一、預制總體概況
1、上下分體最早;
2、節段預制為主;
3、未來組合預制;
4、提倡節點預制;
5、防水大難題;
6、成本制約發展。
二、半預制技術

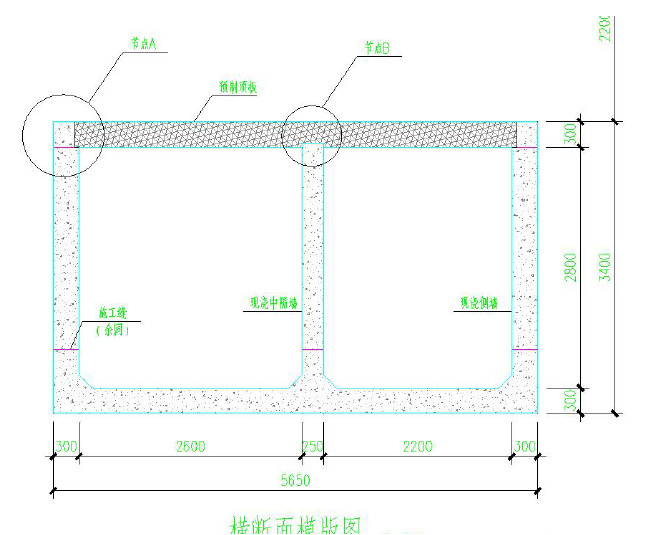

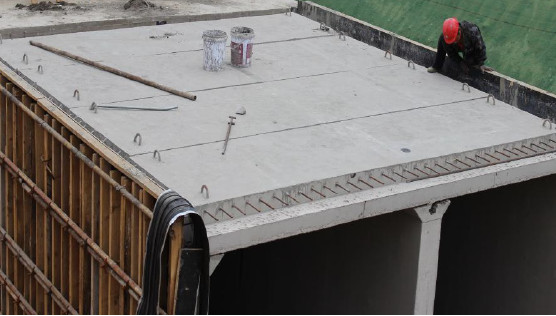

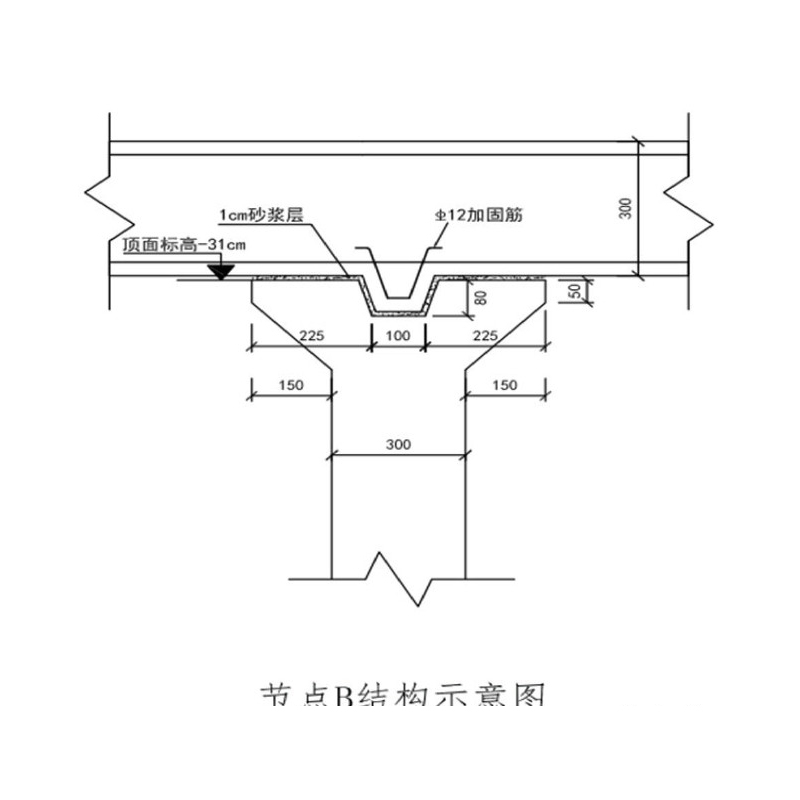

頂板預制或疊合,側墻現澆,可快速拆模,節省人工和腳手架
代表項目:包頭新都市區管廊一標

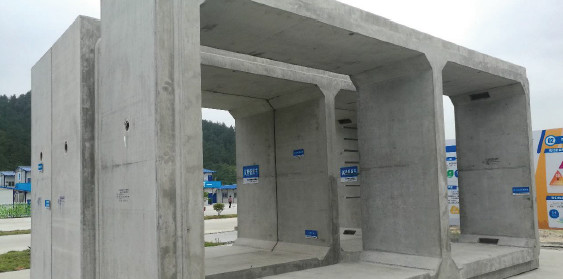

三、預制節段拼裝技術

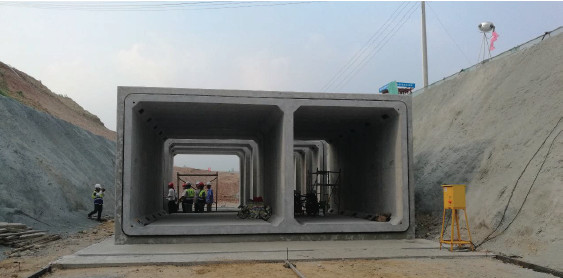

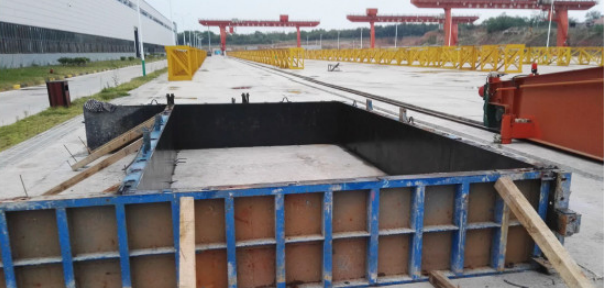

適合于單艙和兩艙管廊,整體節段預制,現場拼裝。施工速度快,現場無鋼筋、模板、混凝土作業
代表項目:十堰項目、成都玉虹路三艙管廊

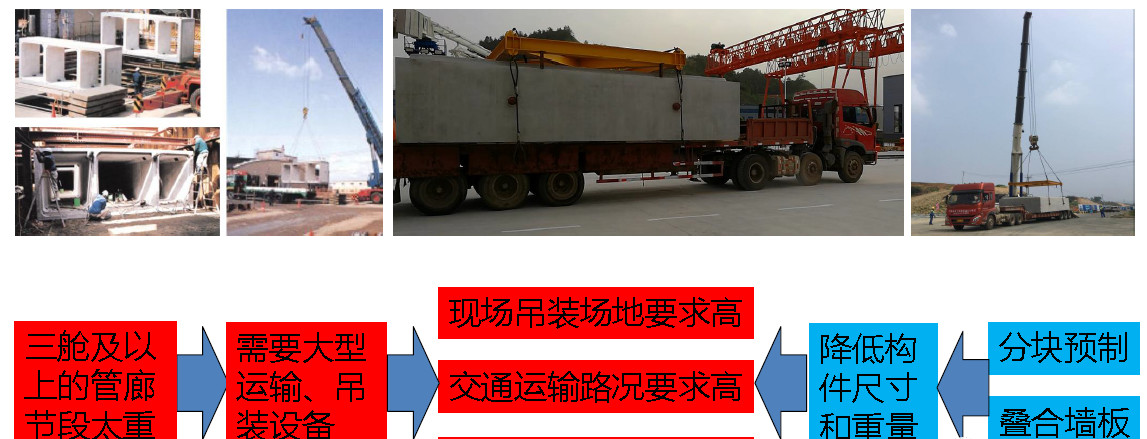

四、分塊預制拼裝技術

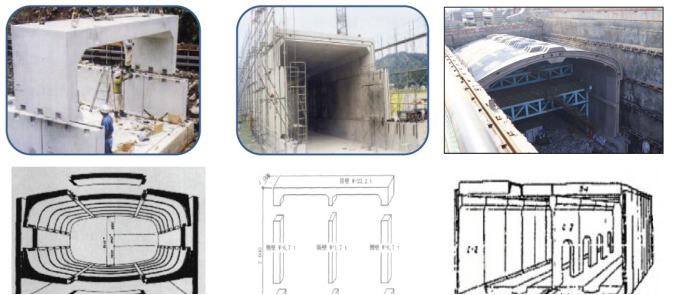

適合于多艙或上下兩艙斷面,斷面上分塊預制,減少吊重,便于運輸和吊裝。
代表項目:綿陽管廊項目、廣州天河智慧城

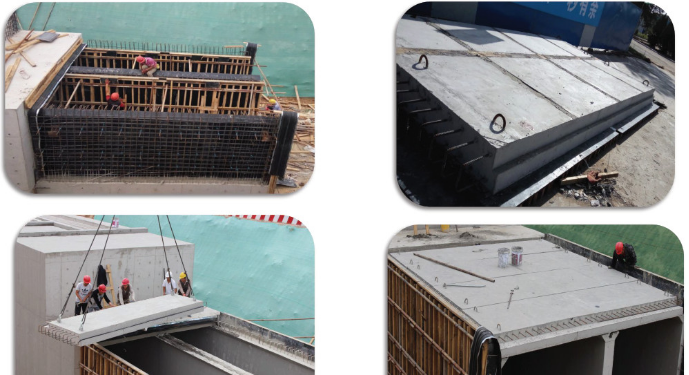

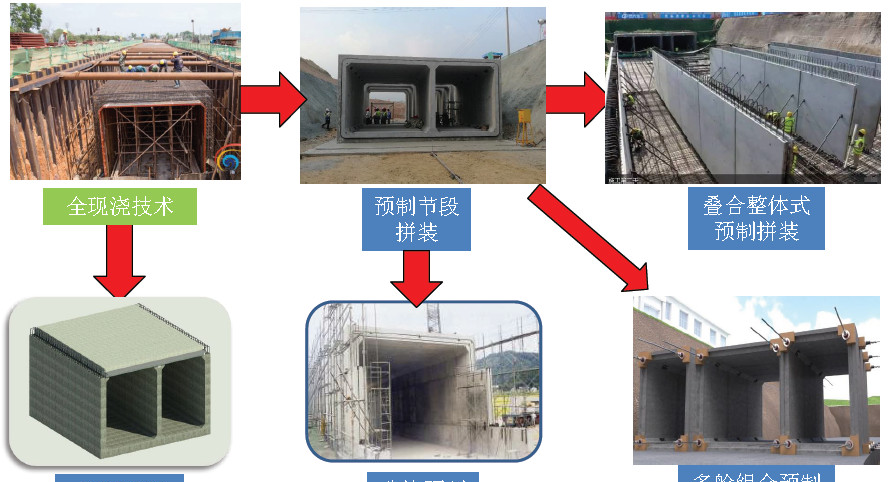

施工案例-中國建筑綿陽科技城分片預制裝配式管廊施工流程展示

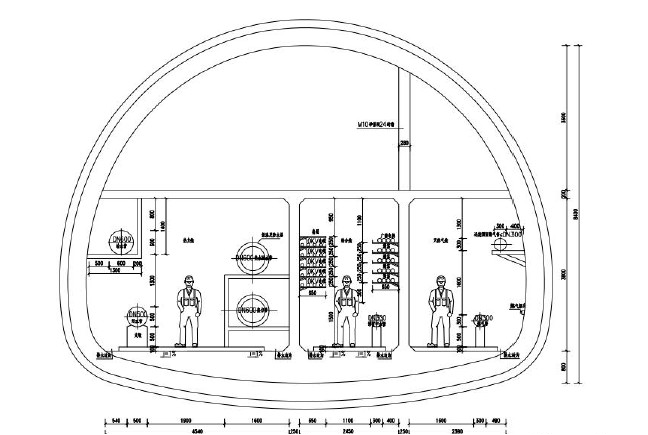

五、暗挖隧道管廊內部結構預制裝配技術

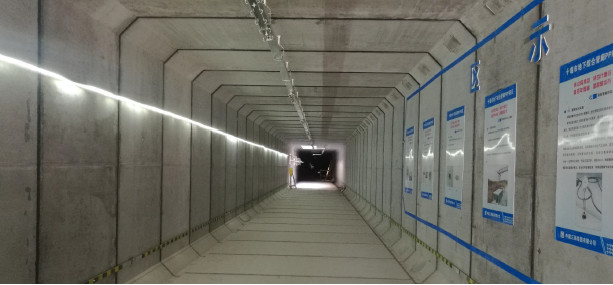

施工速度大大增加、施工環境大大改善、施工難度大大降低
代表項目:十堰風神大道等5條隧道管廊

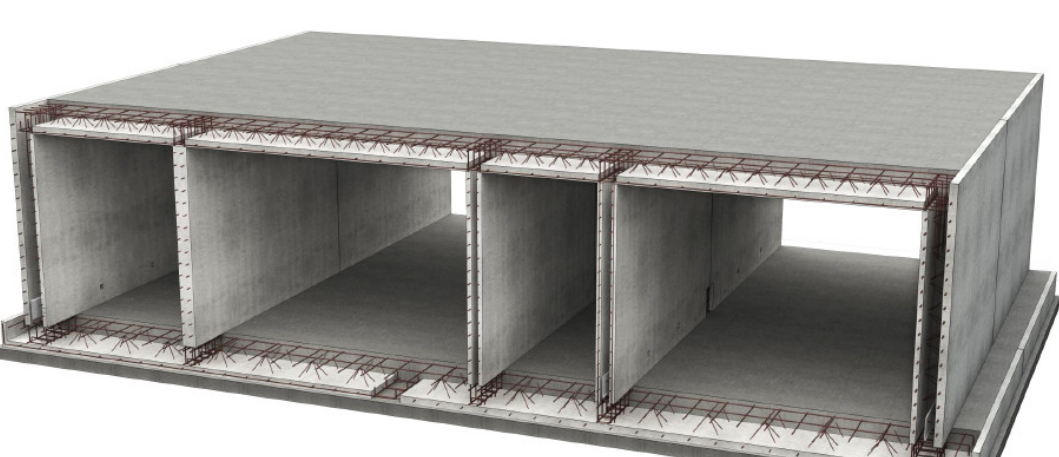

六、疊合裝配技術
側墻和頂板采用疊合結構,適合于多艙管廊,結合了全現澆和全預制的優點
代表項目:哈爾濱、長沙、十堰、景德鎮、???/span>

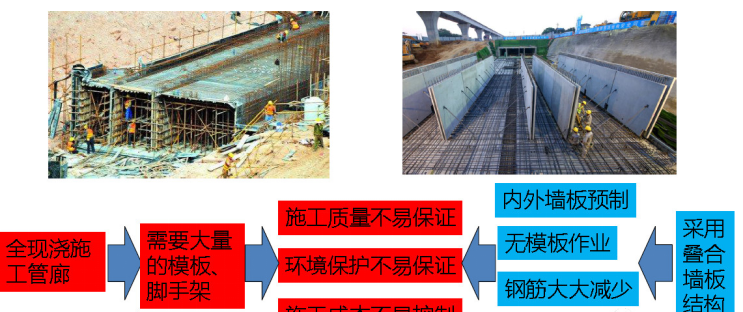

七、全現澆存在的問題及解決途徑
八、疊合裝配技術基本思路
疊合裝配技術即通過疊合式預制墻板的安裝,輔以現澆疊合層及加強部位混凝土結構,形成共同工作的墻板。
九、結構設計理論

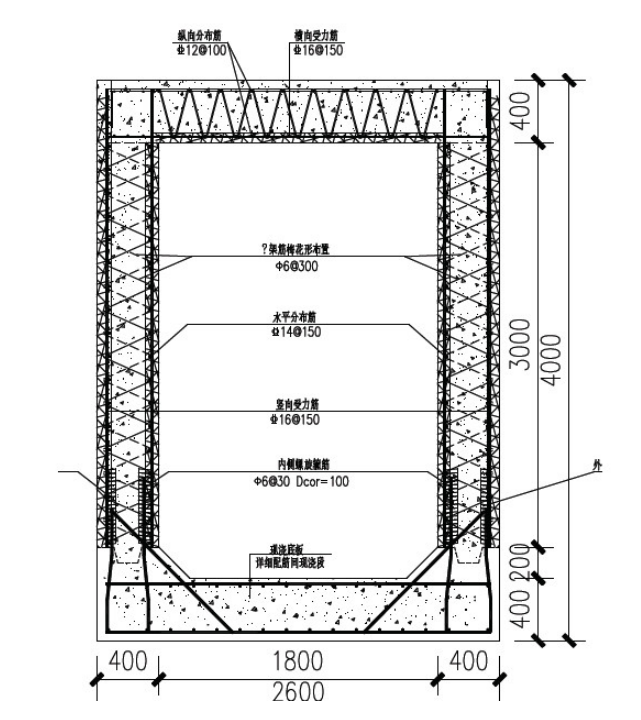

1、疊合裝配結構的基本設計模型
1)底板采用現澆結構;

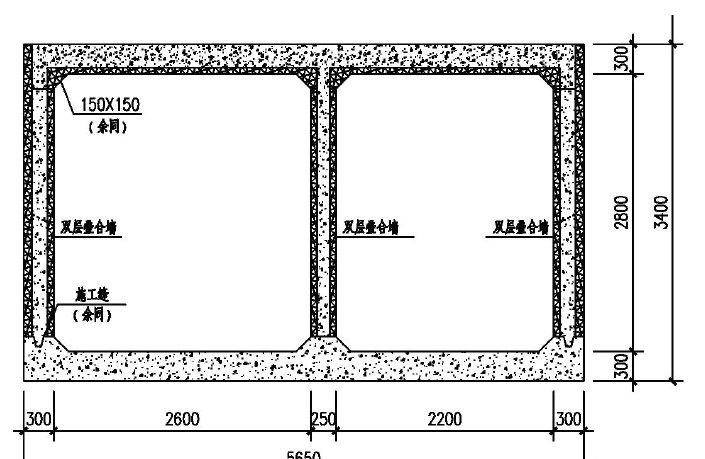

2)側墻及中隔墻采用雙層疊合墻結構;
3)頂板和中板采用單層疊合板結構;
4)(同層)側墻和板的混凝土一次澆筑完成;
5)現澆底板與疊合側墻的鋼筋錨固或搭接、側墻與頂板或中板處的鋼筋錨固或搭接符合《混凝土結構設計規范》GB50010-2010中的要求;
2、現澆底板與疊合墻節點處的設計方法
1)采用螺旋箍筋連接現澆底板和預制墻板的主筋;

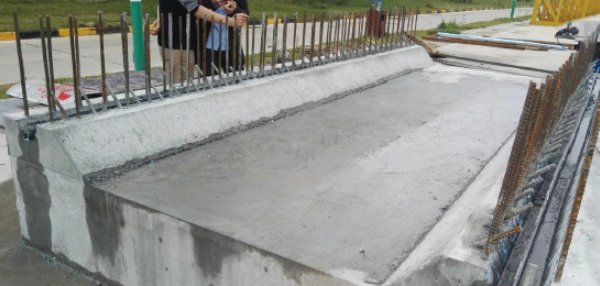

2)結合處采用凹槽的方式,一是埋設施工縫出的止
水鋼板,不影響疊合墻處的行架筋;二是增大此處的
滲水路徑,以滿足混凝土自防水的規范要求;三是起
到一定的剪力槽作用。
3)盡量將接縫位置上移,避開大剪力位置。
十、結構受力試驗

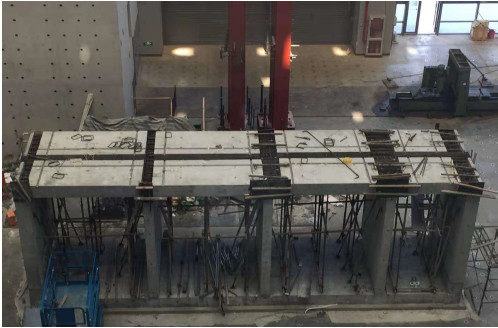

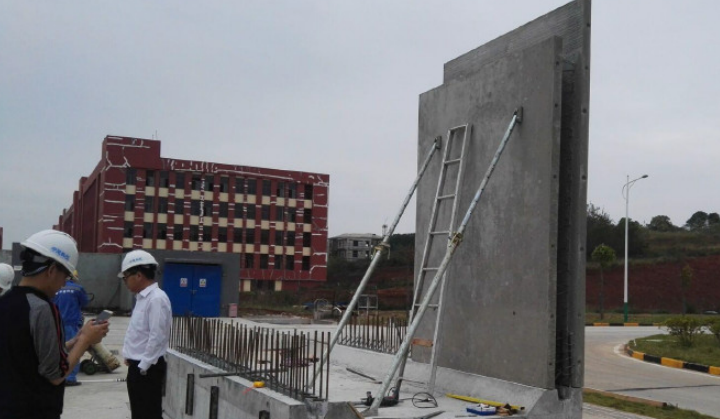

足尺模型力學性能試驗

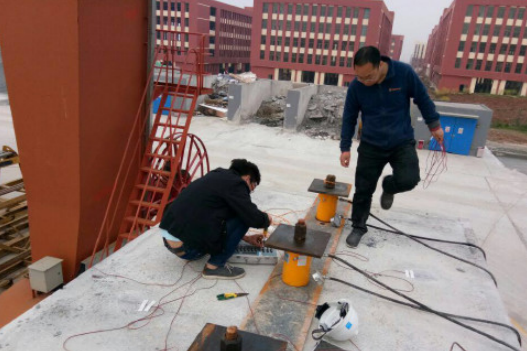

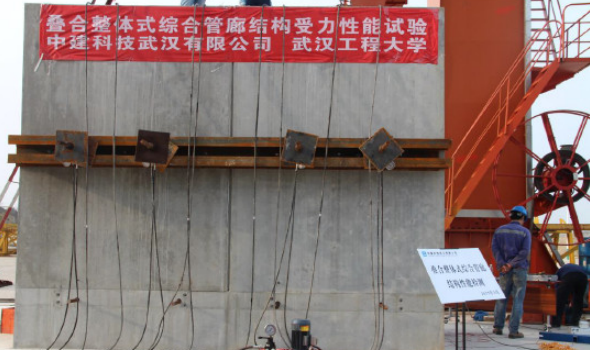

十堰市北環路管廊疊合裝配段足尺模型力學性能試驗
十一、施工工藝流程
現澆施工底板

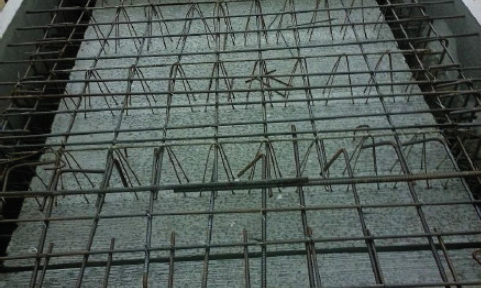

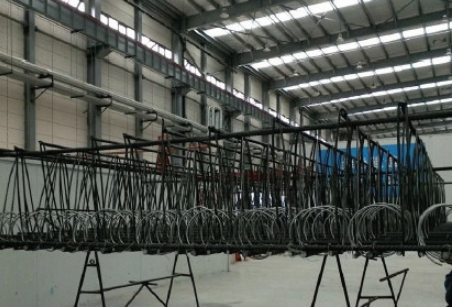

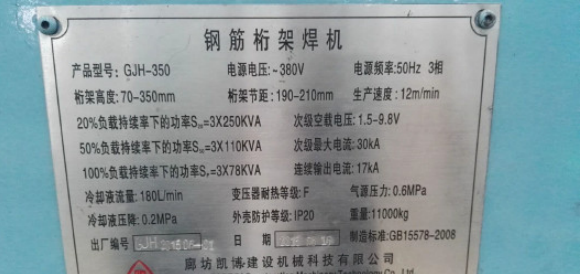

行架筋加工

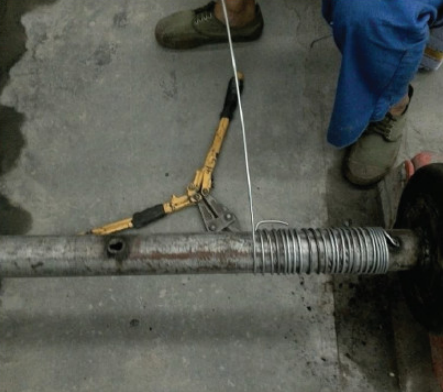

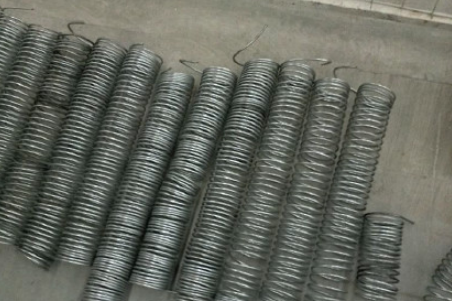

螺旋箍筋加工

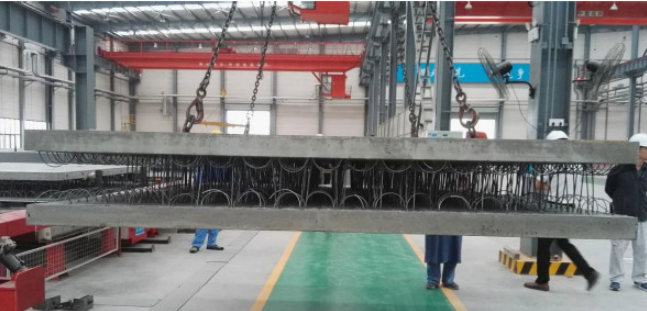

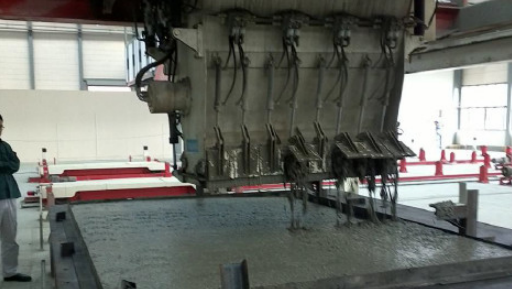

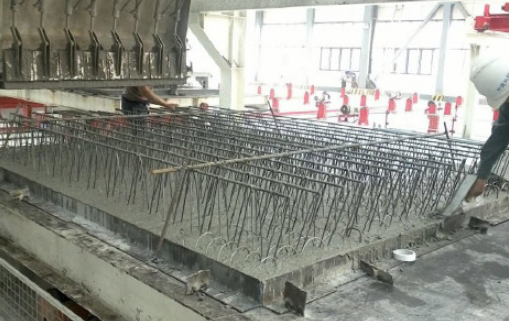

單層板澆筑、翻轉

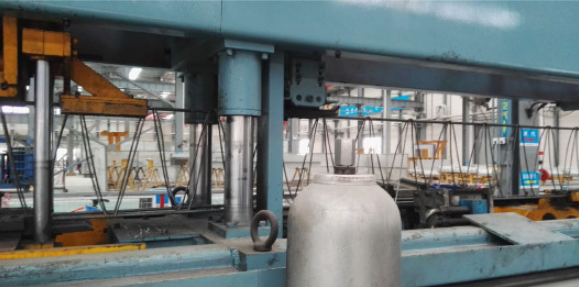

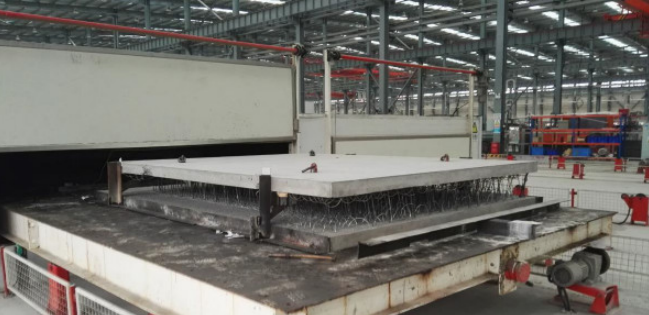

振動臺澆筑另一塊板
養護、運輸、存放

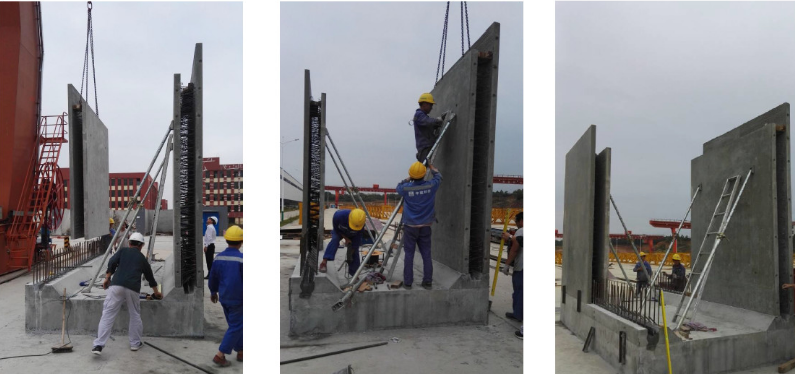

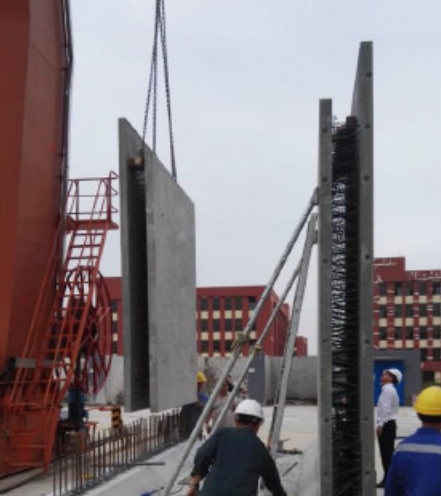

疊合墻安裝
疊合頂板安裝,鋼筋綁扎
混凝土澆筑

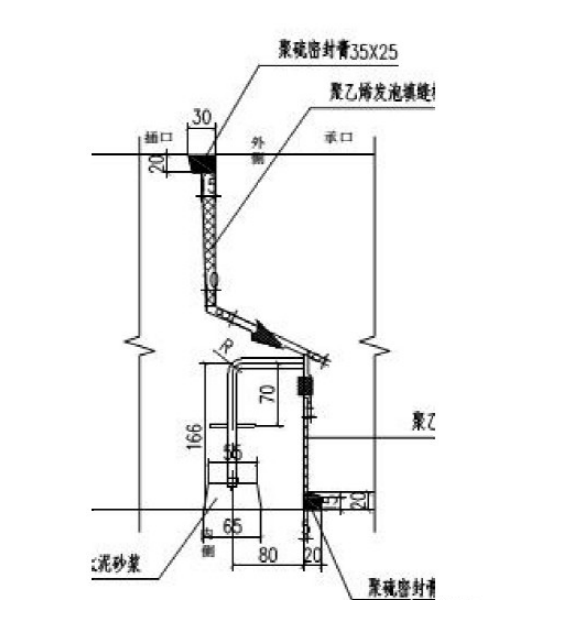

十二、預制裝配結構防水作法
預制裝配混凝土結構以自防水為主:≥C40,P8;

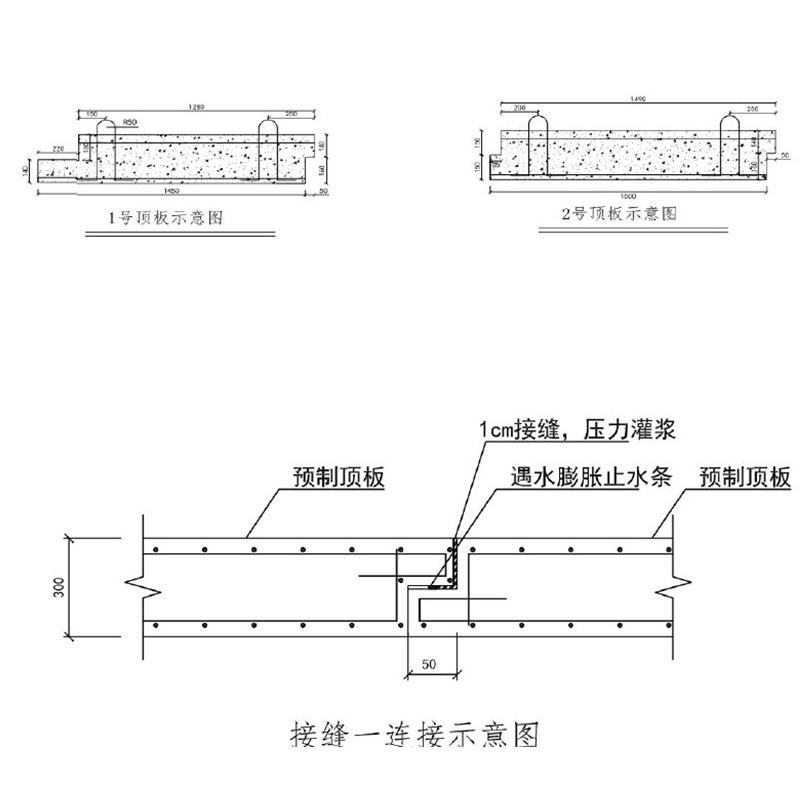

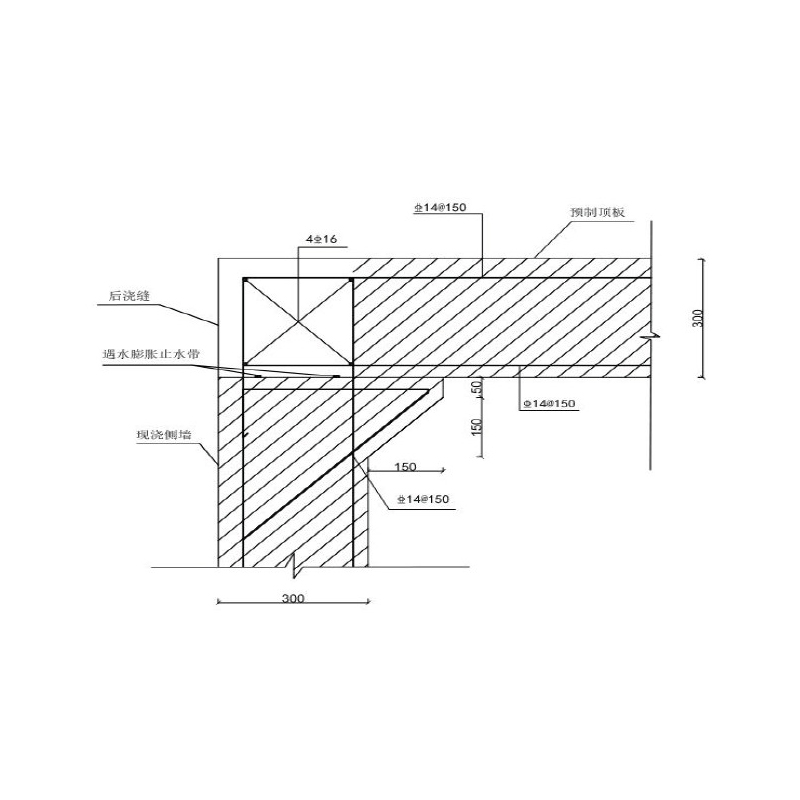

預制節段裝配結構:接縫防水為重點,接縫防水構造設計要通過室內和現場試驗驗證(采用單口水壓試驗方法;試驗壓力為基底埋深加1米;每個檢驗批取一個接頭);
疊合預制裝配與分塊預制裝配一般以連續后澆混凝土為主;
目前傾向取消結構外包防水,只在接頭處設計有附加層;

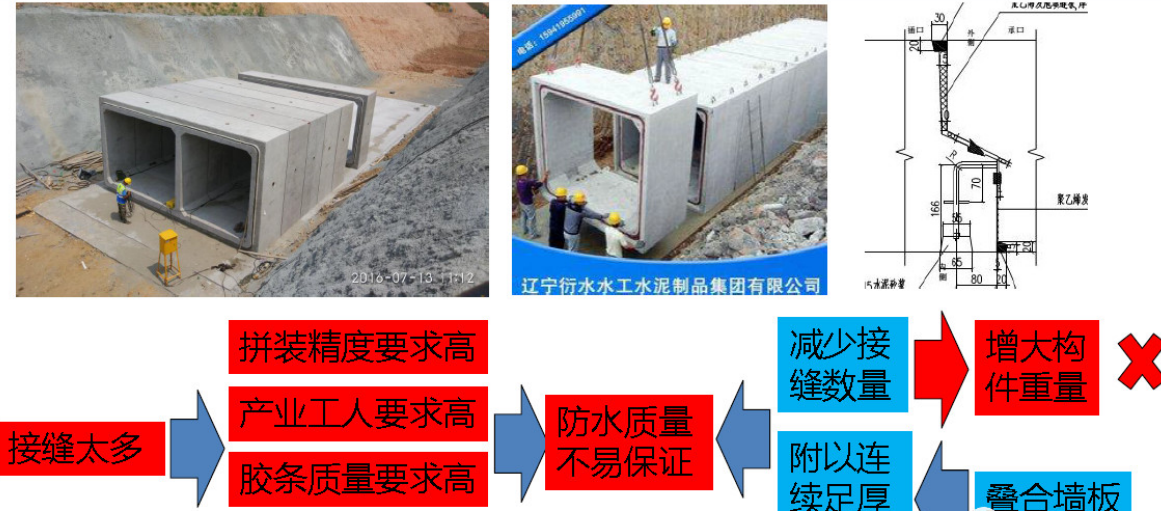

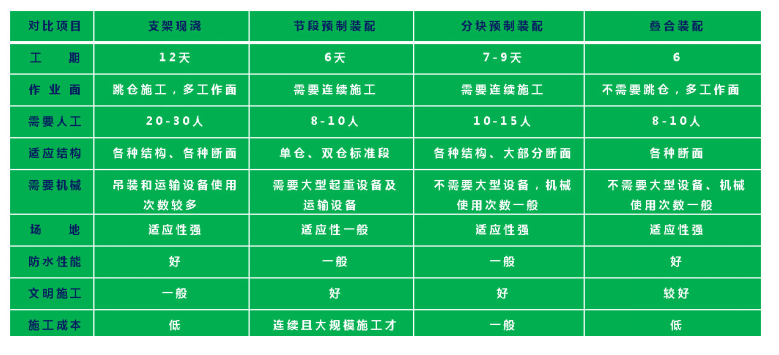

十三、30米標準段各種工藝對比
