一章 概述
1.1 項目背景
隨著節能環保政策的推行,新型墻體材料的研發與生產是建筑行業發展的必然道路。墻體材料革新是保護耕地、節約能源、改善環境、實施可持續發展戰略的重要措施。同時對促進墻體材料結構調整和技術進步,提高建筑工程質量和改善建筑功能也具有十分重要的意義。
《國務院辦公廳關于大力發展裝配式建筑的指導意見》(國辦發[2016]71號)提出因地制宜發展裝配式混凝土結構、鋼結構和現代木結構等裝配式建筑。力爭用10年左右的時間,使裝配式建筑占新建建筑面積的比例達到30%?!秶鴦?wù)院辦公廳關于促進建筑業持續健康發展的意見》(國辦發〔2017〕19號)提出大力推廣智能和裝配式建筑。力爭用10年左右的時間,使裝配式建筑占新建建筑面積的比例達到30%。
《建筑產業現代化發展綱要》中指出,到2020年,裝配式建筑占新建建筑的比例20%以上,直轄市、計劃單列市及省會城市30%以上,保障性安居工程采取裝配式建造的比例達到40%以上。
1.2 產品簡介

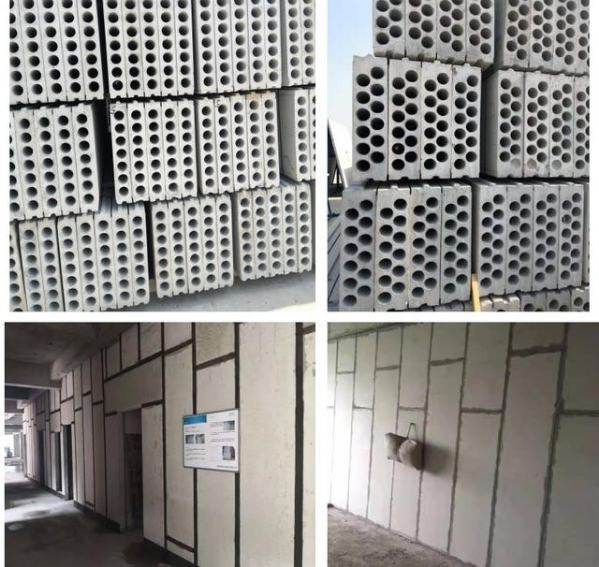

輕質墻板是建筑用輕質隔墻條板的簡稱,是指采用輕質材料或輕型構造制作,兩側面設有榫頭榫槽及接縫槽,面密度不大于標準規定值。用于工業與民用建筑的非承重內隔墻的預制條板,作為裝配式建筑材料的一種,參考標準:JG/T169-2016《建筑隔墻用輕質條板通用技術要求》。根據用途可分為隔墻板、外墻板、屋面板和樓板,每種板材的配筋均根據設計荷載,材料厚度、長度等確定。輕質墻板作為一種新型的建筑內圍護墻材,具有綠色環保、增加使用面積,減輕墻體自重,改善使用功能,降低建筑綜合造價,提高建筑施工效率等特點。在日本、新加坡、澳大利亞、歐美等國家得到普遍應用。在國內,在國家政策的推動下,輕質墻板的使用率已上升至36%,配合PC預制構件,從經濟上、實用上已然成了裝配式建筑的組合。大部分的裝配式建筑產業基地都配套了輕質墻板生產線。
1.3輕質墻板的優勢及性能指標
1)、降低荷載,減少基礎結構造價
輕質墻板質量輕、其容重為400㎏/m3~800㎏/m3僅為普通磚墻容重的一半甚至三分之二。如果一幢建筑物從基礎結構設計上就開始考慮輕質墻板,可大大減輕建筑荷載、減少結構和建筑主體造價,而且優化梁柱結構,室內整體布局更趨合理,提高使用性能。
2)、體薄,增大使用面積
板墻墻面平滑,整體性好,加上無須批蕩,可增加室內使用面積。
按國家建筑隔墻條板的規范,用輕質墻板90mm和100mm的板分別可替代傳統的120mm厚和180mm厚的磚墻。90mm厚的輕質墻板與120mm的磚墻加抹灰后的厚度160mm相比足足少了70mm,顯而易見,使用輕質隔墻板,建造13m的墻體可增加1m2的使用面積,使用率增加3%-5%,所增加的使用面積價值遠高于墻板造價,所以輕質墻板非常適合于商鋪及住宅的隔墻及分戶。
3)、輕質、高強的特性
輕質墻板容重是傳統磚墻砌體容重的一半。抗壓強度≥5MPa??筛鶕?jù)客戶需求,加入防腐的長短纖維為骨架,漿料硬化后與纖維凝為一體,大大增強了水泥的抗折、抗沖性能,生產出抗壓強度5 ~ 8MPa,容重400㎏/m3 ~600 ㎏/m3的墻板。
4)、優異的防火、保溫性能
輕質墻板是以物理發泡工藝。由于內部多孔,故具有良好的保溫隔熱性。
90mm墻板防火≥2.0小時;100mm墻板防火≥3.0小時。
5)、輕質墻板屬于物理發泡產品,板材自身具備防水、防潮性能,可用于廚房、衛生間、地下室等潮濕區域且墻板不會出現因吸潮而松化、變形、強度下降等現象。實驗證明,墻板能在無任何飾面的情況下,用水泥粘結的池體裝滿水后,墻板背面能保持干燥不留任何痕跡,在潮濕天氣里墻面也不會出現冷凝水珠,而一般砌體不能防潮,時間久了會產生批蕩層剝離現象。墻板的榫接設計采用無收縮砂漿堵塞連接縫,并用高強纖維網帶于兩面覆蓋板縫,因此墻身整體具有良好的防水、防潮性,完全符合英標BS4315的防漏測試要求。
6)、隔音、環保性能
根據墻體厚度和表面處理方式不同,墻體可隔音40-60分貝。同時它也是一種良好的吸音材料。由于加入空氣,大大提高了產品的隔音效果。可根據客戶的需求,通過特殊設計,生產隔音量達到50~53dB的墻板。
7)、施工便捷、可重復使用
輕質墻板是裝配式施工,所有管線、燈喉都可在場內預埋,運輸簡潔,安裝方便。在施工現場可根據要求任意開洞、切割、回填,而不影響墻板結構穩定性;且內有貫通圓孔,方便水電管線的安裝隱埋。施工效率是一般砌體的數倍。
安裝一塊墻板1.6㎡=砌筑111塊標準黏土磚 + 3.2㎡(雙面)批蕩,2名工人每天平均安裝25塊墻板(40㎡),即等于砌筑2770塊磚加80㎡批蕩(抹灰)。
8)、單點吊掛力≥1000N
輕質墻板的任何一點都可用錨固螺絲安裝櫥柜,亦可釘掛,及外掛大理石、空調機等,單點吊掛力達到98Kg以上。
9)、輕質墻板為裝配式施工,板與板榫接成整體,經測試抗沖擊性能是一般砌體的1.5倍;用鋼結構方法錨固,墻體強度高,可做層高、跨度大的間隔墻體;整體抗震性能高于普通砌筑墻體數十倍,能滿足抗震烈度8級以上建筑要求,即使是在大跨度、斜體墻體等特殊要求部位中應用,同樣有很好的表現。
10)防止墻體開裂問題
輕質墻板,我公司擁有完善的工藝配方和適合水泥制品生產、養護的工藝,確保了水泥基分子結構的穩定性和與建筑材料介質的相容性,墻板自身不會開裂,并且與房屋主結構的水泥基材質保持一致;再且,物理發泡墻板采用多母槽結構,在拼接后合圍而成的儲漿通道內密實灌注砂漿形成具有內栓作用的二次連接體進行墻板固連;在條板墻體面層的抗裂封邊槽內鋪網抹漿,漿料固化后形成抗裂連接體。這樣安裝的條板墻體從內到外都具備較強的抗力,從而解決了條板內隔墻拼接處容易出現開裂的問題。
1.4 市場預測
十三五期間,國家積極推進綠色建材在裝配式建筑中應用。編制裝配式建筑綠色建材產品目錄。推廣綠色多功能復合材料,發展環保型木質復合、金屬復合、優質化學建材及新型建筑陶瓷等綠色建材。到2020年,綠色建材在裝配式建筑中的應用比例達到50%以上。
到2020年,全國裝配式建筑占新建建筑的比例達到15%以上,其中重點推進地區達到20%以上,積極推進地區達到15%以上,鼓勵推進地區達到10%以上。鼓勵各地制定更高的發展目標。建立健全裝配式建筑政策體系、規劃體系、標準體系、技術體系、產品體系和監管體系,形成一批裝配式建筑設計、施工、部品部件規模化生產企業和工程總承包企業,形成裝配式建筑專業化隊伍,全面提升裝配式建筑質量、效益和品質,實現裝配式建筑全面發展。
到2020年,培育50個以上裝配式建筑示范城市,200個以上裝配式建筑產業基地,500個以上裝配式建筑示范工程,建設30個以上裝配式建筑科技創新基地,充分發揮示范引領和帶動作用。
第二章 建廠條件
2.1 輕質條板的生產原料
輕質墻板是輕質陶?;炷量招膲Π?,由水泥、粉煤灰、陶粒、爐渣、發泡劑、增強纖維及水等原材料制成,可靈活利用當?shù)馗鞣N廢料生產新型建筑節能墻材。
2.2 廠址選擇及交通條件
廠址的選擇應考慮以下方面:
(1)廠區可設在一般工業區,生產廠區面積在3000㎡以上為佳,堆場面積4000平米;
(2)地質條件無特別要求;
-5m以下盡可能為原土層,地面耐壓力不少于18噸/m;
(3)應有比較便利的交通條件。
2.3 水電供應
2.3.1 電力
本項目供電擬采用380V/50HZ電源,可以滿足本生產線對電力的需求,可用電纜由地溝引入或架空線引入。具體依實際情況而定。
本項目裝機容量約180KW(根據實際主機配置來)。
2.3.2 供排水
本項目的生活、生產和消防用水采用分流制,水源為自來水,接自市政原有的水網系統。
設計中采用了重復利用給水系統,生產廢水為零排放。雨水引入廠區內雨水管網,排水暢通。
2.4 其他
2.4.1 消防
本項目需完成建筑物及場區室內外、消防栓系統設置。具體由設計院按有關消防規定要求設計。
2.4.2 防雷與接地
在廠區范圍內,生產車間高度15米以上的廠房建筑物,設有避雷器設施。各車間內部所有電壓設備(不帶電的金屬外殼、配電保護鋼管和電纜)均應作可靠的安全保護接地。防雷設施及各車間的保護接地裝置均應采用接地支線接至變電所的全廠總接地網,接地電阻小于4歐姆。
第三章 設備簡介

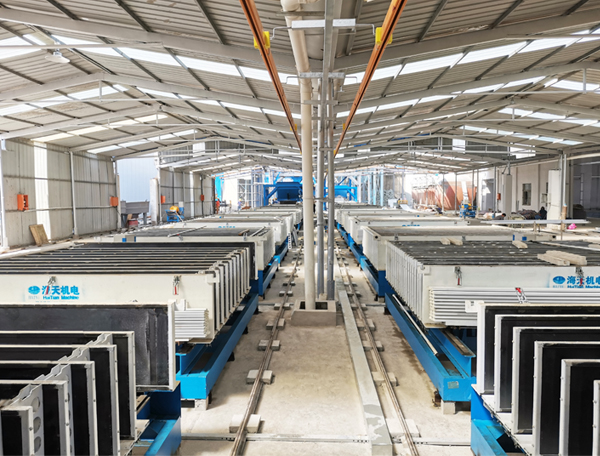

海天機電墻板生產線設備,臥式立模設備,液壓控制,自動開合。
3.1 生產線的構成

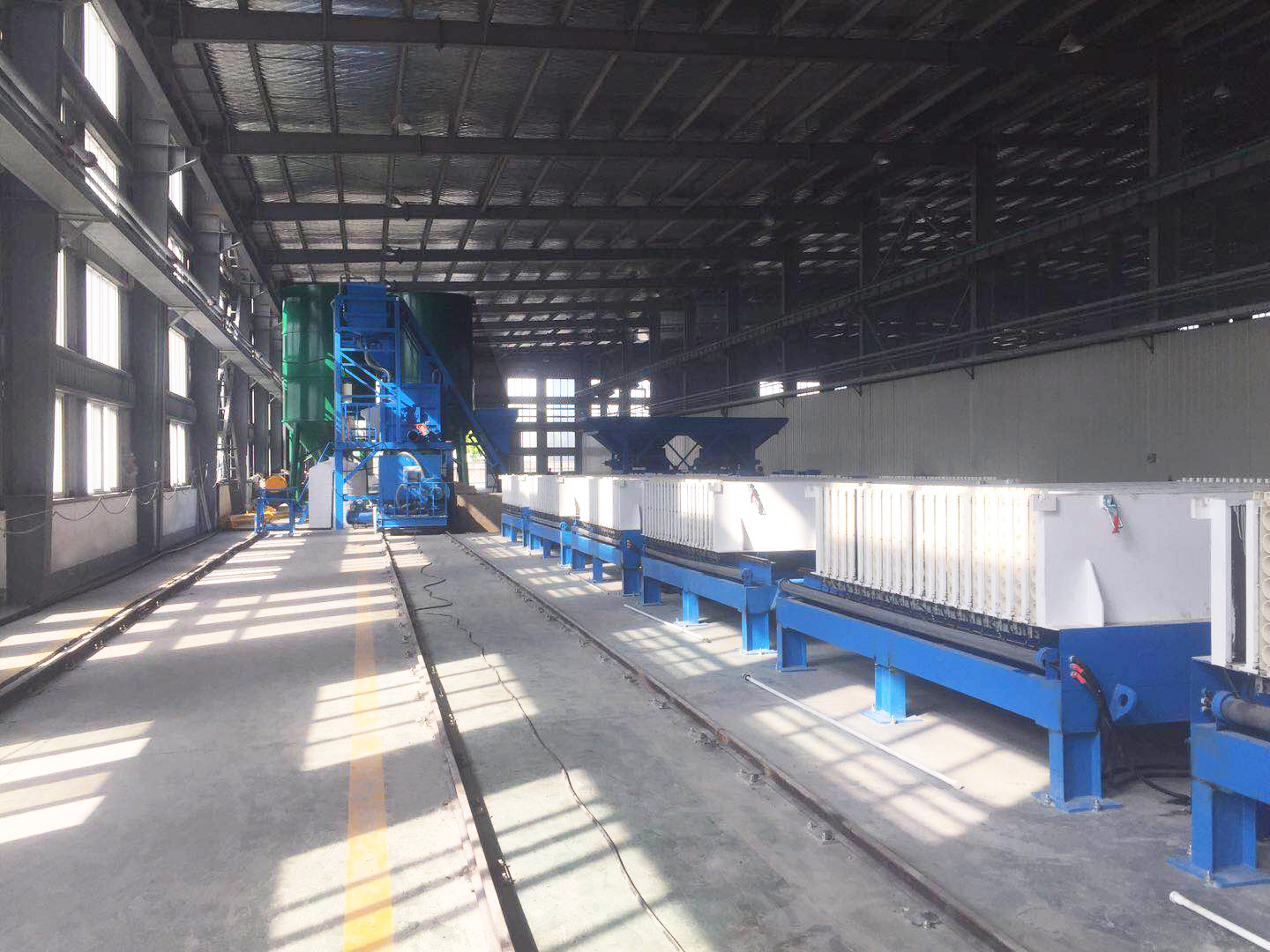

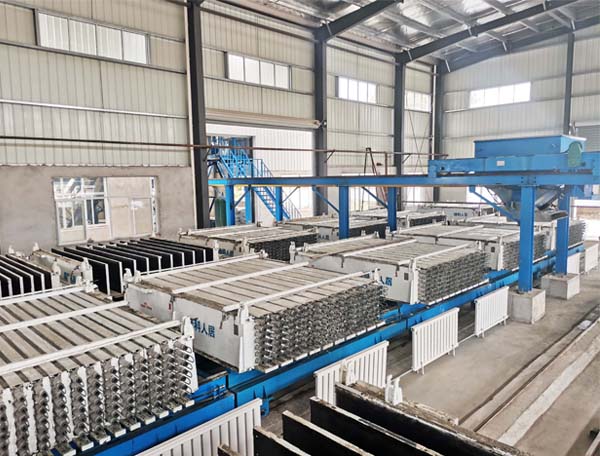

輕質墻板生產線主要有攪拌站、澆注站、擺渡車、步進式牽引機車、牽引機車、出板系統、合板系統、碼垛系統、成型模具車、液壓分配站、拔管機、PLC電控系統組成。一臺模具車一次出板20塊,一天可生產兩模,設備價格根據所需產量及自動化程度來。
第四章 廠房、設備配置投資概算
場地及環境要求:生產廠房面積需3000 ㎡,堆場4000㎡;生產設備總裝機容量約200KW。廠房環境要求保證通風及必要的照明,場地周邊應保持良好的交通運輸環境以便于原材料和產品進出。根據產銷情況應預留一定空間作為成品堆放區。
