摘 要:伴隨國民經濟的持續發展,人們對樓房需求量極高。因此城市建筑大多數都是高層、多層住宅建筑。在建筑行 業,關注度極高的就是預制裝配置技術,對高層住宅裝配置混凝土施工技術的合理運用,可以提高效率,縮短施工周期,也不會對周邊環境造成破壞。本文對高層住宅建筑中預制裝配式的建筑方式展開分析,介紹了高層住宅建筑裝配式混凝土結構施工的優勢,研究高層住宅建筑裝配式混凝土結構的施工要點,以提升高層住宅建筑的施工質量和安全。
1 裝配式混凝土建筑定義

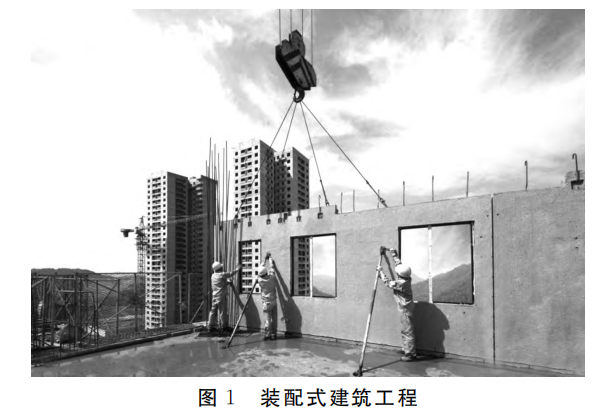

裝配式建筑在建筑領域越來越常見,裝配式建筑就是把我們建筑工程模塊進行澆好,先在工廠把主要的模塊建好,在到工地進行組裝就可以了。裝配式建筑可以分為裝配式混凝土建筑,就是把先把混凝土澆筑好,把主要的主糧板塊澆筑好之后,在工地進行組裝就可以;裝配式鋼結構就是鋼結構的模塊裝配好,在到工地上拼接起來就還可以。某建筑工程進行裝配式組裝如圖1。
2 裝配式混凝土構件施工技術的優點
(1)預制構件都是工廠化,標準化施工??梢员苊飧嗟臑槿艘蛩兀捎谒窃趶S房施工,避免氣候的干擾,所以質量要求更加可靠。
(2)節能環保。像傳統建筑基本上每平米要產生200公斤的建筑垃圾,例如小區18層的小高層,1萬平米左右的建筑面積要產生兩千噸的建筑垃圾。那裝配式建筑的施工現場基本上可以做到?jīng)]有水沒有火沒有異味沒有灰塵,建筑垃圾不到傳統建筑的1%。
(3)工期較短。像兩層多的小別墅,主體結構最快只要幾個小時就能組裝好。像大家都知道的武漢火神山醫院,就是采用裝配式建筑,整個醫院耗時只要10天,這樣的工期在以前是不敢想的。
(4)滿足個性化需求。在房子裝修之前物業公司會給發《裝修須知》,里面會告訴你哪個是承重墻、哪個陶立墻,可不可以炸墻。但是裝配式建筑就沒有這個問 題,因為它是大開間的一種設計,里面可以隨便隔。
(5)保溫性能好。裝配式建筑采用輕型節能的一個預制墻板,所有保溫性能比傳統的磚塊保溫性會更好一些,它的空調使用量僅僅是傳統建筑的20%,。
3 高層住宅裝配式建筑混凝土施工要點
3.1 預制墻板安裝施工要點

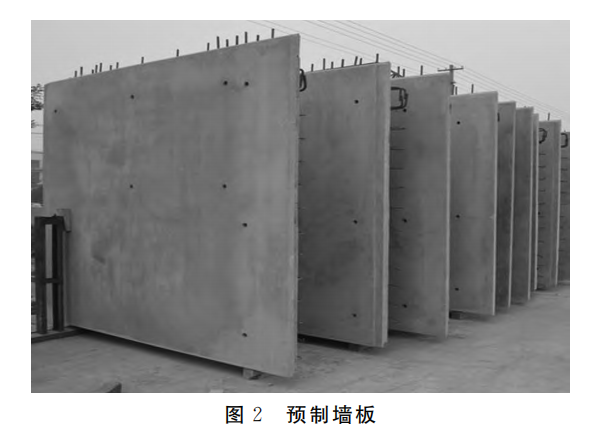

具體安裝預制墻板的過程是,需要注意吊點布置、預制構件起吊與降落、構件位置的調整。某建筑工程預制墻板如圖2。
(1)吊點布置。在組裝預制墻板前,必須要認真、仔細地驗收預制墻板的質量是否達到合格要求,尺寸是否得到施工設計的要求,確定檢驗達標之后,在專業人員的帶領下在預制構件上找到非常適合的吊裝點,在進行吊裝施工。多數預制墻板的尺寸都過大,因此吊裝過程中存在一定的危險系數,要想保證吊裝時的安全性和有效性,就應該實行預制墻板多點吊裝方法,與其同時有關專業人士要應用鋼梁平衡調運的技術,來確保預制墻板吊點受力是均勻與平衡,有效阻擋吊點受力超過承重能力的問題,可以降低因構件不小心掉落所發生的安全事故的機率。
(2)預制構件的起吊與降落。在吊預制構件的時候,必須要反復確認好部件的受力均勻性和平衡性,不然會對構件吊裝質量有一定的影響,還可能對施工人員的人身安全造成不必要危險。對此,在吊裝預制構件的時候,工作人員必須要對預制構件規格、尺寸、形態熟記于心,嚴格按照施工圖紙確定部件吊裝具體位置,將預制部件運往吊點區域。更加注意的是,起吊部件是要保持勻速,等于地面距離0.5m 時就要暫停起吊,這是要對預制構件和預制安裝部位整齊度進行檢測,符合施工設計的要求之后再降落,等與地面距離2cm 時進行構件調整,與預制線對其之后才能降落,在進行后期施工安裝。
(3)構件位置的調整與安裝。預制墻板運輸?shù)街付ㄎ恢弥螅烧{(diào)節性斜支撐對預制墻板部位進行校對調節,來保障預制墻板的垂直和平行方向與控制線在同一水平面上,來保證墻體安裝的準確性。支撐板安裝在預制墻板和地面預先埋好的上面,再通過螺栓和支撐板將可調節性斜支撐和墻體進行無縫銜接,需要校對預制墻板的垂直和水平方向,施工人員調整斜支撐的尺度長度,為墻體的水平和垂直能夠滿足施工設計需求。待安裝和調整之后,對預制墻板之間的空隙澆筑混凝土工作,這樣對墻體構造起到整體和堅韌強度。在澆筑施工中,要對預制部件表面進行噴適量的水,是表面保持濕潤,有助于預制構件和混凝土之間銜接更加結實,要是預制墻板周邊澆筑部位有合模的要求時,可選取套件灌漿技術,在灌漿完畢之后的4h以內,對預制墻板起到保護工作,預防因其余的施工環節產生的振動而導致出現裂縫,對墻體結構的穩定性產生一定的問題。
3.2 預制疊合板施工安裝
在強化設計施工階段,樓棟的平面分塊都標注每塊預制疊合板的編號、安裝方向和尺寸的定位,會在預制工廠統一標記,施工員工根據工廠給出的裝配圖進行吊裝,要嚴格按照裝配圖進行安裝。
工地現場要有足夠的場地進行放置疊合板,場地必須時干凈平整,對于放置疊合板場地小的時候,應當提前做好構件需要數量,及時與工廠溝通,提前將預制疊合板運輸?shù)绞┕がF(xiàn)場。

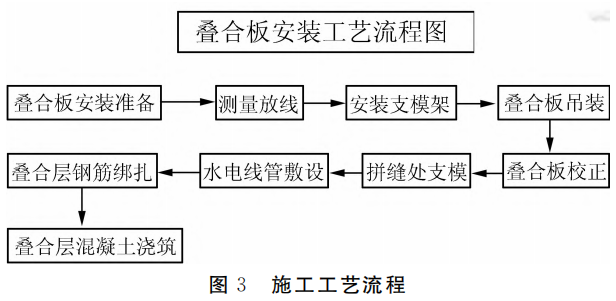

預制疊合板的安裝流程為:放線→安裝獨立支模架→調整橫梁頂標高→構件起吊→吊裝至安裝位→人工引導緩慢就位→校準→安裝附加抗剪鋼筋澆筑疊合層混凝土。如圖3所示。

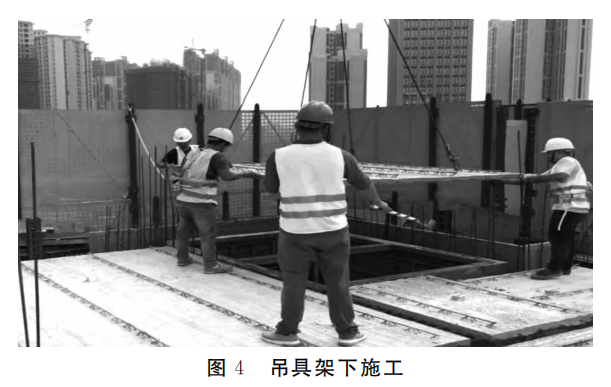

按照施工設計要求,疊合板上設吊裝點最少4個吊點,至多不能超過12個吊點,4個吊點為分界線。單獨的一塊吊點為4個吊點時,吊裝索鏈選用4個一樣長度的閉合釣鉤來一起平均受力,多點平衡起吊,索鏈長度為4m。單塊疊合板吊點要是超過4個吊點時需要用專用吊具來進行吊裝,吊具上部為4根單獨索鏈,下部是與疊合板吊點同長度的鋼絲繩閉合釣鉤,吊具架下高度為2m。如圖4所示。
在吊裝疊合板前,應需要找到相應的位置,吊裝時不允許發生碰撞,以免疊合板板面受到破壞,或者對已裝好墻體受波及。疊合板放入三腳臨時支撐架后,伸入墻內 10mm,與疊合板間不留縫進行銜接。裝完疊合板后,要做到檢查是否整齊、并及時封堵縫隙,要不然澆混凝土時會發生漿滲漏的現狀。
3.3 板帶閉封

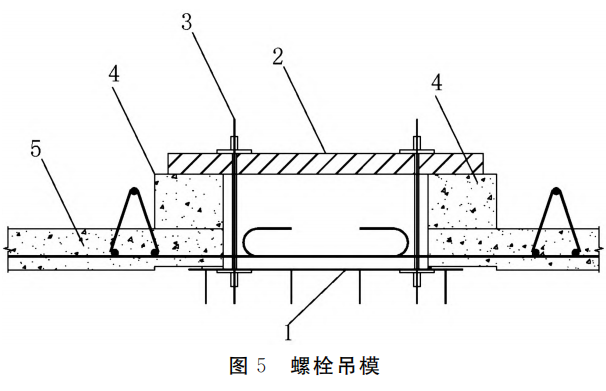

采用50mm×80mm 方木+15mm 厚層板封閉疊合板間板帶,板帶模板采用螺栓吊模方式安裝。
3.4 水電管線的敷設與連接
通過施工設計圖在疊合板上提前預留好線盒,并且對其保護好,在現場預制構件安裝之后,按照圖紙對其前期預留線盒鋪墊管線,再綁扎上鐵鋼筋,在綁扎鋼筋時應注意不要扎到管線。
3.5 鋼筋安裝
在水電管線鋪墊檢驗合格之后,在安裝樓板上層鋼筋,按照施工設計方案來鋪墊鋼筋。后澆層和預制樓板嚴密結合沒有縫隙,要對鋪墊好的鋼筋和模板進行保護,在現場驗收檢查之后和澆筑混凝土時,要鋪墊木板來對其進行保護,以免因受到工人施工時踩踏造成的鋼筋保護層過厚。鋼筋不可以切斷,要保證鋼筋的完整,如洞口需要可將鋼筋掰彎。
3.6 混凝土澆筑
在澆筑混凝土之前,需要將其表面上的垃圾進行清掃,并進行一定量噴水保持濕潤度,但是表面不能有明顯水跡。疊合板與混凝土之間進行緊密振搗,來確保與預制層之間整體的結合。在后澆層澆筑完成后,8~12h,開始應用塑料薄膜進行全覆蓋養護,養護時間至少 7 天,在夏季溫度過高時可延長養護時間,冬期施工要注意混凝土澆筑配合比和保暖。因為后澆層比較薄,應盡量避免冬天施工。
4 高層住宅預制裝配式建筑施工分析
對預制裝配式高層建筑施工技術進行分析,施工技術的實施是通過工程質量和工程效率來彰顯出來的。提前檢驗預制材料的穩定性和安全性在施工過程當中是所被需要,檢驗通過后的預制配件要用專門的安裝工具來進行組裝完成,在組裝過程中對其檢驗接縫和對接部位的受損問題,并及時進行修補,以防止施工技術對整體工程質量所產生的問題所在。
我國現在施工技術特點具有局限性,建筑行業施工方案設計、驗收等相關法律規范樓后于建筑技術,裝配式建筑的運用領域還是相對有局限性,對于高層來說都會受到一些影響。裝配式施工和傳統工程相比,對建筑物預埋構件的使用量加大。機械設備的局限性,裝配式混凝土構件的機械化生產有一定的影響;裝配式構件生產的工廠距離施工現場會有一定的距離,這樣就會增加運輸成本。但是,裝配式施工技術煽動了整個建筑行業,也給建筑現場施工帶來前所未有的方便。
5 結語
綜上所述,預制裝配式高層建筑,在節省建筑材料和保護生態環境上得到了一定付出,對于裝配式混凝土結構施工技術而言,還需要對技術工人的技術不斷進行整改、更新加以培訓,完善相關法律法規,加強利用預制裝配式建筑,從而進一步提高裝配式建筑工程應用率,對此為建筑行業帶來一定的便利。
