材料加工成高質量、高環保的混凝土預制件，是生產混凝土預制件的核心。在PC生產線中，各個工位具有隨動和聯動功能，可實現多個模臺同時動作，實現了建筑構件的工廠化生產，大大提高生產效率。

PC構件生產線設備

1

劃線機

劃線機用于在底模上快速而準確畫出邊模，預埋件等位置。提高放置邊模、預埋件準確性和速度。

功能介紹

數控劃線機為橋式結構，采用雙邊伺服驅動，運行穩定，工作效率高。帶自動噴槍裝置，自動調高感應裝置及友好的人機操作界面，適用于各種規格的通用模型疊合板，墻板底模的劃線?？筛鶕?jù)實際要求處理復雜圖形，精準定位系統保證圖形的準確。

2

布料機

混凝土布料機用于向混凝土構件模具中進行均勻定量的混凝土布料。

功能介紹

設備可按圖紙尺寸、設計厚度要求由程序控制均勻布料。具有平面兩坐標運動控制、縱向料斗升降功能?？刂葡到y(tǒng)留有計算機接口，便于實現直接從中央控制室計算機系統讀取圖紙數據的功能。布料機采用整幅布料，布料速度快且操作簡便。布料機料斗容積約為3m3 ，行走速度布料速度無極可調。布料機配清洗平臺、高壓水槍和清理用污水箱，便于清洗和污水回收。布料機可人工手動控制和自動控制。料斗帶混凝土稱重計量裝置。

3

振動臺

振動臺用于振搗完成布料后的周轉平臺，將其中混凝土振搗密實。

功能介紹

固定臺座和振動臺座各有三組，前后依次布置，固定臺座與振動臺面之間裝有減振提升裝置，減振提升裝置由空氣彈簧和限位裝置組成。周轉平臺放置于振動臺上。振動臺鎖緊裝置鎖緊，將周轉平臺與振動臺鎖緊為一體，布料機在模具進行布料。布料完成后，振動臺起升后再起振，將模具中混凝土振搗密實。

4

預養護窯

流水線自動將構件送入預養護窯進行預養，預養時間不少于1小時。

5

立體養護窯

由堆垛機將構件送入立體養護窯各養護倉位，養護6-8小時。立體養護窯窯體是由型鋼組合成框架，框架上安裝有托輪，托輪為模塊化設計。窯體外墻用保溫材料拼合而成，每列構成獨立的養護空間，可分別控制各孔位的溫度。

6

混凝土輸送機

混凝土輸送機用于攪拌站出來的混凝土存放輸送，通過在特定的軌道上行走，將混凝土運送到布料機中。

功能介紹

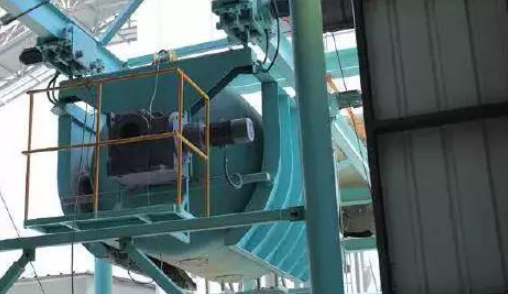

運輸料斗位于行走架上，運輸料斗帶行走機構，可平穩的在特定軌道上行走；運輸料斗滑觸線取電，安全可靠；運輸料斗中的旋轉由翻轉裝置驅動，將料斗中的混凝土傾瀉到布料機中；清洗平臺設置于攪拌站下方；電控系統安全可靠，清洗料斗時可手柄控制，運料工作時可遙控控制。在接近布料機前會自動減速，到達后會自動對位停車。

6

模臺存取機

模臺存取機將振搗密實的水泥構件及模具送至立體養護窯指定位置，將養護好的水泥構件及模具從養護窯中取出，送回生產線上，輸送到指定的脫模位置。

功能介紹

橫向行走由變頻制動電機驅動，橫向走行裝有夾軌導向裝置、橫向定位裝置，保證橫向走位精度，碼垛車與養護窯重復位置精度不變。模臺存取機移動到將要出模的位置，首先取模機構伸出，將模具勾住伸縮，將模具拉至吊板輸送架能夠驅動模具的位置后，吊板輸送架驅動模臺，到位后，輸送架下落，模臺存取機橫移到正對脫模工位，送至脫模工位。

7

運輸車

運輸車用于運輸成品PC 板，將成品PC 板由車間運送至堆放場。

8

擺渡車

擺渡車用于線端模具的橫移。

9

刮平機

刮平機將布料機澆注的混凝土振搗并刮平，使得混凝土表面平整。

功能介紹

刮平機在鋼支架上縱向走行，安全平穩，不易發生傷人事故，刮平機構在小車上安裝，小車橫向行走，其刮平范圍可覆蓋整個模板。刮平機構的升降系統使用電動升降，其結構緊湊，安裝方便、占據空間，而且可以在規定行程范圍內的任意位置停止并自鎖。當發生機構事故斷電時，可將刮平機構鎖定在該位置，避免產生事故。其操作方便，維護工作量小。刮平機構上裝有振動電機，與升降系統支架裝有減振裝置，刮平機構裝有特制刮平板，刮平板由耐磨材料按照特定的弧度壓制而成，整平效果好。走行機構采用變頻帶剎車減速機，可以方便的調整速度。

10

抹光機

抹光機用于內外墻板外表面的抹光。抹平頭可在水平方向兩自由度內移動作業。

功能介紹

在構件初凝后將構件表面抹光，保證構件表面的光滑。

11

模具清掃機

模具清掃機將脫模后的空模臺上附著的混凝土清理干凈。

功能介紹

模具清掃機能將附著、散落在模具上的混凝土渣清理干凈，并收集到清渣斗內。清渣鏟能將附著的混凝土鏟下，橫向刷輥可以將底模上混凝土渣清掃，模具通過后掉落的清渣斗內。吸塵器能將毛刷激起的揚塵吸入濾袋內，避免粉塵污染。其控制系統與噴涂脫模機裝置一體化，減少操作人員。

12

起立機

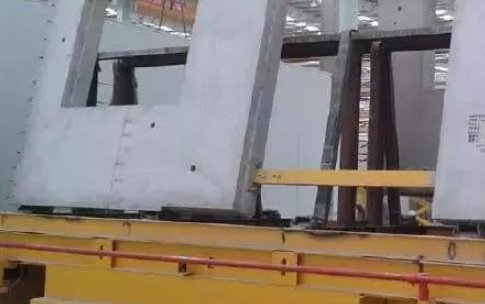

起立機有效提高脫模的效率和構件的一次成品率，是脫模效率的關鍵。

13

拉毛機

對疊合板構件新澆注混凝土的上表面進行拉毛處理，以保證疊合板和后澆注的地板混凝土較好地結合起來。

功能介紹

拉毛機在鋼支架上縱向走行，小車在大車軌道上橫向走行，拉毛范圍可覆蓋整個模板。拉毛毛刷由合金刀板組成。

14

支撐、驅動輪及控制系統

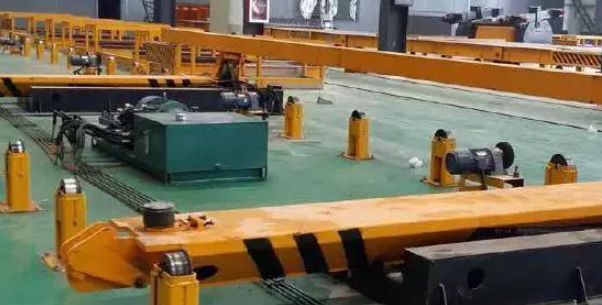

支撐、驅動輪及控制系統用于整條生產線的空模周轉平臺及帶制品周轉平臺的運輸。

功能介紹

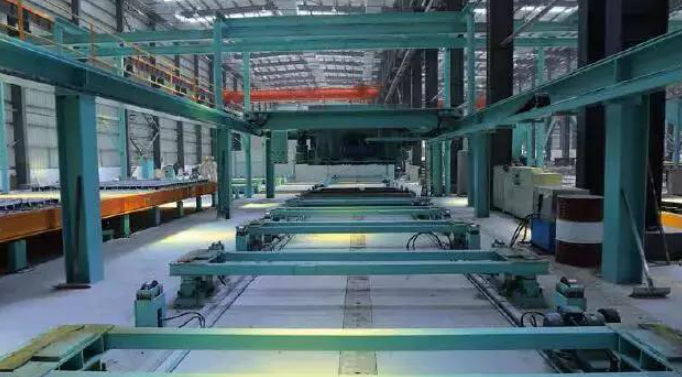

操作人員可通過選擇運行模式將整個輸送線分工，各工位可以獨立運行及組合運行，可以手動/自動/半自動化切換運行，輸送線流程中間有清理，噴涂脫模劑，鋼筋安裝，橫移等工位。驅動線按生產工藝分為裝鋼筋網工位，安裝鋼筋、埋件工位，澆注工位，靜養工位，整平工位，抹平工位，拉毛工位、窯底1#，窯底2#，拆除邊摸工位、脫模工位等。每個工位都裝有防撞裝置。
