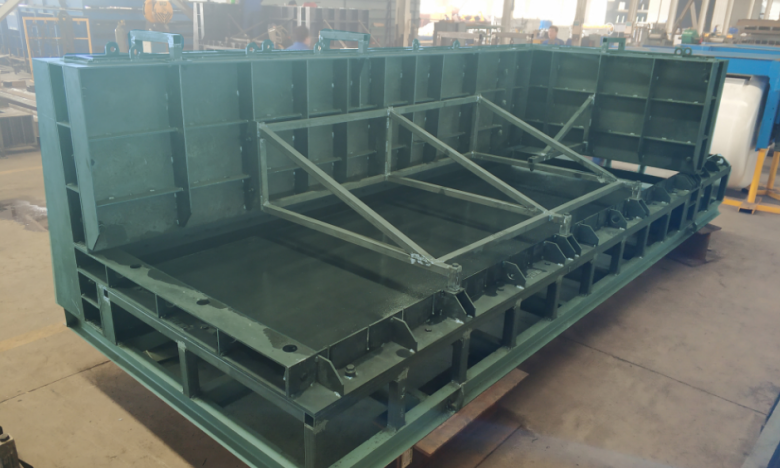

外墻板模具設計要點
外墻板一般采用三明治結構,即結構層(200mm)+保溫層(50mm)+保護層(60mm)。此類墻板可采用正打或反打工藝。建筑對外墻板的平整度要求很高,如果采用正打工藝,無論是人工抹面還是機器抹面,都不足以達到要求的平整度,對后期施工較為不利。但是正打工藝,有利于預埋件的定位,操作工序也相對簡單??筛鶕?jù)工程的需求,選擇不同的工藝。本文主要介紹反打工藝為主的模具。根據澆注順序,將模具分為兩層,一層為保護層+保溫層,二層為結構層。一層模具作為二層的基礎,所以在一層的連接處需要加固。二層的結構層模具同內墻板模具形式。結構層模具的定位螺栓較少,故需要增加拉桿定位,防止?jié)q模。

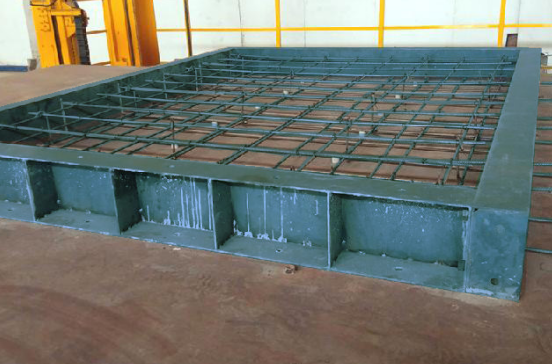

內墻板模具設計要點
由于內墻板就是混凝土實心墻體,一般沒有造型。預制內墻板的厚度一般為200mm,為便于加工,可選用20#槽鋼作為邊模。內墻板三面均有外漏筋,且數量較多,需要在槽鋼上開許多豁口,導致邊模剛度不足,周轉中容易變形,所以應在邊模上增設肋板。
疊合樓板模具設計要點
根據疊合樓板高度,可選用相應的角鐵作為邊模,當樓板四邊有倒角時,可在角鐵上后焊一塊折彎后的鋼板。由于角鐵組成的邊模上開了許多豁口,導致長向的剛度不足,故沿長向可分若干段,以每段1.5--2.5m為宜。側模上還需設加強肋板,間距為400-500mm。

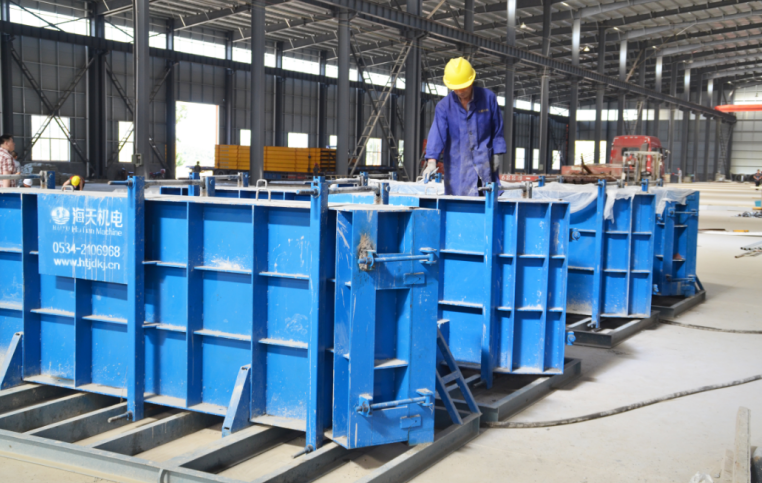

樓梯模具設計要點
樓梯模具可分為臥式和立式兩種模式,臥式模具占用場地,需要壓光的面積較大,構件需多次翻轉。故推薦設計為立式樓梯模具。重點為樓梯踏步的處理,由于踏步成波浪形,鋼板需折彎后拼接,拼縫的位置宜放在既不影響構件效果又便于操作的位置,拼縫的處理可采用焊接或冷拼接工藝。都需要特別注意拼縫處的密封性,嚴禁出現漏漿現象。

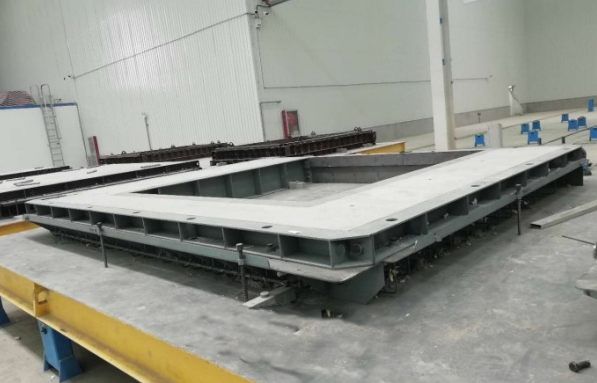

陽臺模具設計要點
為了體現建筑立面效果,一般住宅建筑的陽臺板設計為異性構件。構件的四周都設計了反邊,導致不能利用大底模生產。可設計為獨立式的模具,根據構件數量,選擇模具材料。首先考慮構件脫模的問題,在不影響構件功能的前提下,可適當留出脫模斜度(1/10左右)。當構件高度較大時,應重點考慮側模的定位和剛度問題。
底模設計要點
面板根據樓層高度和構件長度,宜選用整塊的鋼板。每個大底模上布置不宜超過3塊構件,據此選擇底模長度,寬度有建筑層高決定。對于板面要求不嚴格的,可采用拼接鋼板的形式,但需注意拼縫的處理方式。大底模支撐結構可選用工字鋼或槽鋼,為了防止焊接變形,大底模建議設計成單向板的形式,面板一般選用10mm鋼板。大底模使用時,需固定在平整的基礎上,定位后的操作高度不宜超過500mm。
