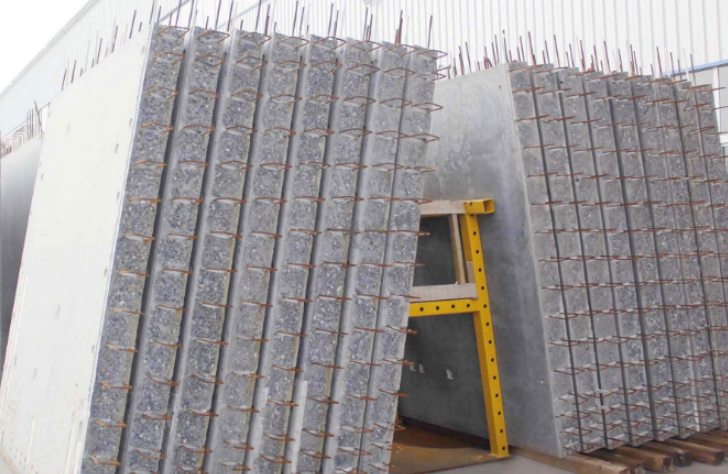

夾芯保溫外墻板也稱為“ 三明治構件”,是指由混凝土構件、保溫層和外葉板構成的預制混凝土構件。包括“預制混凝土夾芯保溫外墻板”“預制混凝土夾芯保溫柱”“預制混凝土夾芯保溫梁”。其中,應用最多的是“ 預制混凝土夾芯保溫外墻板"。
目前夾芯保溫外墻板澆筑方式有一次作業法和兩次作業法兩種方式,但一次作業法當前存在著很大的質量和安全隱電因無法準確控制內外葉墻體混凝土間隔時間,保證所有的作業在混凝土初凝前完成,初凝期間或初凝后的一些作業環 節直接導致保溫拉結件及其握裹混凝土受到擾動,而無法滿足錨固要求,所以筆者不建議采用一次作業法,日本的夾芯保溫外墻板都是采用兩次作業法,歐洲的夾芯保溫外墻板生產線也都是采用兩次作業法??刂苾韧馊~墻體混凝土澆筑間隔是為了保證拉結件與混凝土的錨固質量。
1、國家標準〈裝標>關于夾芯保溫墻板成型規定
1)夾芯保溫墻板內外葉墻體拉結件的品種、數量、位置對于保證外葉墻結構安全、避免墻體開裂極為重要,其安裝必須符合設計要求和產品技術手冊。
2) 帶保溫材料的預制構件宜采用水平澆筑方式成型,夾芯保溫墻板成型尚應符合下列規定:
①拉結件的數量和位置應滿足設計要求。
②應采取可靠措施保證拉結件位置、保護層厚度,保證拉結件在混凝士中可靠錨固。
③應保證保溫材料間拼縫嚴密或使用粘接材料密封處理。
④在上層混凝土澆筑完成之前,下層混凝土不得初凝。
2、夾芯保溫外墻板澆筑
常用保溫拉結件有兩種形式,-種是預埋式金屬類拉結件,另一種是插人式FRP拉結件,F(xiàn)RP 是指纖維強化塑料。
1)拉結件埋置。夾芯保溫外墻板澆筑混凝土時需要考慮拉結件的埋置。
①插人式。插人式適用于FRP拉結件的埋置。
在外葉墻混凝土澆筑后,于初凝前插人拉結件,防止拉結件到混凝土開始凝結后插不進去,或雖然插人但混凝土握裹不住拉結件。嚴禁隔著保溫層材料插人拉結件,這樣的插人方式會把保溫層破碎的顆粒擠到混凝土中,破碎顆粒與混凝土共同包裹拉結件會直接削弱拉結件的錨固力量,非常不安全。
②預埋式。預埋式適用于金屬類拉結件。
采用需預先綁扎的拉結件應當在混凝土澆筑前,提前將拉結件安裝綁扎完成,澆筑好混凝土后嚴禁擾動拉結件。
2)保溫板鋪設與內葉板澆筑。保溫板鋪設與內葉板澆筑有兩種做法:
①一次作業法。在外葉墻澆筑后,隨即鋪設預先鉆孔完(拉結件孔)的保溫材料,插人拉結件后,放置內葉板鋼筋、預埋件,進行隱蔽工程檢查,趕在外葉墻初凝前澆筑內葉墻混凝土。此種做法一氣呵 成效率較高,但容易對拉結件形成擾動,特別是內葉墻安裝鋼筋、預埋件、隱蔽工程驗收等環節需要較多時間,外葉墻混凝土開始初凝時,各項作業活動會對拉結件及周邊握裹混凝土造成擾動,將嚴重影響拉結件的錨固效果,形成質量和安全的隱患。
②兩次作業法。外葉墻澆筑后,在混凝土初凝前將保溫拉結件埋置到外葉墻混凝土中,經過養護待混凝士完全凝固并達到一定強度后,鋪設保溫材料,再澆筑內葉墻混凝土。鋪設保溫材料和澆筑內葉墻般是在第二天進行。
3)保溫層鋪設。
①保溫層鋪設應從四周開始往中間鋪設。
②應盡可能采用大塊保溫板鋪設,減少拼接縫帶來的熱橋。
③不管是一-次作業法,還是二次作業法,拉結件處都應當在保溫板上鉆孔后插人。
④對于接縫或留孔的空隙應用聚氨酯發泡進行填充。
3、夾芯保溫外墻板生產要點
1)保溫板鋪設前應按設計圖樣和施工要求,確認拉結件和保溫板滿足要求后,方可安放拉結件和鋪設保溫板,保溫板鋪設應緊密排列。
2)不應在濕作業狀態下直接將拉結件插人保溫板,而是要預先在保溫板上鉆孔后插人,在插人過程中應使FRP塑料護套與保溫材料表面平齊并旋轉90°。
3)夾芯保溫墻板主要采用FRP拉結件或金屬拉結件將內外葉混凝土層連接。在構件成型過程中,應確保FRP拉結件或金屬拉結件的錯固長度,混凝土坍落度宜控制在140 -180mm范圍內,以確?;炷僚c連接件間的有效握裹力。
4)采用二次作業法的夾芯外墻板需選擇適用的FRP保溫拉結件,不適合采用帶有塑料護套的拉結件。
5)二次作業法采用垂直狀態的金屬拉結件時,可輕壓保溫板使其直接穿過拉結件;當使用非垂直狀態金屬拉結件時,保溫板應預先開槽后再鋪設,需對鋪設過程中損壞部分的保溫材料補充完整。
6)生產轉角或L形夾芯保溫外墻時,側面較高的立模部位宜同步澆筑內外葉混凝土層,生產時應采取可靠措施確保內外葉混凝土厚度、保溫材料及拉結件的位置準確。
