綜合管廊模具

高標準選材：

全部選用山鋼集團等大型鋼廠的國家標準型材焊接，面板選用特殊定制的高光潔度的Q345錳鋼板制作，鋼板表面質量好，尺寸精度高、耐磨損、機械性能和工藝性能優良；成型后構件表面光潔度高、外表美觀。

先進設備加工：

所有板料件使用高精密激光切割機加工，外形尺寸、孔位準確，板料切口自然平整，直線度高，熱變形小，幾乎無機械加工殘余應力。

折彎板使用500噸7米大型數控折彎?rùn)C(jī)一次成型，折彎尺寸和角度精/確。

承插口密封條槽口、各處定位機構、側?；瑒?dòng)輪等機加工零部件，使用數控車、銑，龍門刨床、數顯鏜床及CNC數控加工中心等實現。

工藝標準高：

型材全部經過噴砂除銹處理，保證組裝前去除銹跡、油污，為后期焊接及噴漆打下了良好的基礎。

使用5m×10m大型鑄鐵平臺焊裝，嚴格保證圖紙尺寸及面板表面平整度，拼板高低差控制在0.5mm以?xún)?nèi)。

密封性能好：

模具各組件之間接縫均勻一致、合模之后嚴絲合縫，配以專用的密封膠條來密封，并經嚴格的試水測試，合格后才可交付使用。具有注料振搗過程不漏漿、構件成型質量好的特點 。

操作輕便：

模具開合模采用快速拉鉗、梯形絲杠等結構，操作快捷、輕便、勞動強度低、效率高。模具設計開發，經過了無數次論證、實踐、以及總結回訪客戶的使用感受，不斷優化改善。

根據客戶的不同需求，我公司管廊模具可分為：HGLW臥式管廊模具、HGLL立式管廊模具結構

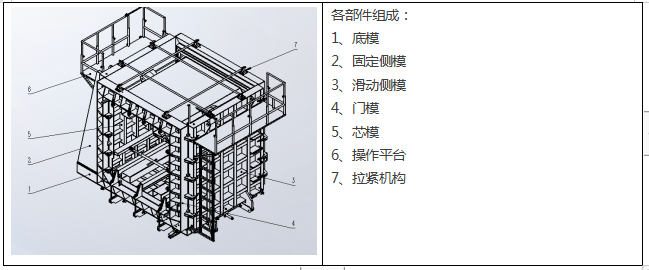

HGLW臥式管廊模具

本管廊模具為臥式、兩側開門方式。

振搗方式主要是振動棒插入式振搗，可使用附著式振動器輔助振搗（客戶可根據實際需求自行選擇）。

產品特點

臥式管廊模具主要適用于常規中、小型號管廊構件，對生產現場起吊高度要求相對較低?？稍谲?chē)間內部生產。承插口成型效果好、尺寸精準。
模具結構設計合理、開合模操作方便、性能穩定可靠、構件成型效果好。
模具各組件之間設置有管廊專用密封條，保證良好的密封性能。生產過程不漏漿，構件成型外觀質量高。

管廊特點：快速鎖緊裝采用特殊鋼材制造而成，開合模簡單、調節方便、使用壽命長，降低了勞動強度，節省了專用工具。

模具開合模采用液壓與機械傳動兩種方式，同時具備緊固和整體開合側模等多種功能，能快速實現模具的開合，大大降低了勞動強度，節約了人工成本。
模具可配置意大利高頻附著式氣動振動器或高頻附著式電動振動器，可增強混凝土產品強度，使產品表面更加美觀，更降低了勞動強度，提高了生產效率。

技術特點：

臥式管廊模具主要適用于常規中、小型號管廊構件，對生產現場起吊高度要求相對較低?？稍谲?chē)間內部生產。承插口成型效果好、尺寸精準。

模具結構設計合理、開合模操作方便、性能穩定可靠、構件成型效果好。

模具各組件之間設置有管廊專用密封條，保證良好的密封性能。生產過程不漏漿，構件成型外觀質量高。

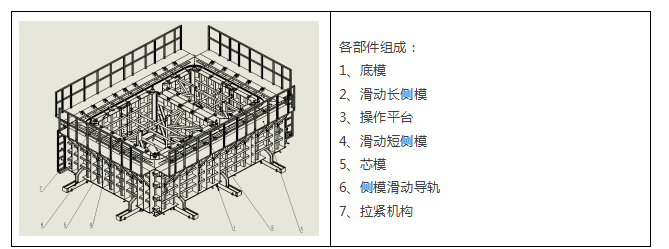

HGLL立式管廊模具

本管廊模具為立式雙倉、四邊開模方式。

振搗方式主要是振動棒插入式振搗，可使用附著式振動器輔助振搗（客戶可根據實際需求自行選擇）。

立式管廊模具主要適用于 生產中、大型號單倉、多倉管廊構件，因構件自重較大，起吊要求較高，主要適用于室外場地生產。
模具結構設計合理、側模采用軌道滑動實現開合模、內芯模采用內縮結構設計，性能穩定可靠、構件成型效果好。
模具各組件之間設置有管廊專用密封條，保證良好的密封性能。生產過程不漏漿，構件成型外觀質量高。

管廊特點：快速鎖緊裝采用特殊鋼材制造而成，開合模簡單、調節方便、使用壽命長，降低了勞動強度，節省了專用工具。

模具開合模采用液壓與機械傳動兩種方式，同時具備緊固和整體開合側模等多種功能，能快速實現模具的開合，大大降低了勞動強度，節約了人工成本。
模具可配置意大利高頻附著式氣動振動器或高頻附著式電動振動器，可增強混凝土產品強度，使產品表面更加美觀，更降低了勞動強度，提高了生產效率。

技術特點：

立式管廊模具主要適用于 生產中、大型號單倉、多倉管廊構件，因構件自重較大，起吊要求較高，主要適用于室外場地生產。

模具結構設計合理、側模采用軌道滑動實現開合模、內芯模采用內縮結構設計，性能穩定可靠、構件成型效果好。

模具各組件之間設置有管廊專用密封條，保證良好的密封性能。生產過程不漏漿，構件成型外觀質量高。

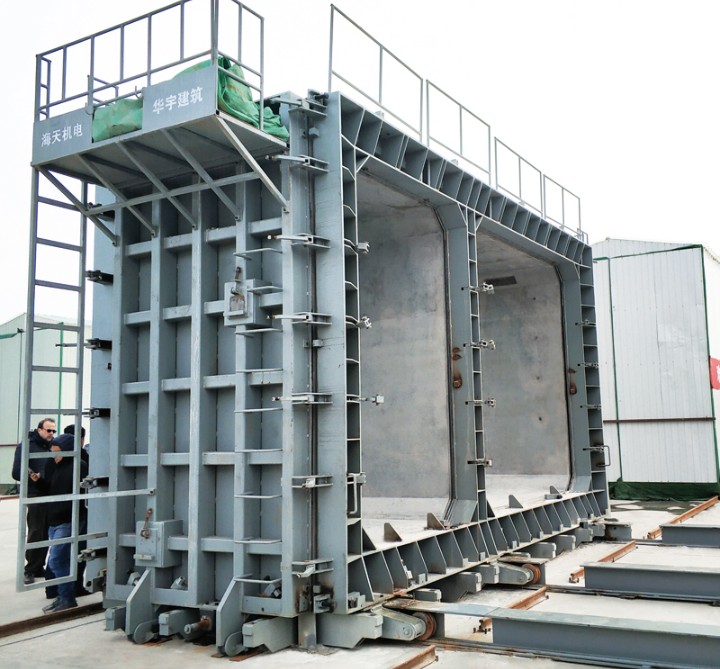

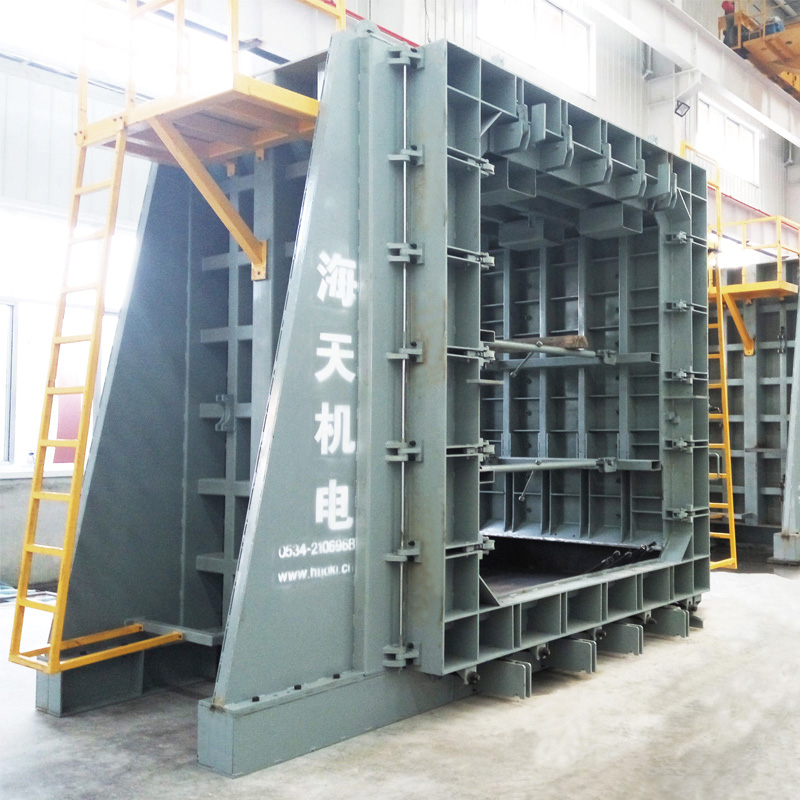

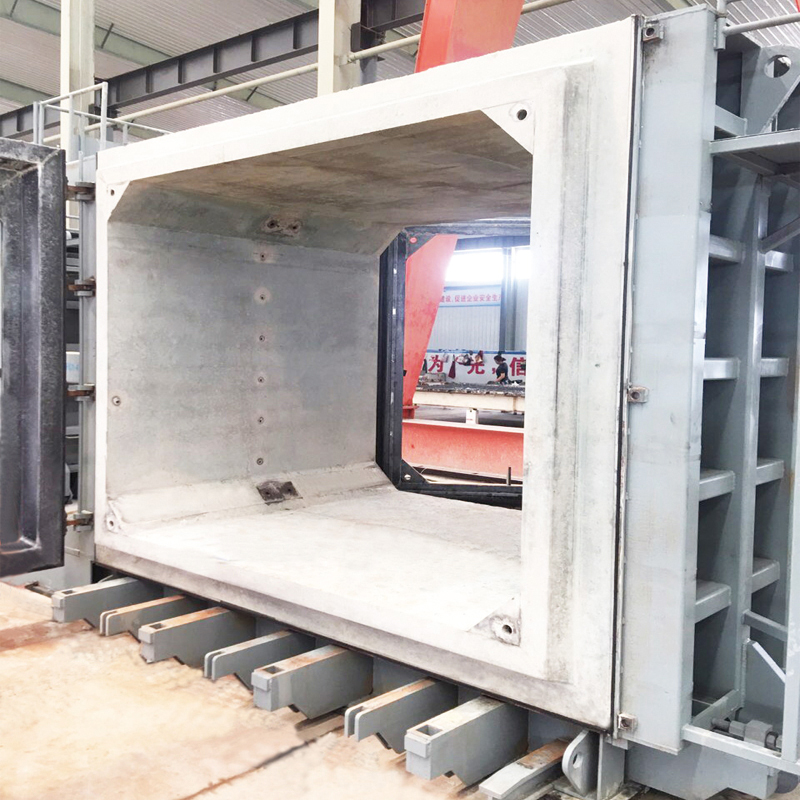

海天機電管廊模具實拍
