裝配式建筑中的滑動樓梯，體現了"以柔克剛"的思想，設計中我們把樓梯設計成滑動支座，保證地震時，樓梯與主體結構之間有足夠的變形空間，以減少地震作用對樓梯的破壞，確保地震時逃生通道的暢通。海天機電預制樓梯模具，海天裝配式樓梯模具，建筑樓梯模具，海天機電樓梯模具。

與傳統現澆整體樓梯相比，滑動樓梯不是靠樓梯自身的結構剛度來抵抗地震的破壞，是一種既經濟又先進的設計理念。特別是08年汶川地震之后，滑動樓梯更是國家規范、圖集推廣的一種標準做法，而裝配式預制樓梯恰恰能完美的實現這一設計理念。海天機電預制樓梯模具，海天裝配式樓梯模具，建筑樓梯模具，海天機電樓梯模具。

裝配式預制樓梯能充分發揮工廠制造的優勢，解決現場樓梯支模困難和混凝土澆搗質量難以控制的弊端。海天機電預制樓梯模具，海天裝配式樓梯模具，建筑樓梯模具，海天機電樓梯模具。

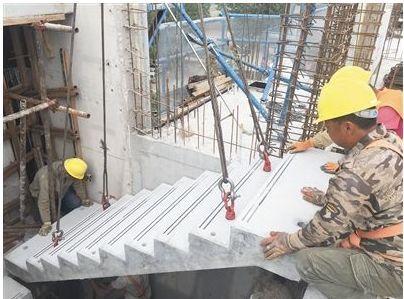

且樓梯現場安裝速度快，減輕現場勞動強度，提高生產效益。特別是住宅建筑中，標準層較多，樓梯的模具可以通用，預制樓梯是最能體現建筑工業化特點的一個構件產品。海天機電預制樓梯模具，海天裝配式樓梯模具，建筑樓梯模具，海天機電樓梯模具。

好的設計理念，要在項目實例中得以呈現，必須落實到圖紙設計細節當中，特別是節點設計和構造要求上。下面我們將基于國標圖集《裝配式混凝土結構連接節點構造》15G310-1，針對預制樓梯的節點做法，進行如下探討：

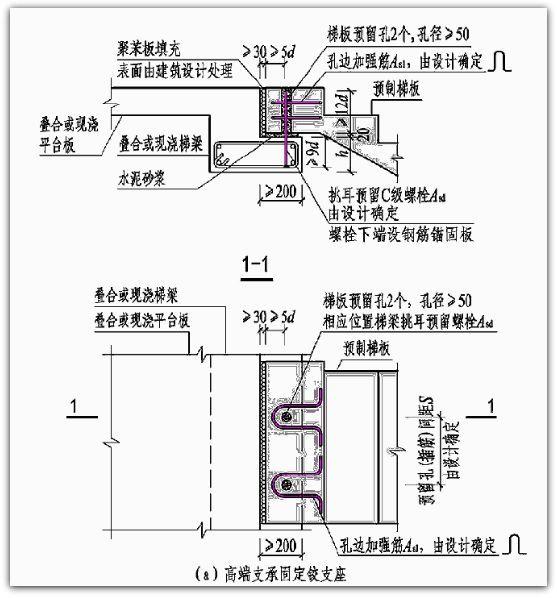

國標圖集《裝配式混凝土結構連接節點構造》15G310-1中第41頁高端支承固定鉸支座，如下圖所示：

"固定鉸支座"節點的設計要點如下：

1、 平臺梁與預制梯段之間寬度應≥30mm，主要是對于兩跑樓梯，一個梯段高端支承與另一梯段低端支承位于同一個水平標高，此時作為低端平臺地震位移量約為30mm，這樣能確保兩個構件支承在平臺梁挑耳同一水平位置，確保構件模具的通用。圖集要求最小30mm，間隙寬度應根據建筑物的結構體系、設防烈度、建筑層高等具體情況而定。海天機電預制樓梯模具，海天裝配式樓梯模具，建筑樓梯模具，海天機電樓梯模具。

2、 圖中挑耳厚度h，不應小于樓板厚度，屬于構造要求，且應保證樓梯荷載作用下，挑耳的抗剪與抗彎承載力滿足設計的要求。海天機電預制樓梯模具，海天裝配式樓梯模具，建筑樓梯模具，海天機電樓梯模具。

3、 預埋螺桿（鋼筋）到預制樓梯端部的距離不小于5d（d為螺桿（鋼筋）直徑），是滿足《混凝土結構設計規范》GB50010-2010(2016版)9.7.4條 "抗剪鋼筋離端部不應小于3d以及45mm"的要求。海天機電預制樓梯模具，海天裝配式樓梯模具，建筑樓梯模具，海天機電樓梯模具。

4、 螺桿（鋼筋）錨入下端梯梁挑耳≥9d，且螺桿末端設置鋼筋錨固板，是滿足《混凝土結構設計規范》GB50010-2010(2016版)第9.7.4條 "受剪力和受壓直錨筋的錨固長度不應小于15d，d為鋼筋直徑"的要求，考慮到樓梯梯梁下建筑凈高的要求，一般采用彎錨或機械錨固的方式。根據《混凝土結構設計規范》GB50010-2010(2016版)第8.3.3條內容，采用彎錨或機械錨固措施，錨固長度可取基本錨固長度lab的60%，故抗剪螺桿直錨長度為0.6x15d=9d

5、 螺桿（鋼筋）直徑設計：地震時，樓梯受到的水平地震力由接觸面摩擦以及螺桿（鋼筋）銷栓抗剪作用共同承擔，若設計把接觸面的摩擦力作為安全儲備，地震水平剪力全部由螺桿（鋼筋）承擔，對樓梯進行抗震性能分析（一般8度性能目標為D，7度性能目標為C，樓梯為地震時候逃生通道，定義為"關鍵構件"）。海天機電預制樓梯模具，海天裝配式樓梯模具，建筑樓梯模具，海天機電樓梯模具。

假設8度抗震設防，預制樓梯的重量4.8噸，取樓梯重力荷載代表值5.0噸，根據《建筑抗震設計規范》 GB50011-2010（2016版）第5.1.4條中"表5.1.4-1"和第5.2.1條，罕遇地震下樓梯受到地震力標準值為：

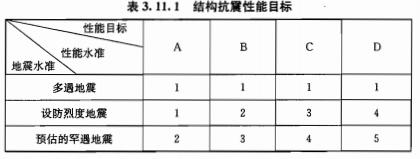

根據《高層建筑混凝土結構設計規范》JGJ3-2010第3.11.1條表3.11.1，性能目標為C級和D級時，預估的罕遇地震下性能水準分別為4和5。

根據《高層建筑混凝土結構設計規范》JGJ3-2010第3.11.3條4款 和5款：性能水準4和性能水準5，在預估罕遇地震作用下，對于"關鍵構件"的抗震承載力均宜符合式（3.11.3-2）的規定：

截面承載力標準值，按材料強度標準值計算

根據《鋼結構設計規范》GB50017-2003第7.2.1條C級螺栓的抗剪承載力設計值，

根據《鋼結構設計規范》GB50017-2003第3.4.1條"表3.4.1-4",C級螺桿的抗剪強度設計值

，兩個螺桿抗剪強度承載力標準值為：

（抗剪承載力標準值大于設計值，此處螺栓的抗剪承載力標準值直接取設計值28kN，設計更安全）

若不采用C級螺桿，選用HRB400鋼筋，其鋼筋的抗剪強度設計值建議取值為

，取值

，可參見《鋼結構設計規范》GB50017-2003第3.4.1條文解釋 表三"強度設計值的換算關系"第176頁。

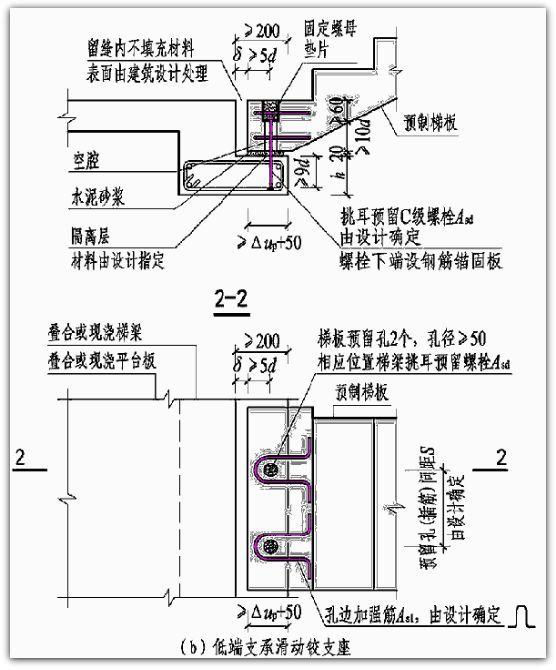

國標圖集《裝配式混凝土結構連接節點構造》15G310-1中第41頁"低端支承滑動鉸支座"，如下圖所示：

"滑動鉸支座"節點的設計要點如下：

1、圖中δ為預制樓板與梯梁之間留縫寬度，保證大震情況，樓梯的位移變形量可以釋放。例如層高為3000mm的框架結構建筑，滑動樓梯的留縫寬度為：

其中

為樓梯梯段高度（層高3000mm，兩跑樓梯梯段高度為1500mm）；

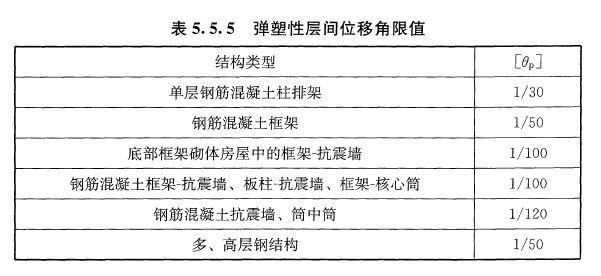

為結構彈塑性層間位移角，詳見《建筑抗震設計規范》 GB50011-2010（2016版）第5.5.5條"表5.5.5彈塑性位移角限值"（框架結構的

為

）。

2、樓梯挑耳的長度：

且≥200mm，保證大震情況時樓梯不滑落。

3、圖中空腔的高度大于10d，保證地震時樓梯能釋放位移。節點中且空腔的直徑

，若

取值50mm，那容許樓梯自由滑動的變形量應該只有

，如前面所述，若大震作用下樓梯位移變形量

，可能由于螺桿的阻礙不能完全釋放大震情況下樓梯位移量，形成不了滑動支座。是否空腔直徑

，取值

，會更加科學合理些，還有待商榷和實驗的論證。海天機電預制樓梯模具，海天裝配式樓梯模具，建筑樓梯模具，海天機電樓梯模具。

4、滑動鉸支座在接觸面必須設置"隔離層"如油氈，以便地震時候樓梯能產生滑移，若未設置"隔離層"，一般平臺梁挑耳與水泥砂漿之間水平摩擦系數約為0.4，甚至更大（相關系數可參考《建筑地基基礎設計規范》GB50007-2011第6.7.5條中標"表6.7.5.5-2"），因構件之間摩擦導致不能滑動變形，將違背設計的初衷，關于這一點工程師在設計交底一定要重點說明，嚴格按照圖紙節點要求設置隔離層，避免現場出錯。從以往的工程案例中，往往出現這種錯誤，有點甚至連預留變形空間位置全部用水泥砂漿填滿，導致現場施工與設計理念完全違背。海天機電預制樓梯模具，海天裝配式樓梯模具，建筑樓梯模具，海天機電樓梯模具。

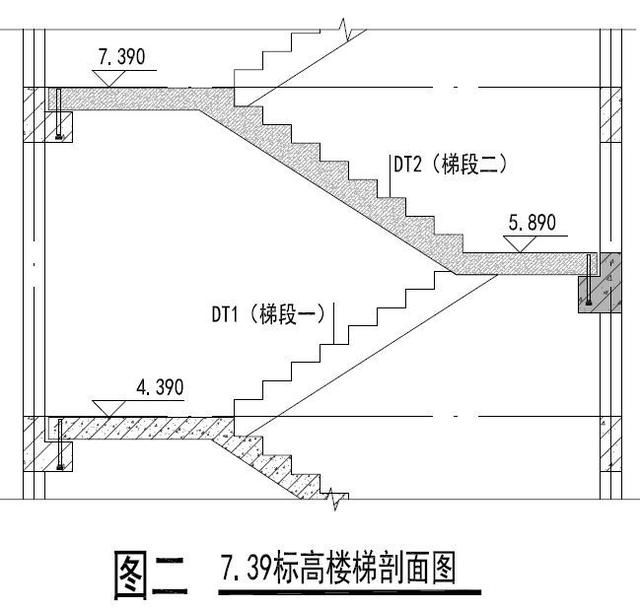

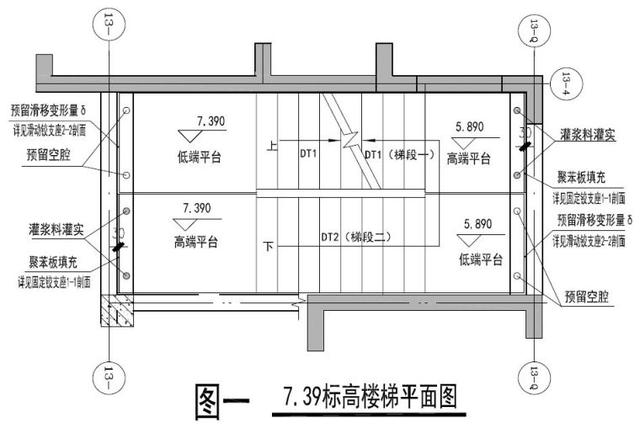

5、高端支承"固定"鉸支座，梯板預留孔洞要用強度不小于40MPa灌漿料填實，而低端支承"滑動"鉸支座，必須保留空腔，詳見下圖一。對于不同的梯段，同一個標高位置既有高端平臺與又有低端平臺（如下圖二，對于DT2（梯段二）5.890標高是低端平臺，對于DT1（梯段一）5.890標高是高端平臺）。樓梯吊裝完成，進行灌漿的時候，同一水平標高位置有4個孔（如下圖一），現場工人往往分不清楚，四個孔均用灌漿料灌滿。導致低端滑動變形的目的實現不了，與設計圖紙相違背，給結構帶來安全隱患。海天機電預制樓梯模具，海天裝配式樓梯模具，建筑樓梯模具，海天機電樓梯模具。

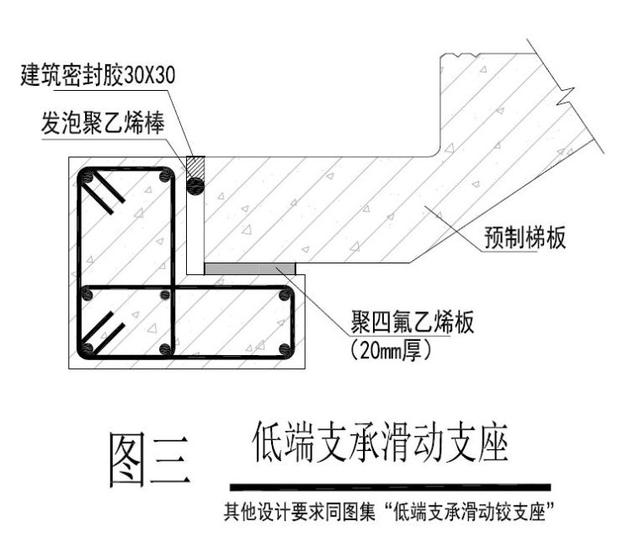

6、 為了減少樓梯施工現場的難度和錯誤，建議把固定鉸支座均設在樓梯的同一個標高（如圖一、圖二中的7.390標高）；把滑動支座設置樓梯的另一端（如圖一、圖二中的5.890標高），且"滑動"支座端不再設置螺桿，如下圖三所示。一般建筑樓梯的四周均有結構和圍護構件，樓梯在地震時不可能墜落。對于人流密集的重要性建筑，可以考慮大震時，樓梯對周邊結構構件的碰撞的影響，其結構設計可參考《混凝土結構設計規范》GB50010-2010(2016版)第3.6.2條1款以及《高層建筑混凝土結構設計規范》JGJ3-2010第3.12.6條進行防倒塌設計。海天機電預制樓梯模具，海天裝配式樓梯模具，建筑樓梯模具，海天機電樓梯模具。

采用如下圖三節點大樣，此節點制作簡單，現場施工簡單，不容易出差，最容滿足設計滑動支座的要求。為了保證工廠預制樓梯共用同一套模具，避免工廠預留洞口錯誤，工廠制造的時候仍可在每邊預留兩個孔洞，現場樓梯吊裝前，把滑動端預留孔洞提前用砂漿封堵即可。海天機電預制樓梯模具，海天裝配式樓梯模具，建筑樓梯模具，海天機電樓梯模具。

綜上所述，好的設計理念要由精細的節點設計和構造來保障，設計師要做好圖紙交底，對一些重點，容易出錯的地方應說明清楚，讓工廠工人和現場施工人員明白圖紙的設計意圖，清楚滑動樓梯受力原理。海天機電預制樓梯模具，海天裝配式樓梯模具，建筑樓梯模具，海天機電樓梯模具。

只有設計、工廠制造、現場施工緊密配合，按圖施工，把控重點和難點，才能把好的設計理念貫徹和執行于實際項目當中。
