疊合板是由預制板和現澆鋼筋混凝土層疊合而成的裝配整體式樓板。疊合樓板整體性好,板的上下表面平整,便于飾面層裝修,適用于對整體剛度要求較高的高層建筑和大開間建筑。
疊合樓板整體性好,剛度大,可節省模板,而且板的上下表面平整,便于飾面層裝修,適用于對整體剛度要求較高的高層建筑和大開間建筑。

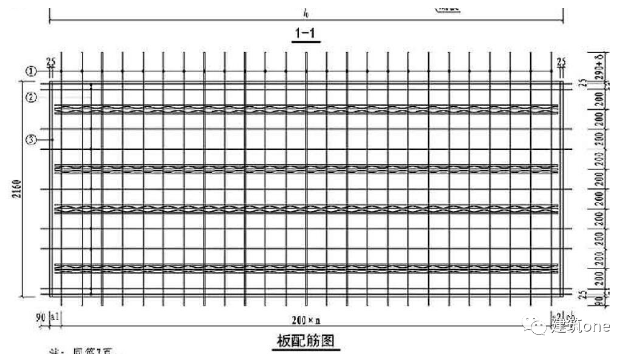

【鋼筋桁架平面布置要求】
鋼筋桁架的主要作用是增強疊合層和預制底板界面(或稱為施工縫)上的抗剪承載力。因此鋼筋桁架應沿主要受力方向布置;距離板邊不應大于300mm,間距不宜大于600mm。
當桁架疊合板為單向板且短跨較小時,鋼筋桁架應沿次受力方向布置,跨端1/4跨度范圍內應設置鋼筋桁架。因端部剪力較大,間距宜小于600mm。當桁架疊合板為懸挑板時,鋼筋桁架應垂直懸挑方向布置,靠近錨固端處鋼筋桁架應加密。
鋼筋桁架布置應避開預留洞口,當避開有困難時, 考慮到施工過程中的有利作用,洞口處鋼筋桁架應在預制底板安裝后或設備安裝時斷開。
【桁架筋五大作用】
一是增加剛度,由于樓板厚度較大,鋼筋桁架可以明顯提高樓板剛度;
二是增加疊合面受剪,但這個并不明顯,對于常規居住、辦公荷載的疊合樓板,不配抗剪鋼筋的疊合面仍可滿足受剪計算要求;
三是施工“馬鐙”;
四是“吊鉤”;
最后就是雙向板鋼筋間接搭接輔助鋼筋,德國的桁架鋼筋板多為密拼雙向板,采用間接搭接實現橫向受力鋼筋傳力,鋼筋桁架是實現鋼筋間接搭接的前提。
【提問】
疊合板圖集上桁架筋會替代一根水平筋,請問在什么條件下可以替代?是桁架筋上部筋與水平筋在相同位置時嗎?
【意見1】
其實桁架筋還是有點用的吧。
【意見2】
那點用處算是安全儲備。
【意見3】
1、作為吊點;
2、增強疊合面抗剪能力;
3、增強預制板剛度;
4、增強疊合板整體性;
5、構造性加強,沒有參與結構受力,主體結構計算中沒有考慮。
【意見4】
很多設計院允許桁架筋替代受力筋,都是圓8,如果重疊了就能代替。
