產品特點

JS500混凝土攪拌機由上料、攪拌、卸料、供水、電氣等部分組成。

一.攪拌系統

攪拌系統由電動機、皮帶輪、減速器、開式齒輪、攪筒攪拌裝置、供油裝置等部件組成。

電動機帶動二級齒輪減速器，減速器兩軸經兩對開式齒輪分別帶動兩根水平的攪拌軸反向等速回轉。

攪拌筒內有兩根水平的攪拌軸，每根軸都有攪拌葉片。在攪拌筒兩端的攪拌臂上分別有側葉片，可刮掉端面的混凝土。

攪拌軸和攪拌筒兩端相聯處有密封裝置。攪拌筒的端面上有專門的供油器以保證密封質量。

二.上料系統

上料系統由卷揚機構、上料架、料斗、進料嘴等部件組成。

制動電動機經減速器帶動卷筒轉動，鋼絲繩經滑輪牽引料斗沿上料架軌道向上爬升，當升到一定高度時，料斗底部斗門上的一對滾輪進入上料架水平岔道，斗門自動打開，物料經過進料嘴投入攪拌筒內。為保證料斗準確就位，在上料架上裝有限位開關。上限位有兩個限位開關，分別對料斗上升起限位和安全保護作用。下限位只有一個限位開關，當料斗下降到地坑底部時，鋼絲繩銷松，彈簧杠桿機構使下限位動作，卷揚機構自動停車。下限位及彈簧杠桿機構均裝在上導軌頂部。上料架上部是可以折疊的。用螺栓聯接，運輸進將其折疊，以便降低運輸高度。

制動電機可保證料斗在滿負荷運行時可靠地停在任意位置，制動力矩的大小由電機后座的大螺母調整。

三.供水系統

供水系統由水泵、節流閥、清洗、噴淋裝置組成。

節流閥可調節水的流量，供水總量由時間繼電器調節。

四.卸料系統

卸料系統由卸料門、氣缸、或者是液壓缸等機構組成，有三種結構：液壓控制、氣動控制、手動控制。

卸料門安裝在攪拌機底部，通過氣缸或者液壓缸，實現機動卸料。在卸料門上方左右各裝有一個限位開關，以控制卸料門的開閉位置，通過調整密封條的位置可保證卸料門密封。本機卸料也有手動操作，手動操作桿是為臨時停電時應急卸料和氣缸或液壓缸失靈時卸料之用，平時應將其拆下，以防傷人，電動、手動可選裝。

五.電氣系統

電氣控制線路設有空氣開關、熔斷器、熱繼電器，具有短路保護、過載保護的功能。所有控制按鈕及空氣開關手柄和指示燈均布置在配電箱門上，并設有門鎖。按鈕外面設有防護小門。

配電箱內的電器元件裝在一塊絕緣板上，安全可靠，操作維修方便。

電氣控制電源為380V三相四線制電源，電壓允許誤差為±10%，否則禁止使用。若用戶自備發電電源，容量應≥50KVA，電動推桿的接線盒里裝有兩個限位開關，起過載保護作用。電動機的表面溫升≤60℃，帶電部分對外殼絕緣≥0.5MΩ

參數

產品構件

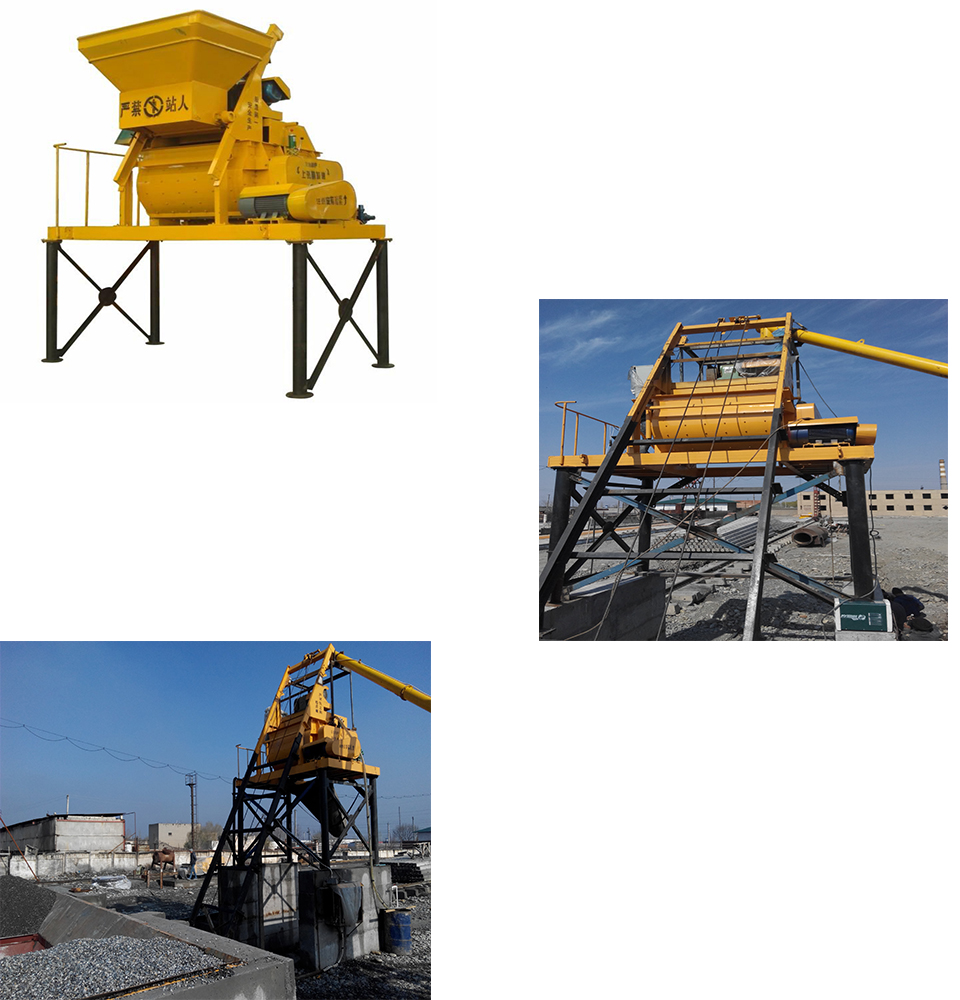

JS500混凝土攪拌機，簡稱JS500攪拌機，是我公司為中小規模需求的客戶專門定制的一款性價比極高的混凝土攪拌設備，該攪拌機攪拌效果好，維修使用便捷，是廣大客戶的選擇。
