1、廠區規劃依據

首先，根據PC工廠可行性研究報告、企業的經濟技術狀況、對PC工廠的預期，進行工廠的總體規劃。

其次，還應考慮廠址所在地允許擴展的空間、PC產品定位和產量需求、PC構件生產線主要設備的性能參數等因素。應特別注意的是，PC構件對存放場地的需求較大。

2、廠區規劃原則

選址上，因地制宜，充分利用現有條件，做到交通便利、物流通暢。

技術上，生產線適用性強，設備性能穩定可靠、運轉安全、操作維修方便。

經濟上，建設成本可控，后期運行維護成本低，生產線可塑性強。

環境綠化與空間組合協調，努力改善工廠和工作環境，符合環保要求。

3、廠區規劃內容

PC工廠按照可行性研究報告中的規劃進行設計和布局，同時兼顧整個工廠內各生產項目的投資順序和PC生產線日后提能擴產的要求。

PC工廠整體由構件生產區、構件成品堆放區、辦公區、生活區、相應配套設施等組成，具體可分為PC生產廠房、辦公研發樓、成品堆場、混凝土原材庫、成品展示區、實驗室、鍋爐房、鋼筋及其他輔材庫房、配電室、宿舍樓、餐飲樓等。

構件生產車間由PC構件生產線、鋼筋加工生產線、車間內PC構件臨時堆放區、混凝土攪拌運輸系統、高壓鍋爐蒸汽系統、橋式門吊系統、動力系統等組成。

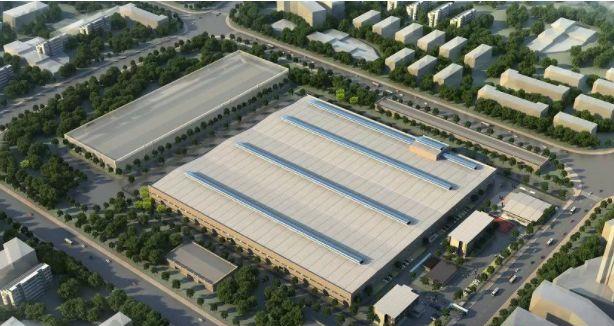

1、廠區布置方案

公司根據土地情況及項目生產工藝需求以及企業未來發展要求，總圖布置方案應滿足以下幾點原則：

功能分區明確，人流、物流便捷通暢；

生產工藝流程順暢、簡捷，為以后擴產提供方便；

綠化系數較高，廠區舒適、美觀。

2、生產車間

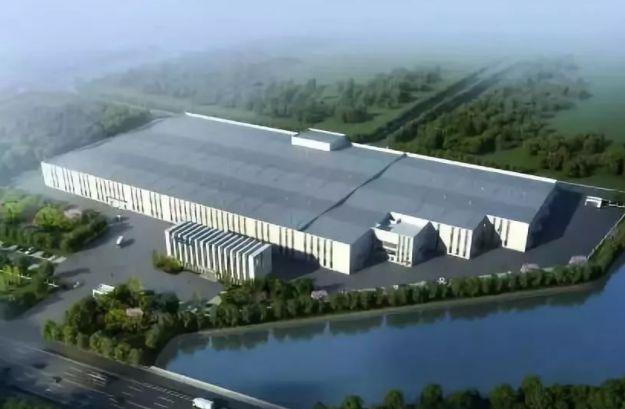

為快速建廠，快速投產，當前PC工廠一般采用大跨度單層鋼結構廠房設計。

車間設計為2~4跨不等，車間長度150~180米，單跨寬度24~27米，廠房高度需保證最小起吊高度9米的要求。地面硬化采用水泥混凝土，厚度不低于200mm，基層采用三七灰土或水泥穩定碎石、水泥穩定砂礫。

生產車間在設計時應綜合考慮經濟適用、布局合理及節能環保等多種因素，并滿足以下幾點要求：

生產設備要按工藝流程的順序配置，在保證生產要求，安全及環境衛生的前提下，盡量節省廠房面積與空間，減少各種管道的長度；

保證車間盡可能充分利用自然采光與通風條件，使各個工作工作地點有良好的工作條件；

保證車間內交通運輸及管理方便。萬一發生事故，人員能迅速安全地疏散；

廠房結構要緊湊簡單，并預留一定空間為生產發展及技術革新等創造有利條件。

3、構件堆場

構件堆放場是PC工廠的重要組成部分，是預制構件出廠前的主要儲存地。

堆場的設計

堆場設置要考慮與構件生產車間的距離，故構件堆放場一般靠近生產車間設置。堆場面積的大小應滿足PC工廠最.大生產產能需要，并要滿足庫存構件的堆放需求。其最.大面積可按照產能的1.2~2.0倍進行預留設計。

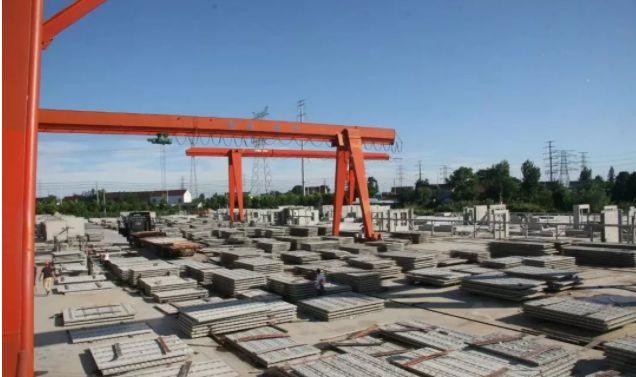

堆場龍門吊的選擇與布置

龍門吊跨度選擇:為充分利潤堆場空間，龍門吊跨度宜大于20m，并采用單端懸挑。堆場內龍門吊采用對稱布置，即兩跨龍門吊懸挑端設計為一左一右，兩龍門吊間為滑觸線。堆場龍門吊吊重為50t。

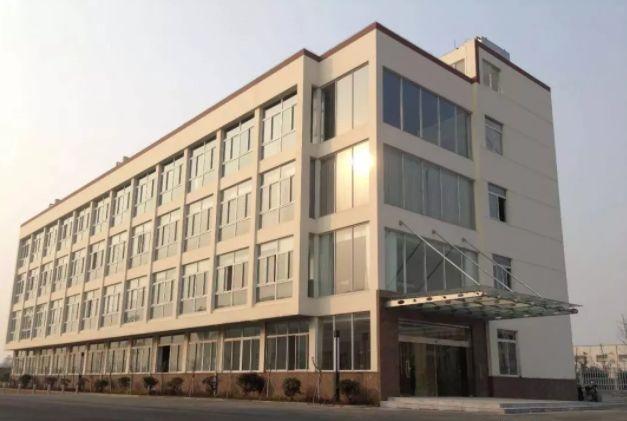

4、辦公研發樓

PC工廠內的辦公研發樓應滿足100~150人辦公需求，并預留足夠的房間。

辦公研發樓內設各個職能部門:辦公室、研發設計部、市場部、財務部、采購部，并設有多功能廳、大中小型會議室、接待室。辦公樓前設停車場，停車場滿足本公司人員車輛及來賓車輛停車需求。

5、實驗室

實驗室規劃:實驗室具有相對獨立的活動場所，充分考慮安全、環保、交通便利及工程質量管理要求，滿足信息化辦公要求。滿足試驗檢測工作需要和標準化建設的有關規定。

實驗室的功能分區與布局:資料室、留樣室、特性室、力學室、標養室、集料室、水泥室、化學室。各功能室要獨立設置，并根據不同的實驗檢測項目配置滿足要求的基礎設施和環境條件。按照試驗檢測流程和工作相關性進行合理布局，保證樣品流轉順暢，方便操作。

6、宿舍樓

根據PC工廠經營規劃情況，宿舍樓的面積要滿足高峰產能時員工的住宿條件。宿舍樓設計簡潔大方，有節能供暖設計。

7、鍋爐房

根據PC工廠的規劃情況，鍋爐房位置應靠近生產車間。鍋爐房可設計為框架或磚混結構，鍋爐房面積及布局應根據設備情況進行設計布置。選擇鍋爐噸位的大小時，還應考慮到生產車間、辦公研發樓、宿舍樓的冬季供暖需要。

8、地磅房

地磅房位置應設置在物流門附近，根據地磅、砂石料倉庫的位置而定。磅房距離地磅不宜超過50m，面積15~20m2即可。

9、廠區道路等設施的設計與布置

廠區道路在滿足生需求的同時，做到物流順暢有序。

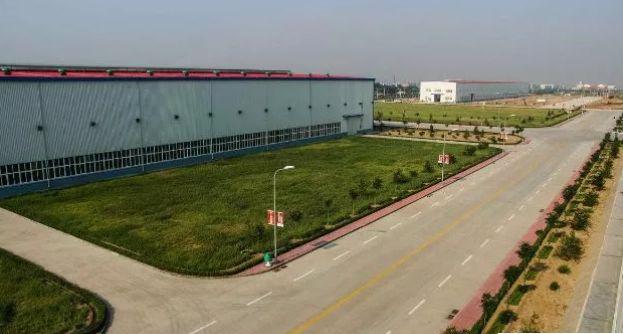

廠區主干道構成環狀路網，各路相通。廠區物流出入口應緊鄰市政道路。廠區交通要做到人、物分流。

廠區道路一般采用水泥混凝土路面。主干道路面寬度不小于7m，次干道為5m。

對廠前區、道路兩側及新建建筑物、構筑物周圍皆予以綠化，種植花草和樹木，以達到減少空氣中的灰塵、降低噪聲、調節空氣溫度和濕度及美化環境的目的，為工作人員創造一個良好的戶外活動場所。

場內管線有：給水排水管線、電力及通信線路、壓縮空氣管線等。

排水采用暗溝雨污合流形式，其他管線均采用地溝。對于含有水泥等粉料的漿水，應設置沉淀池，明溝上覆蓋蓋板。

德州海天機電科技有限公司（簡稱：海天機電）成立于1997年，24年專業生產裝配式建筑成套設備，具有成熟設備研發、制造與服務經驗，擁有寧津和德州兩大工業園區。并在河南許昌建安區建設中原產業基地，公司2020年明確企業發展戰略定位為“PC+智慧裝備超級工廠開創者”并明確3年內科創板上市發展計劃。

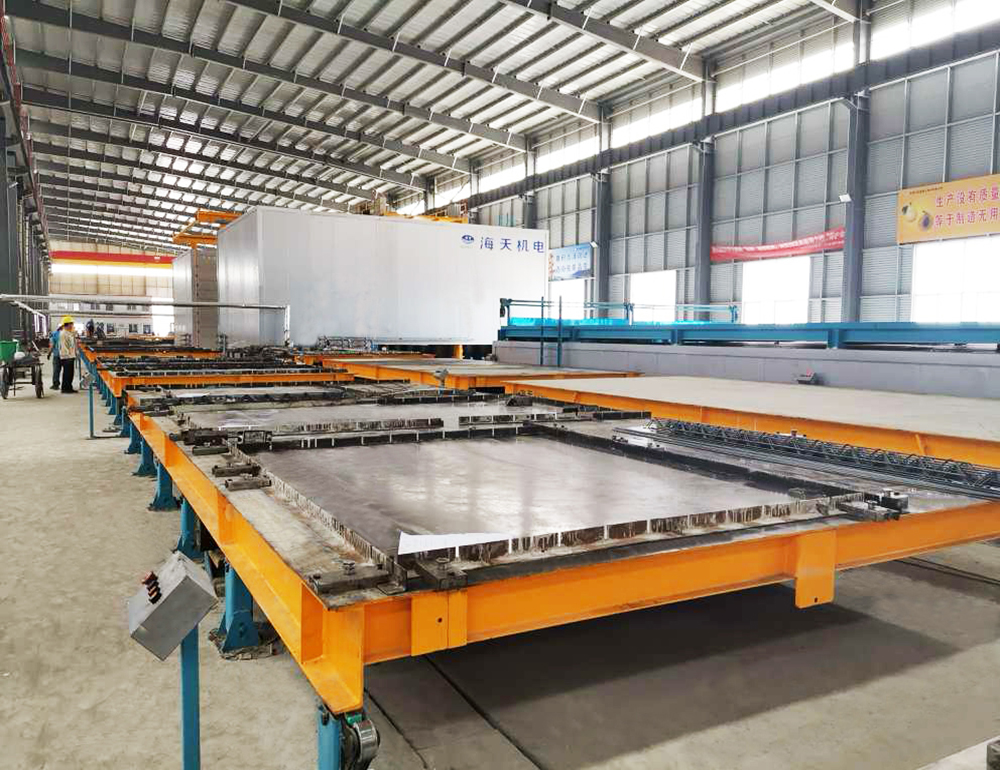

海天PC生產線設備

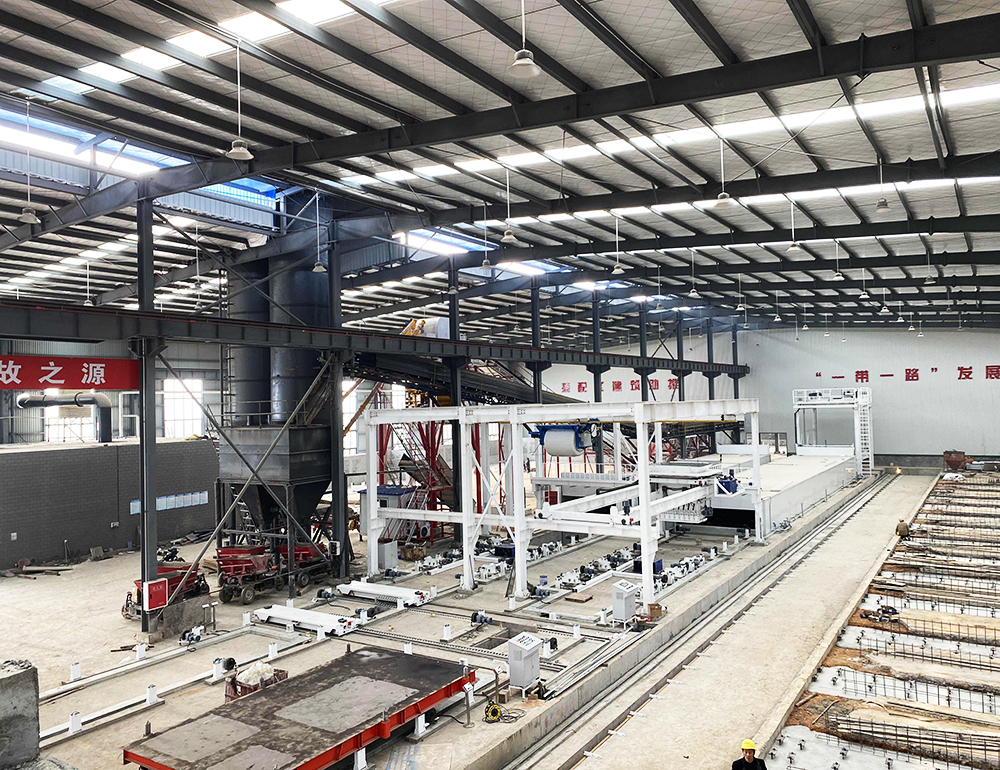

海天PC構件生產線現場

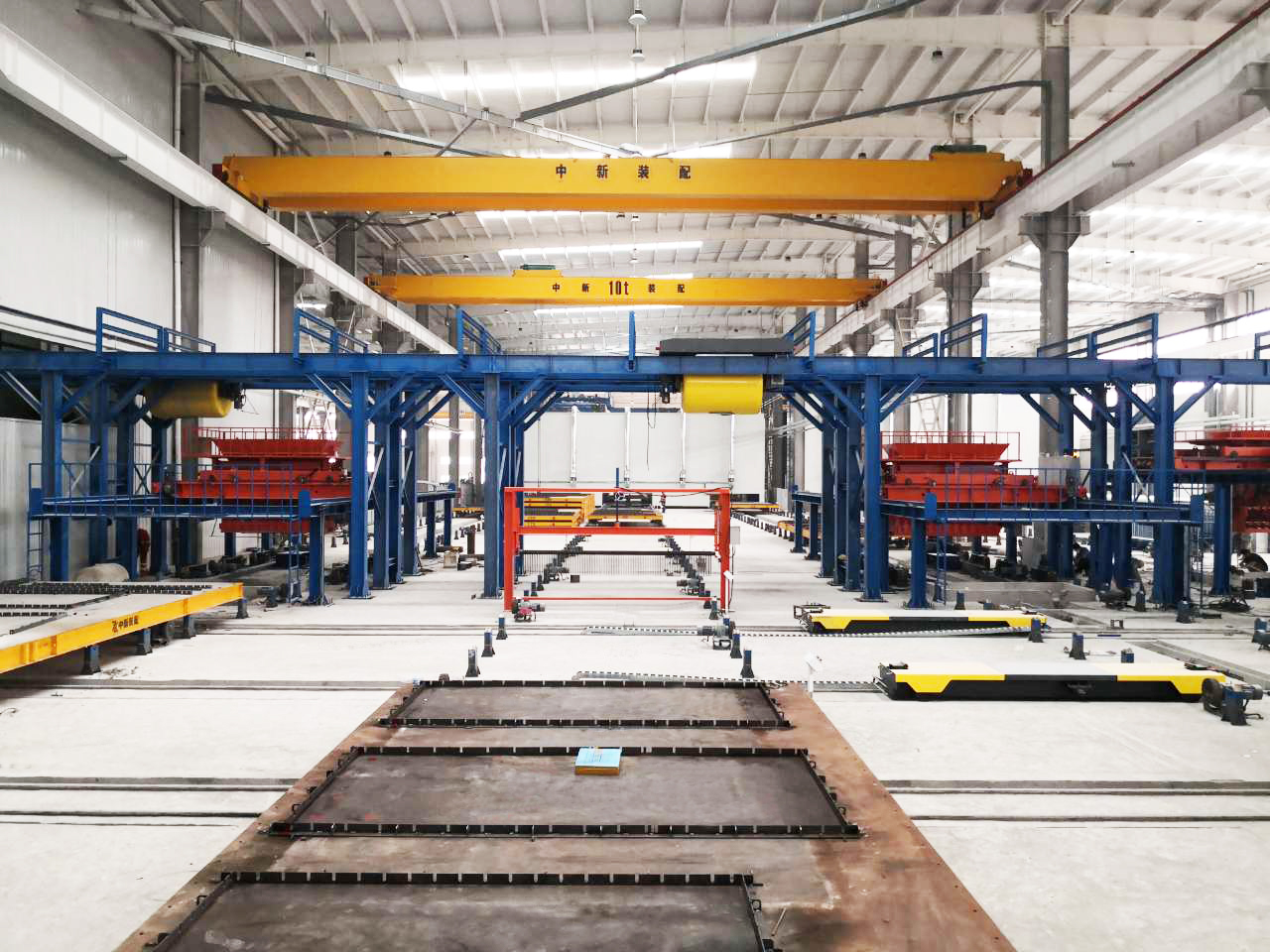

海天PC生產線現場
