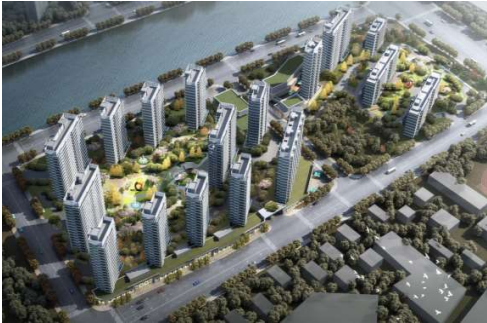

由無錫愛之虹置業有限公司投資、江蘇南通二建集團有限公司施工的“五恒”健康科技精裝修住宅項目,主要預制混凝土(PC)構件類型包括:預制剪力墻板、預制疊合樓板、預制樓梯板。裝配式建筑的預制率大于 30%,預制裝配率大于 50%。
建設單位:無錫愛之虹置業有限公司
施工單位:江蘇南通二建集團有限公司
監理單位:上海建設工程咨詢有限公司
設計單位:無錫市城歸設計有限責任公司
PC 構件生產單位:常州杰通裝配式建筑有限公司
PC 構件安裝單位:蘇州旭杰建筑科技股份有限公司

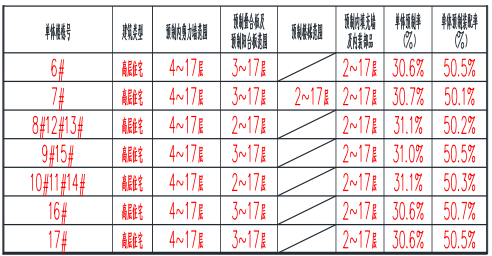

預制率概況

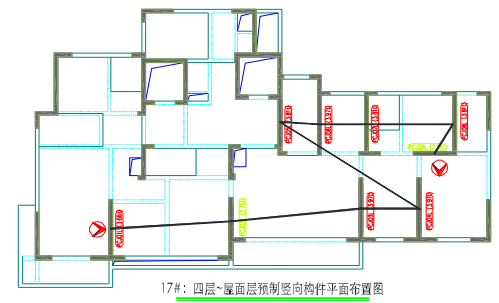

以首批次 6 棟樓舉例,預制混凝土(PC)構件類型統計匯總表及構件示意圖如下:

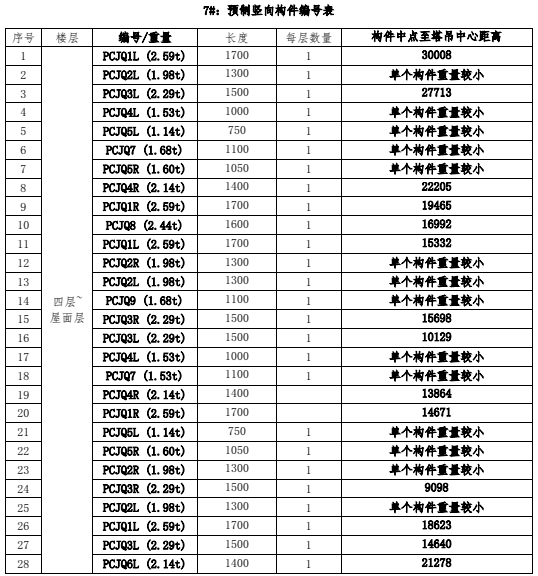

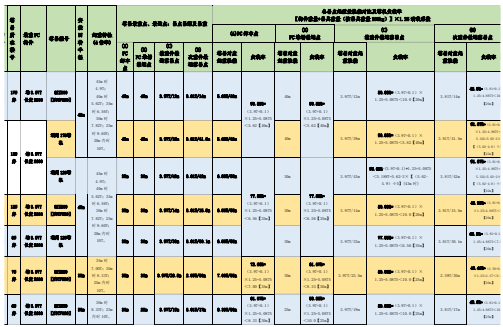

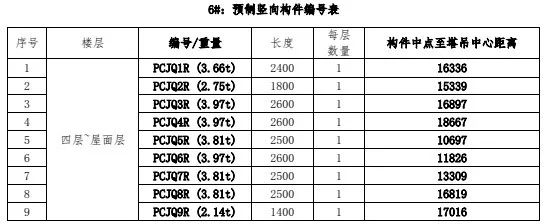

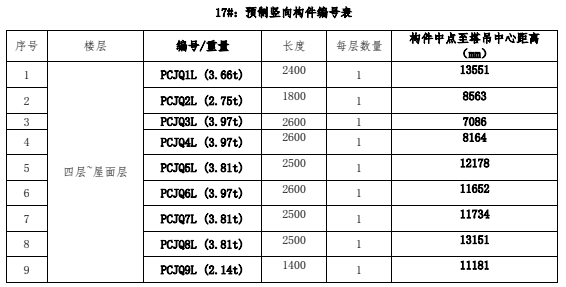

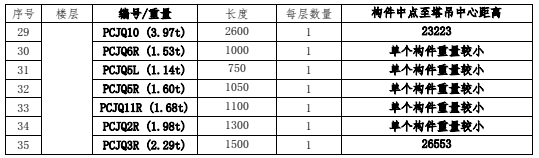

(1)預制豎向構件匯總表

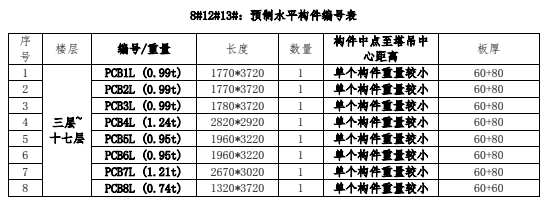

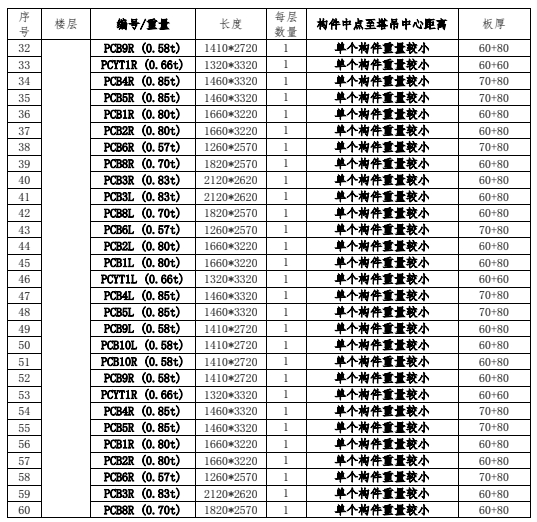

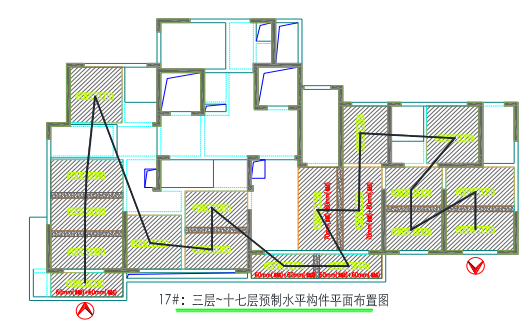

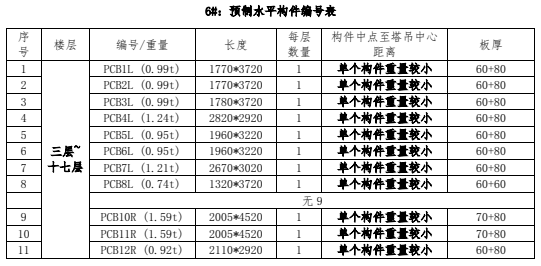

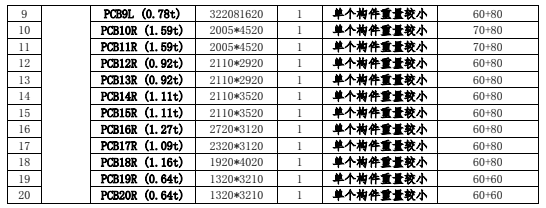

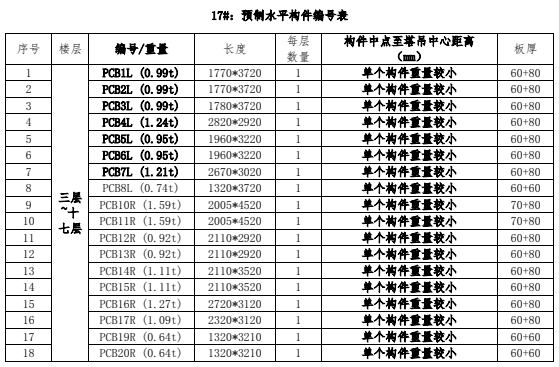

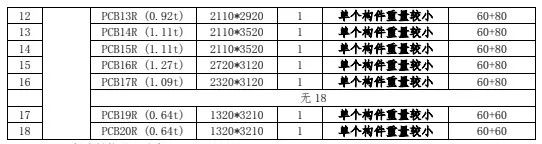

(2)預制水平構件匯總表

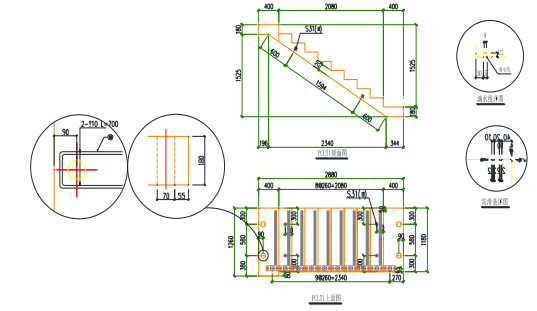

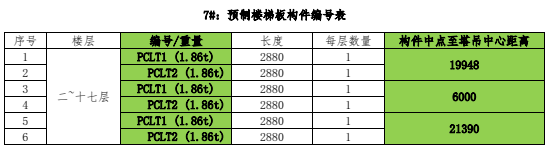

(3)預制樓梯構件匯總表
現場運輸?shù)缆芳岸褕?chǎng)設置基本要求
1. 每棟 PC 構件堆場按樓號面積的 1/3 準備;初次選堆場應避免對地庫的影響及加固、及便于安裝時的塔司視線與吊裝用時小化;堆場基底土層應硬化、四周設置排水明溝。
2. PC 構件行車道路,轉彎半徑不小于 15m,行車路寬不小于 4m,通道環通,道路兩側設置定型化格柵,掛標識,禁止越線行駛。卸車時,宜車頭進地庫頂板,避免整車上地庫對頂板的影響;按規格、品種、使用部位、吊裝順序分別設置存放場地;存放場地設置在吊裝設備的有效起重范圍內,且在堆垛之間設置通道;對側向剛度差、重心較高、支承面較窄的構件,應立放就位,除兩端墊墊木外,還應搭設支架或用支撐將其臨時固定,支撐件本身應堅固,支撐后不得左右擺動和松動。構件的存放架應具有足夠的抗傾覆性能。
3. 構件應按型號、吊裝順序依次堆放,先吊裝的構件應堆放在外側或上層,并將有編號或有標志的一面朝向通道一側。堆放位置應盡可能在安裝起重機械回轉半徑范圍內,并考慮到吊裝方向,避免吊裝時轉向和再次搬運。
4. 預制疊合樓板堆放層數不宜大于 6 層(具體按設計及相關要求)。疊合板以 4 個或更多支點碼放。用木方作墊塊,保證板面不受破壞。構件堆放要保持平穩,底部應放置墊木。成堆堆放的構件應以墊木隔開,墊木厚度應高于吊環高度,構件之間的墊木要在同一條垂直線上,且厚度要相等。構件堆放應有一定的掛鉤綁扎間距,堆放時,相鄰構件之間的間距不小于 200mm。

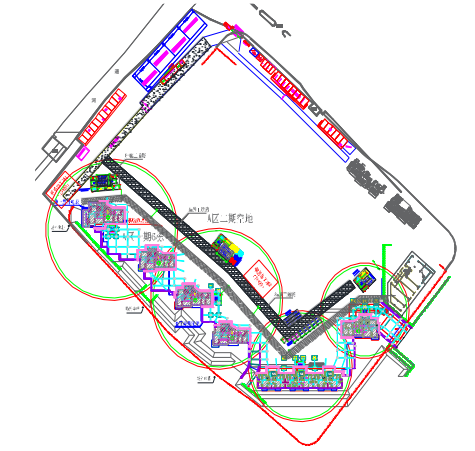

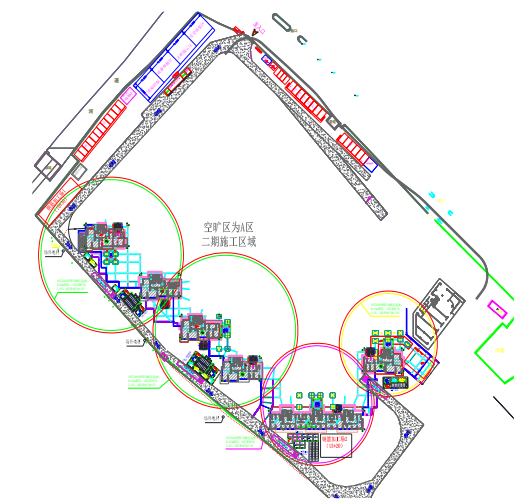

施工場地平面布置安排
1

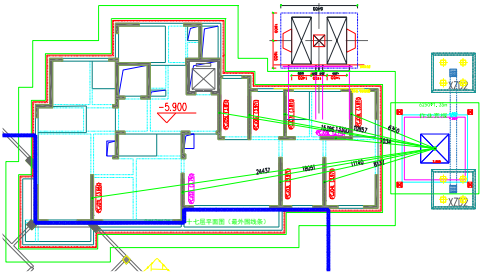

基礎及 5 層以下時場地平面布置
因各主樓全部坐落于地庫上,主樓四周均有沉降后澆帶。在滿足銷售節點目標的情況下,同步或盡早施工主樓邊上的純地庫。
2

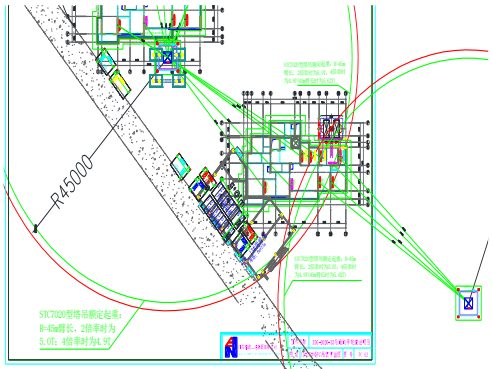

主體 5 層以上時場地平面布置
及時進行地下車庫基坑回填土,貫通施工道路。
3

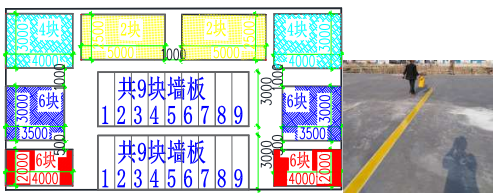

PC 構件堆放場地
PC 構件由運輸車輛卸載后堆放于每棟樓的 PC 專用堆場,并按照指定順序進行歸類堆放,提前規劃施工堆場并用明黃色油漆標識清晰,道路兩側設置定型化格柵,掛標識。禁止越線行駛。
4
裝配式構件的堆放
每個 PC 專用堆場由 4 個區域組成,分別為周材及耗材貨架、疊合板堆放區、樓梯堆放區域、PC 墻板堆放區域。

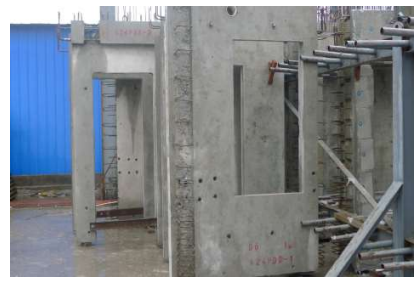

(1)預制剪力墻的堆放
其中 PC 墻板采用豎放,使用 6#、10#槽鋼焊接而成的專用支架,支架由 PC 廠家提供,墻板擱支點應設在墻板底部?jī)啥颂?,堆放?chǎng)地須平整、結實。PC 板豎向放入專用支架后兩側用木楔頂緊。
(2)預制疊合板的堆放
預制疊合樓板堆放層數不宜大于 6 層,疊合板以 4 個或更多支點碼放保持平穩。墊木要在同一條垂直線上,且厚度要相等。構件堆放應有一定的掛鉤綁扎間距,堆放時,相鄰構件之間的間距不小于 500mm。

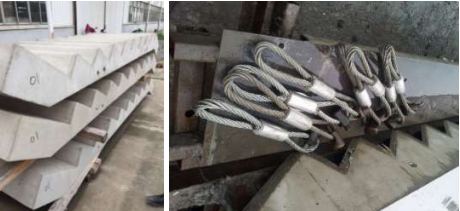

(3)預制樓梯板的堆放
樓梯堆放梯段應水平分層、分型號(左、右)碼垛,每垛不超過 3 塊,底層下面一根墊木通長,層與層之間應墊平、墊實,各層墊木在一條垂直線上,支點一般為吊裝孔位置。
(4)周材及耗材貨架的堆放
PC 周轉材及耗材專用貨柜由角鋼 L100X10 焊接而成,水平向鋪放木板隔離。

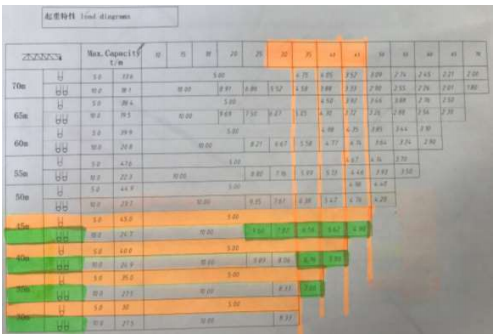

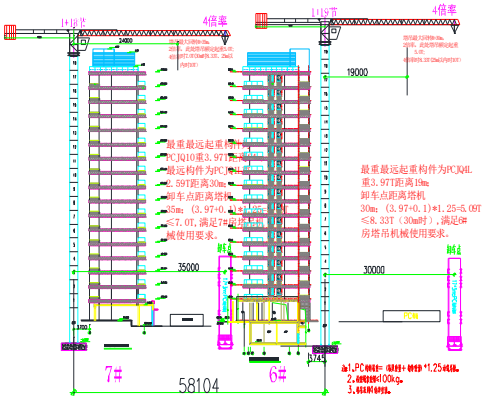

塔吊型號的選擇
1

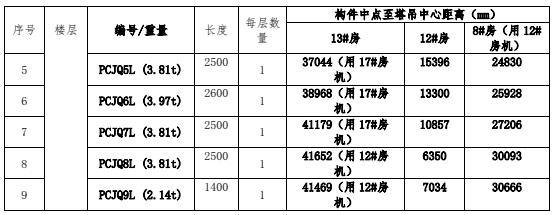

各構件重量匯總
1. 疊合板單塊重量:≤2T
2. 樓梯板單塊重量:≤2T
3. 剪力墻單塊重量:≤3.97T
2
塔吊選型中的特別注意點
1. 塔吊與主樓的距離,需保證安裝時上得去,拆卸時駕駛室、塔機套框、前后大臂等對腳手架、凸出建筑物、施工電梯的影響,順利拆卸。
2. 塔吊基礎的地基承載力需滿足塔吊機械使用要求。
3. 塔吊基礎如設置塔基樁時,需注意與主樓及地庫工程樁的施工距離。
4. 塔吊基礎如先于周邊施工的話,需注意與周邊集水坑、井等的開挖安全距離。
5. 較大構件與塔吊位置的距離,需分別計算卸車點、堆場點、安裝點的較大力矩,計算時需不要遺漏吊鉤、吊具等工具重量。

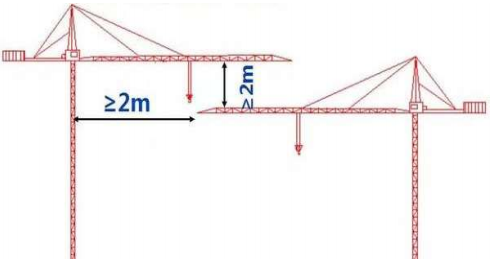

6. 注意群塔施工及后開發樓號的塔機有效臂長,是否碰先開區建筑物及腳手架、是否碰周圍已有建筑物;塔機覆蓋主樓不能有交匯盲區。
7. 塔機起重性能中注意起吊 2 倍率或 4 倍率的選擇。
8. 塔機附墻點主體結構的安全性復核。
9. 裝配式建筑選用的塔機吊裝安全系數,國家及省市目前均要求是 1.5 倍,如按 1.5 倍來選機的話,富余量對塔機的選型有較大的浪費,機械租賃費可能將高出成倍。需提前咨詢當?shù)匕脖O(jiān)部門及專家意見,在滿足當?shù)匕脖O(jiān)驗收及施工方案論證的前提下,合理確定塔機的吊裝安全系數。
總結
1. 建筑業的發展趨勢規模越來越向的大型化、節能型、工業化轉型,裝配式建筑越來越多,塔吊租賃單位也更多的轉型至提供大規格塔機,塔吊型號的合理選擇對施工的吊運周轉速度、施工工期的保障、施工的安全性均比較重要。
2. 裝配式建筑施工群塔作業成常態。平頭塔機在群塔作業及防碰撞具有—定優勢:臂長可以截短至 30 米,附著間距大附著少,附著以上懸高大,可以減少附著布置少設臨時附墻。
3. 選擇優質設備提供商,設備的品質、維保作業、施工人員等更能保障項目的安全運行。
4. 所有索具吊具必須要有合格證、檢驗報告才能投入使用。
5. 司機、指揮和起重人員需經過培訓經有關部門考核合格后,方能持證上崗作業,也更能保障施工安全。
