裝配式地下車庫疊合板全過程施工工藝

2022-07-01

都說裝配式建筑,裝配式像搭積木一樣蓋房子,那么它的具體施工工藝是怎樣完成的呢?今天就給大家分享一個裝配式地下車庫疊合板全過程施工案例,一步一圖,看完就懂了!

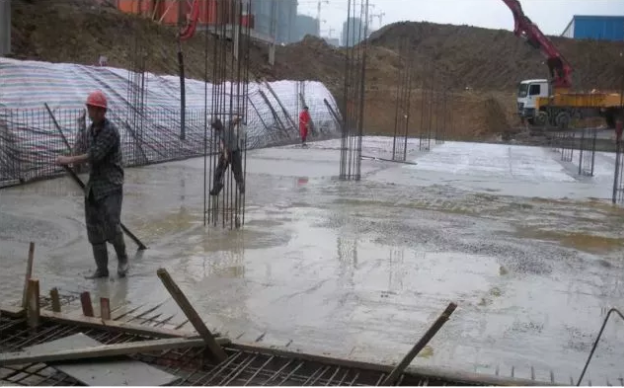

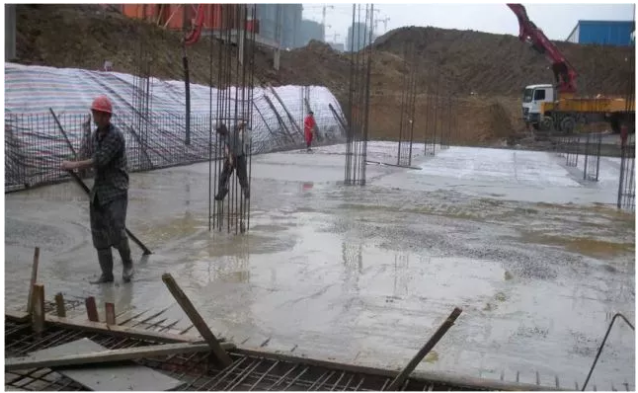

基礎底板施工


與傳統施工方法一致,只是對預留的墻體豎向插筋的尺寸及位置要求較嚴格。

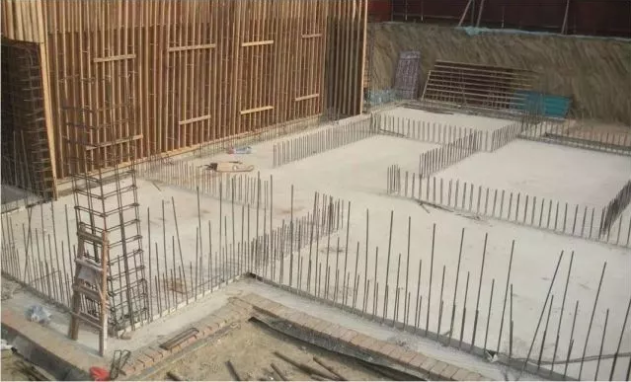

預留插筋檢查、調整


基礎底板施工完畢,墻板吊裝前應對基礎預留的墻體豎向鋼筋進行檢查和調整。

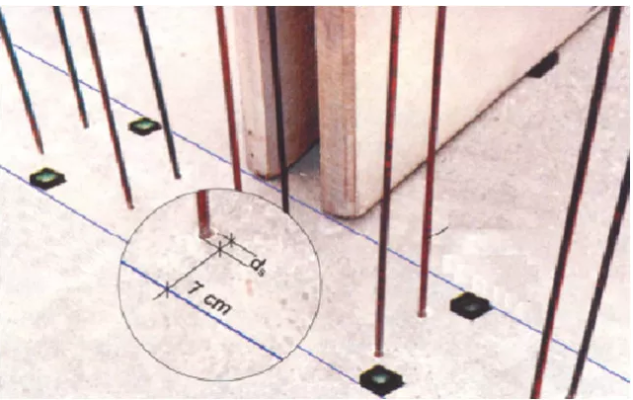

標高控制墊塊放置


墻板吊裝前要對底板基礎面進行測量,并在每塊墻板下腳放置水平標高控制墊塊。

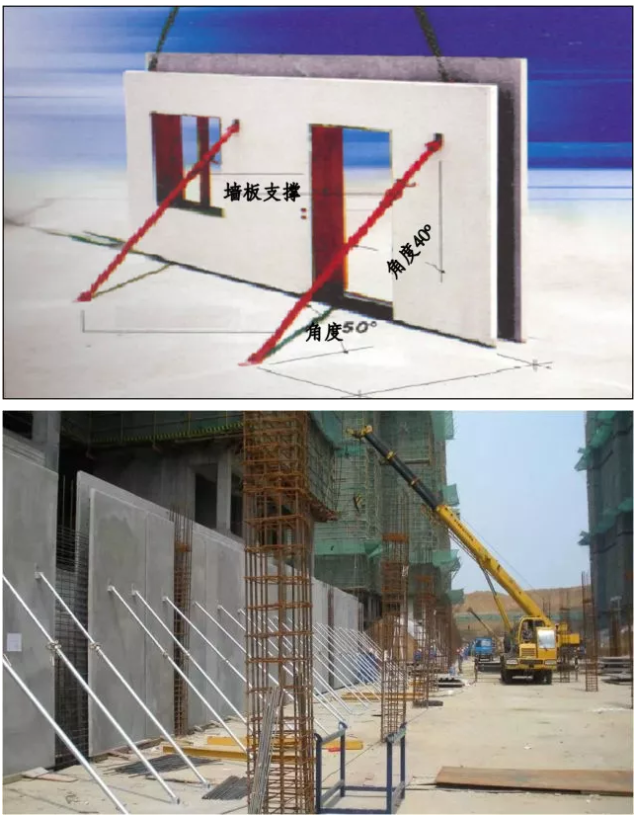

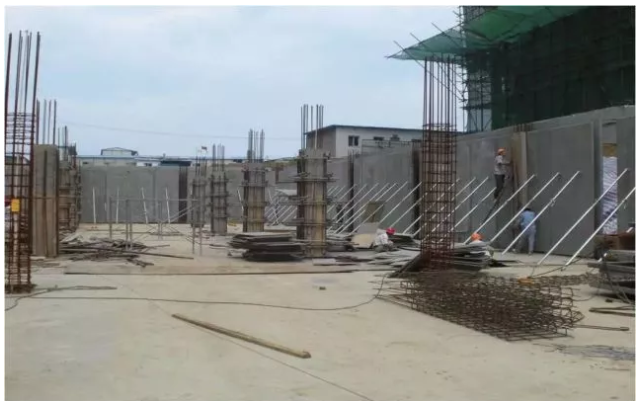

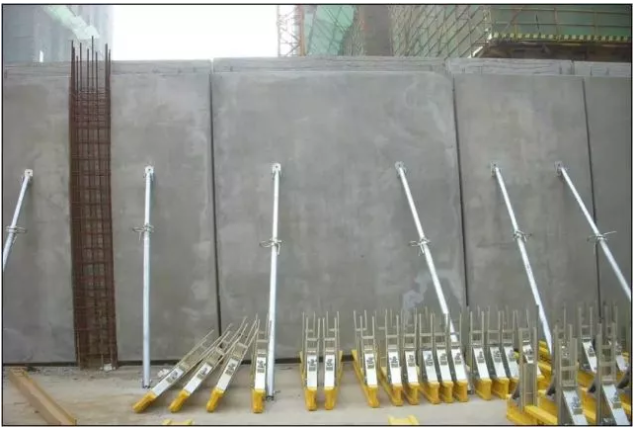

疊合墻板吊裝


疊合墻板應按要求進行吊裝,每塊墻板用兩根斜支撐固定和調整。疊合墻板吊裝應按事先制定好的方案分段進行,盡量減少挪動吊車及工具。

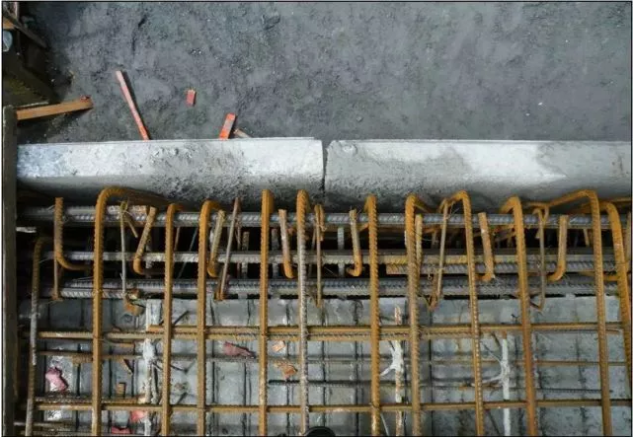

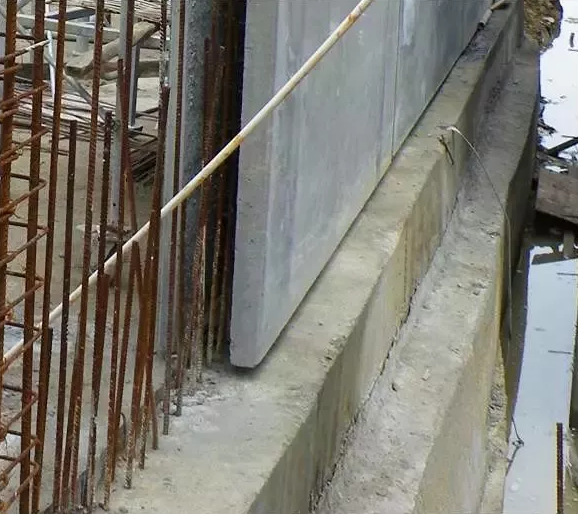

預制墻板底部及拼縫


墻板吊裝完畢后,工人即可進行拼縫處理工作,一般可用嵌縫砂漿和木條兩種方式。


現澆框架柱


疊合墻板安裝完成后,即可進行現澆框架柱施工,包括鋼筋綁扎、支模、混凝土澆筑、拆模等。

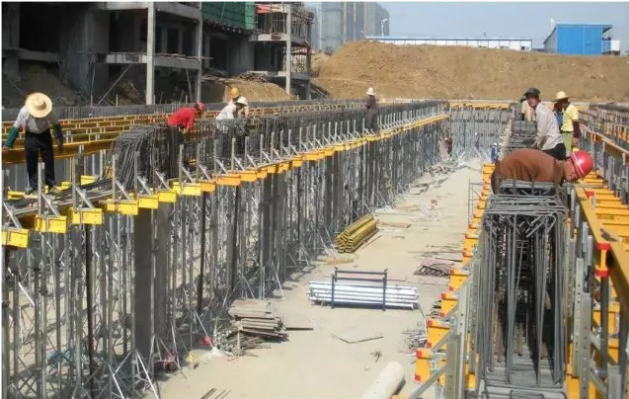

現澆框架梁施工


框架柱施工完畢后,開始進行現澆框架梁施工,包括支底模、綁鋼筋、梁側模加固等工作。

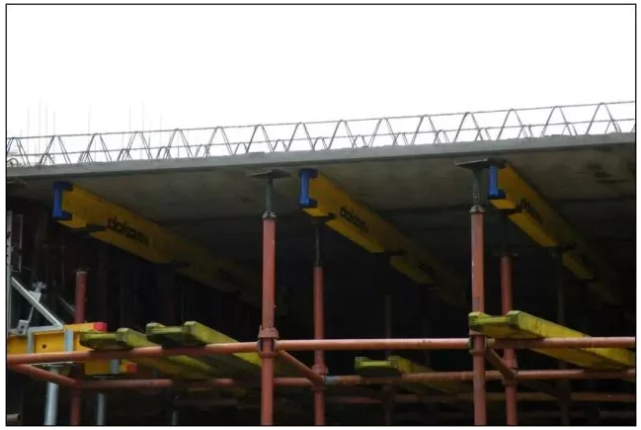

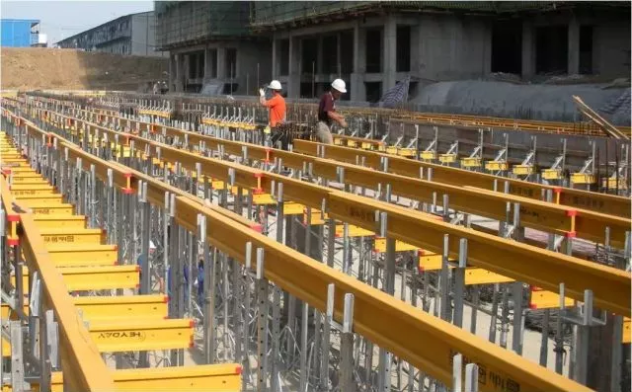

樓板支撐安裝施工


樓板支撐安裝應按設計圖紙要求進行布置,與框架梁施工穿插進行,盡可能減少施工工期。

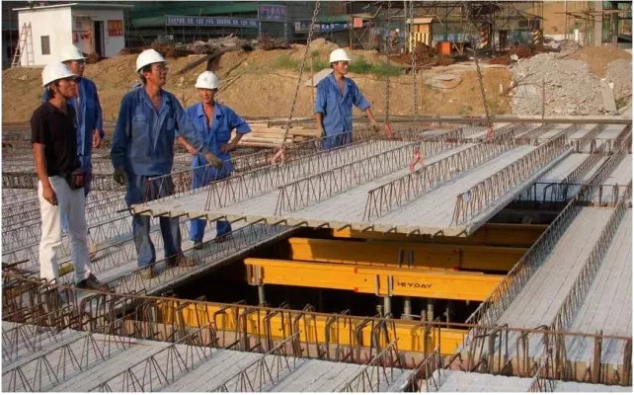

疊合樓板吊裝施工


疊合樓板吊裝,應按照設計圖紙中的安裝布置圖進行,布置圖上有詳細樓板編號、尺寸及位置。

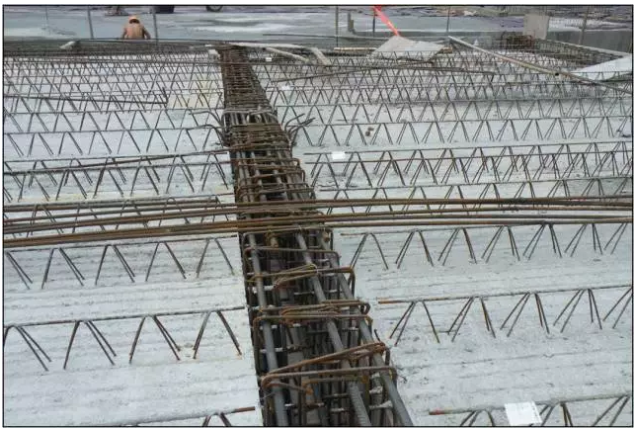

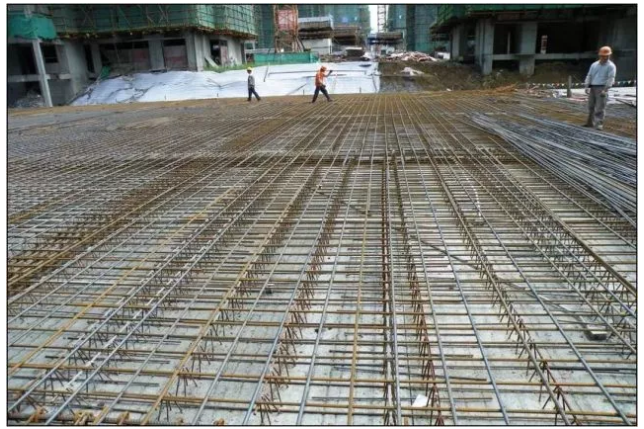

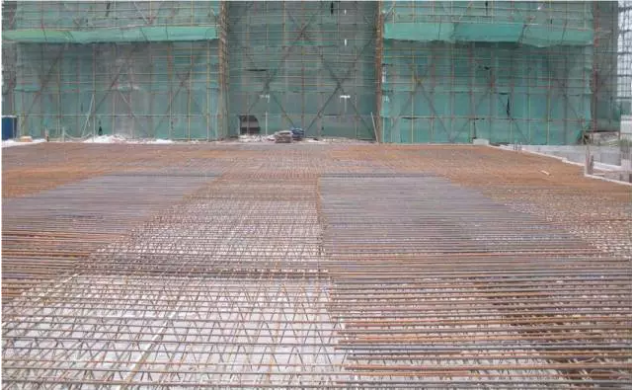

樓板上層鋼筋安裝


樓板上層鋼筋應置于格構梁上弦鋼筋上,與格構梁綁扎固定,以防止偏移和混凝土澆筑時上浮。

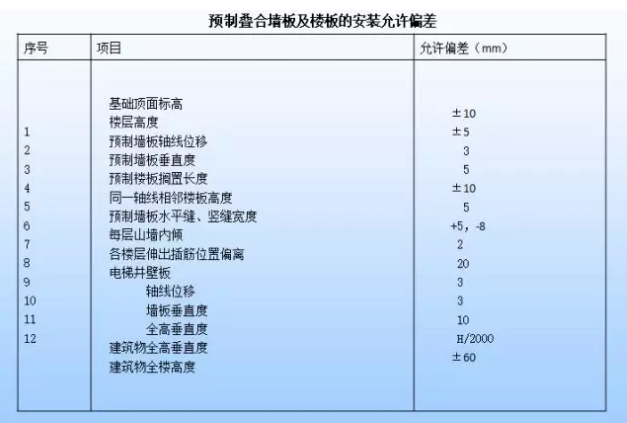

檢查驗收


混凝土澆筑前,應按相關規范對疊合板安裝及現場鋼筋綁扎等項目進行檢查驗收。

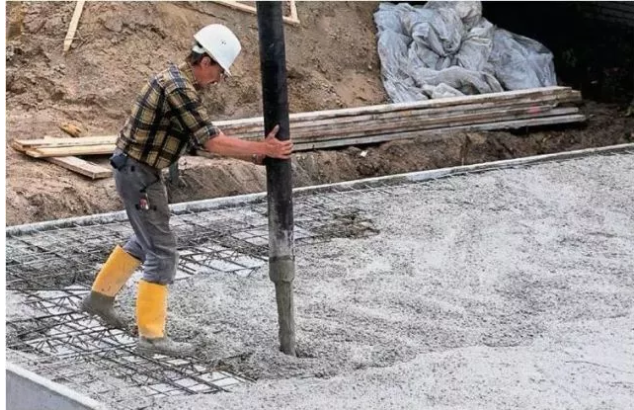

混凝土澆固


混凝土澆筑應從墻板開始,分層澆筑,每層澆筑高度不大于80cm,間隔時間一般不小于1小時。

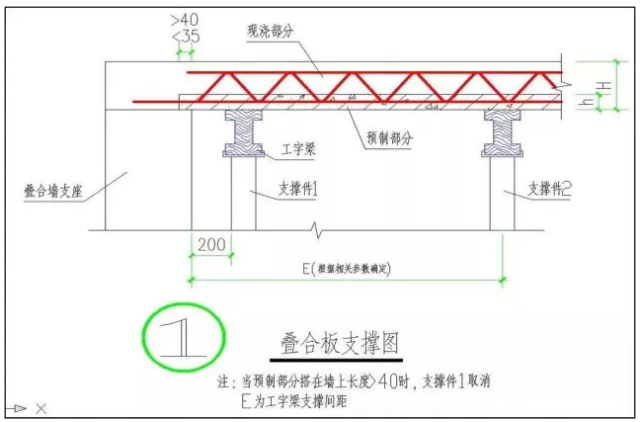

疊合樓板支撐設計節點圖


疊合樓板支撐安裝節點圖

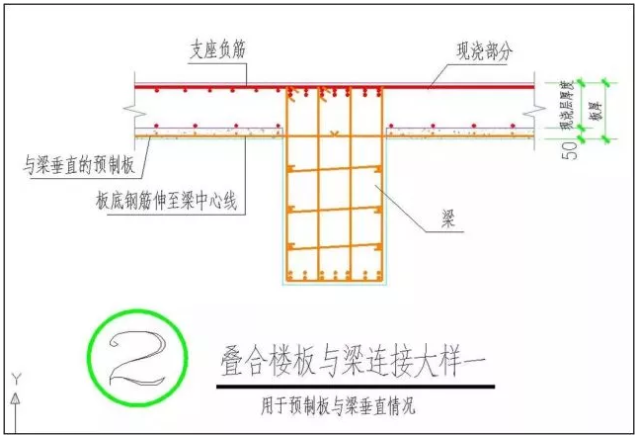

疊合樓板與梁連接設計圖


疊合樓板與梁連接安裝圖

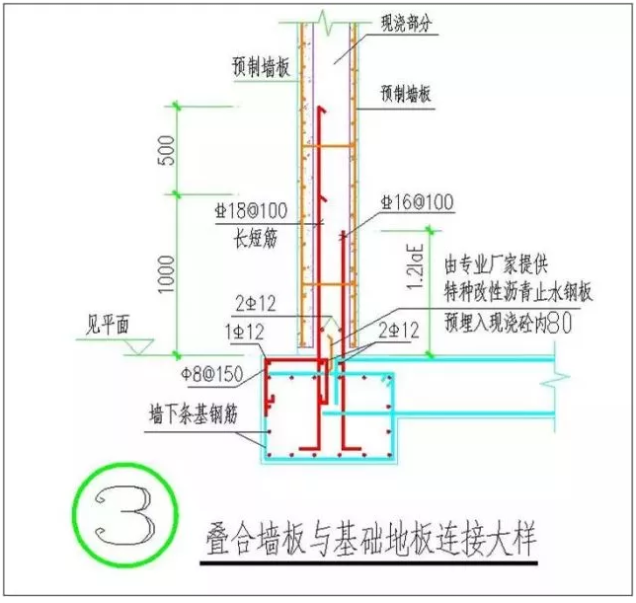

疊合墻板與底板連接設計圖


疊合墻板與底板連接安裝圖

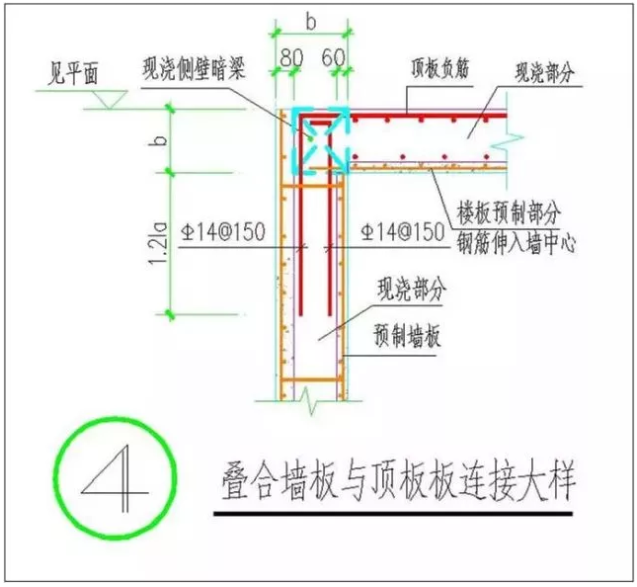

疊合墻板與頂板連接設計圖


疊合墻板與頂板連接安裝圖

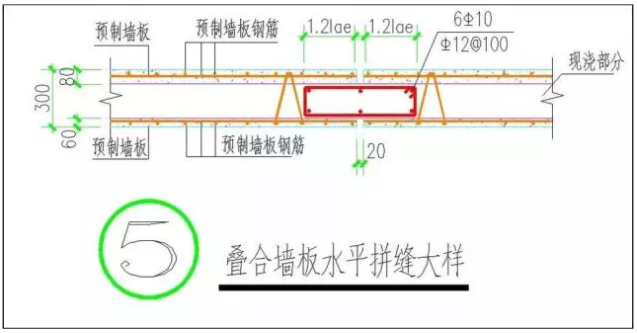

疊合墻板水平拼縫設計圖


疊合墻板水平拼縫安裝圖

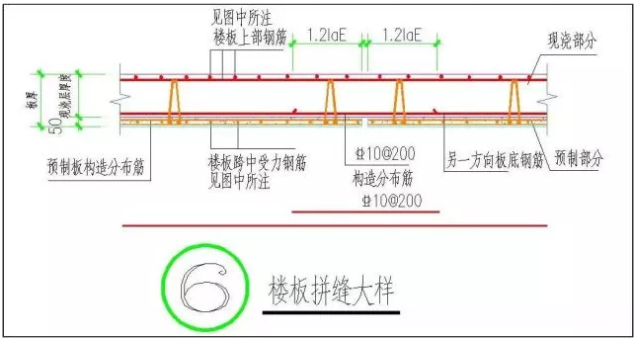

疊合墻板拼縫設計圖


疊合墻板拼縫安裝圖
