摘要
Abstract
分析裝配式建筑成本偏高的原因;提出采用一體化建造方式、標準化設計方法、EPC工程總承包組織方式、信息化管理手段及規?;瘧?yīng)用等控制裝配式建筑成本增量的措施;最后,介紹部分控制措施在工程案例中的應用情況。實踐表明,控制措施的應用降低了裝配式建筑成本,提高了綜合效益。
引言
當前,我國裝配式建筑正處在大發展的機遇期,發展條件已基本具備,各項政策、措施、技術、市場條件逐步成熟;發展態勢已基本形成,企業、工廠、項目、活動等空前高漲。然而,現階段仍存在裝配式建筑一體化程度不夠,設計與工廠生產、現場裝配等環節脫節,裝配式建筑標準化程度不高,構件深化設計 1 個項目 1 套參數標準,EPC工程總承 包模式應用不足,仍依賴傳統組織方式,信息化技術應用程度不高,規模化程度不足等問題,導致裝配式建筑比傳統現澆建筑平均成本高,在一定程度上阻滯了裝配式建筑的推廣和發展。因此,亟需通過控制措施解決裝配式建筑成本增量問題。
Part 01
一體化建造方式
一體化建造方式是以建筑為最終產品的系統思維,優化并集成了設計、采購、制作、施工等各環節的各種要素和需求,通過設計、生產、施工、高效管理和協同配合,實現工程建設整體效率和效益最/大化的建造過程。核心體現為三個一體化,如圖1所示。
1. 1 建筑、結構、機電、裝修一體化
1) 建筑、結構、機電、裝修各專業協同,形成一體化集成設計方案,避免專業碰撞,降低溝通成本,減少現場返工;不僅主體結構裝配,機電、裝修各系統也應裝配,系統提高裝配效率。
2) 采用承重、保溫、裝飾一體化技術,綜合考慮 保溫、裝飾等功能和效果,采用瓷磚反打、保溫裝飾 一體板等技術,外墻保溫、裝飾一次成型,減少二次裝修,降低成本。
1. 2 設計、生產、施工一體化
1) 通過設計優化,減少構件種類,工廠批量化生產,大大提高構件制作效率及模具周轉利用率,有效控制生產成本。設計便于生產安裝的節點,設計的產品要便于工廠自動化、規?;a(chǎn)和現場簡易化、高效化施工,從而提高效率、降低成本。
2) 研發應用鋼筋大直徑、大間距、少數量設計技術,解決傳統框架梁柱節點存在節點區域鋼筋密集、現場施工困難的問題,提升施工效率;疊合板不出筋技術,便于實現模具標準化;疊合板現場裝配板縫密拼技術,免支模、免支撐,提高裝配效率,降低綜合成本。
3) 研發應用標準化、協同化、工具化的工裝系統,針對現場建造工序標準化,形成專項裝配式施工工法和管理技術,有利于設計-加工-裝配一體化,提高效率、縮短工期、降低成本。
4) 合理計劃租賃匹配的塔式起重機、施工電梯、鋼管腳手架等機具設備進退場時間,減少租賃費用。
1. 3 技術、管理、市場一體化
1) 技術、管理、市場相糅和,高效配置資源,全面協同各方力量,有效提升裝配式建筑品質優、工 期短、成本低、綠色環保等綜合效益。
2) 建立全過程商務體系,技術策劃和設計階段商務工作提前介入應用,保證設計過程中對商務工作的充分考慮;在生產和施工階段,商務工作要引領指導生產和施工技術方法和措施,通過商務工作的全過程應用控制裝配式建筑成本。
Part 02
標準化設計方法
裝配式建筑標準化設計原則為模數統一、模塊協同、少規格、多組合,各專業一體化考慮,實現平面、立面、構件、部品部件標準化,進而實現生產工藝、施工工藝、周轉材料標準化,提高施工效率,降低材料采購成本及施工成本。四個標準化如圖2所示。
2. 1 平面標準化
建立比例控制、模數協調的系列功能單元模塊標準化設計技術,整體方案采用標準化的設計整合,提供通用化模塊接口,使各戶型之間可進行多樣化的組合。
2. 2 立面標準化
設計技術包括:飾面多樣、模數化的外圍護墻板標準化設計技術,窗墻比、門窗比控制下立面分格、排列有序的門窗設計技術,凹凸有致、錯落有序、等距控制的預制空調板、陽臺組合設計技術,基本裝飾部品可變組合,飾面色彩、質感、紋理、凹凸多樣的設計技術。
2. 3 構件標準化
基于功能單元的構件尺寸模數協調設計技術,針對客廳、臥室、廚房、衛生間的功能單元模塊,運用最/大公約數原理,按模數協調準則、通過整體設計下的構件尺寸歸并優化設計,實現構件標準化設 計,便于模具標準化及生產工藝和裝配工法標準化。如某項目只需通過5種通用化預制疊合板,即可組成品字形、蝶形、雙拼和Y字形共7類組合樓棟平面,減少構件生產成本。
2. 4 部品標準化
在標準模塊中劃分小模塊,按模數系列設計,結合模數網格確定部品尺寸,以比例控制、模數協調的方法建立系列功能單元模塊(廚房、衛生間)的標準化模塊設計技術。
Part 03
工程總承包組織方式
EPC工程總承包管理模式是消除裝配式建筑增量成本,實現效益最/大化的有效途徑,其將工程建設的全過程聯結為一體化的完整產業鏈,實現了資源優化配置,解決了工程管理碎片化、體質機制切塊分割等問題。工程總承包組織結構如圖3所示。
3. 1 設計源頭把控成本
EPC工程總承包管理模式要求以設計為主導,全面統籌采購、生產、施工各環節;總承包方管理設計,從設計方案將成本控制前置化,以設計控制項目整體造價成本;設計中因地制宜,優先使用當?shù)夭牧?,可進一步節約材料及運輸費用;通過優化設計,減少甚至實現零設計變更,避免由于返工造成的資源浪費,從而降低成本。
3. 2 集中采購
由原來隨機性的采購模式轉變?yōu)橛行虻募胁少?gòu)模式,實現材料的合理化、規?;行蛏a(chǎn),減少應急性集中生產、物料庫存及相關間接成本,降低工程項目整體采購成本。
3. 3 合理部署施工
在總承包方的統一協調、管控下,優化配置各方資源,統一施工部署,采用先進的組織管理方法和最/佳施工技術,合理安排施工工序,穿插施工,節約大宗主材、周轉材料等資源,減少人工投入,提高工效,降低成本。
3. 4 明確業主職責
業主只負責方案功能、規模、質量、進度把控;技術方案、管理方案由工程總承包方制定,將各參建方的目標統一至項目整體目標中,形成利益共同體,實現設計、生產、裝配資源的有效整合和節約,從而降低成本。
Part 04
信息化管理手段
采用裝配式建筑智能建造平臺,以EPC模式為管理思想,通過全員、全過程、全專業的“三 BIM” 應用,形成輕量化數字設計,滿足設計、采購、生產、施工各環節對建造數據的讀取、抓取需求,提高項目的信息化應用水平,從而整體提升建造效率和效益,降低工程成本。裝配式建筑智能建造平臺如圖4所示。
4. 1 建筑數字化設計
不同專業設計人員在統一平臺進行交互式設計,滿足模型基本要求和三維協同,并完成模型輕量化共享,有效減少設計過程專業間的碰撞,降低設計成本。
4. 2 智能化工廠生產
通過基于平臺的生產管理系統,對PC工廠實施管理,工廠各系統基于同一平臺協同工作,提高生產效率的同時,減少構件質量問題及不必要的返工與返廠,有效降低預制構件生產成本。
4. 3 智慧化工地管理
基于BIM模型,結合總體施工組織設計和各項施工專項方案,進行施工方案預演和施工工藝模擬,提高裝配效率,降低因交底不清而造成的返工率。通過平臺實現工程量的全過程動態更新,同時接收來自多方的過程檢驗,有效控制工程造價。
Part 05
規?;瘧?yīng)用

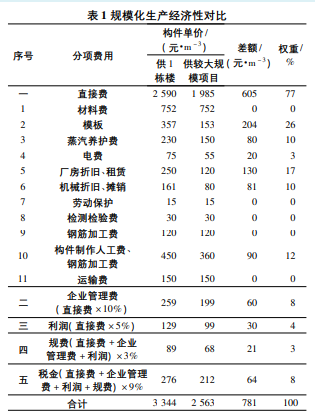

根據相關數據統計,裝配式建筑項目達到一定規模后,成本會逐步降低,尤其可降低模具攤銷費用等構件生產成本,并通過合理安排的部署減少人工成本投入。住建部科技與產業化發展中心對全國12個典型樓盤單棟樓與規?;瘧?yīng)用裝配式建筑的成本差異進行對比分析,發現規模化生產對降低生產成本的貢獻較大,使構件單價降低780元/ m3 ,降幅約23%。規?;a(chǎn)經濟性對比如表1所示。
Part 06
工程案例
6. 1 案例1
某項目總建筑面積115萬m2,最/大建筑高度為150m,由24棟住宅樓組成,住宅數量9672套,項目采用裝配整體式剪力墻結構體系、裝配式鋼-混凝土組合結構體系、鋁模為主部分預制的裝配式結構體系及鋼筋混凝土框架+預制預應力空心樓板結構體系。110m以下的塔樓結構裝配率為80%以上;150m塔樓結構裝配率為59%;裝配式鋼-混凝土組合結構裝配率為92% 。項目效果如圖5所示。
1) 采用EPC工程總承包模式
采用從方案階段開始的EPC工程總承包模式,充分發揮工程總承包工程中設計牽頭、引領的作用,從設計源頭有效控制項目成本。
2) 采用標準化設計
采用四個標準化的設計方法,通過統一標準和模數,減少預制構件和部品的種類和規格。該項目根據戶型類別設計7類預制構件,總預制構件為62122件,同一類型的預制構件在該構件中最/大占比達 50% ,提高單個構件重復率,減少構件平均加工生產成本。
3) 應用裝配式建筑智能建造平臺
通過裝配式建筑智能建造平臺,實現建筑在設計、生產、施工全產業鏈的信息交互和共享。通過BIM技術一鍵出量,整合采購清單,網上公開招采的全過程流水作業,使項目在采購及成本控制上更加便捷、有序。
4) 規?;б?/strong>
該項目為全國最/大裝配式建筑公共住房項目,中標價43.78億元,比傳統現澆體系競標價低,充分體現了裝配式建筑的規模化效益。
6. 2 案例2

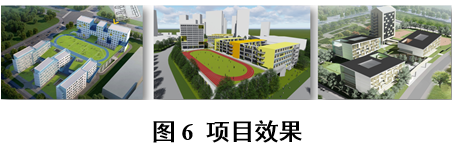

某項目為3所學校,建筑面積分別為16172,101531,75715m2 ,采用裝配式框架鋼-混凝土組合結構體系,預制構件包括預制柱、鋼梁、預應力雙T疊合樓板、非預應力不出筋疊合樓板、預制疊合陽臺、預制樓梯、預制外掛墻板、預制隔墻板等,裝配率為86.5% 。項目效果如圖6所示。
1) 采用EPC工程總承包模式
采用從方案階段開始的工程總承包模式,中標價13. 89億元,造價 6000 元/m3 ,同期該地區其他學校造價為7300 元/m3 。2018年9月底中標,2019 年7月30日通過竣工初驗,9月1日正式開學,提供8100個學位,解決了該地區學位緊張的難題。
2) 創新性采用新技術
3 所學校采用PC構件與型鋼結構的組合體系,預制柱與鋼梁水平連接節點采用高強螺栓干法連接,節點施工簡單、安全可靠,提高建造效率,總工期為10. 5個月。
3) 采用標準化構件
通過平面、立面標準化,從而實現構件標準化,3所學校預制柱、鋼梁、預應力疊合樓板、樓梯、陽臺等標準構件全部通用。減少模具類型,提高模具周轉次數,降低構件生產成本。
Part 07
結語
成本是制約裝配式建筑發展的關鍵因素,可通過一體化建造方式、標準化設計方法、工程總承包組織方式、信息化管理手段及規?;瘧?yīng)用等措施減少裝配式建筑的成本增量,提高裝配式建筑品質和綜合效益,從而促進裝配式建筑健康發展。
