裝配式建筑預制混凝土構件生產過程中,模具作為預制混凝土構件成型的主要材料,其設計方案、加工精度和組裝方式可從根本上決定預制混凝土構件的產品質量。因此需通過優化模具設計方案、控制零件加工精度和組裝準確性,提高預制混凝土構件產品質量,保證現場施工順利進行。
本文通過項目案例,研究模具對預制混凝土構件生產質量的影響,研討模具的優化設計措施,以提高預制混凝土構件生產效率。一起來學習。
一、項目概況

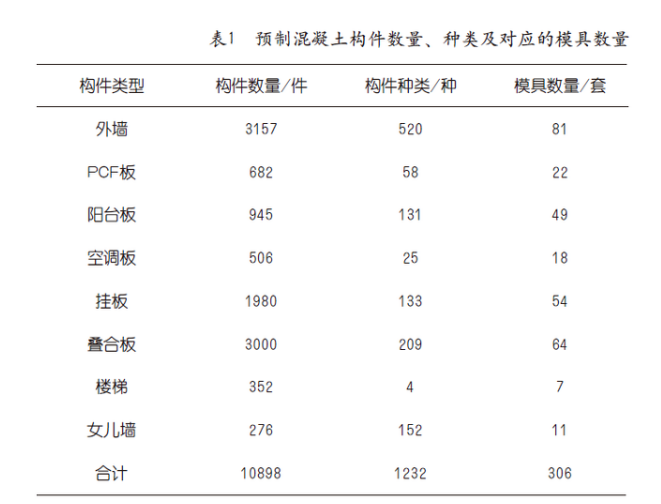

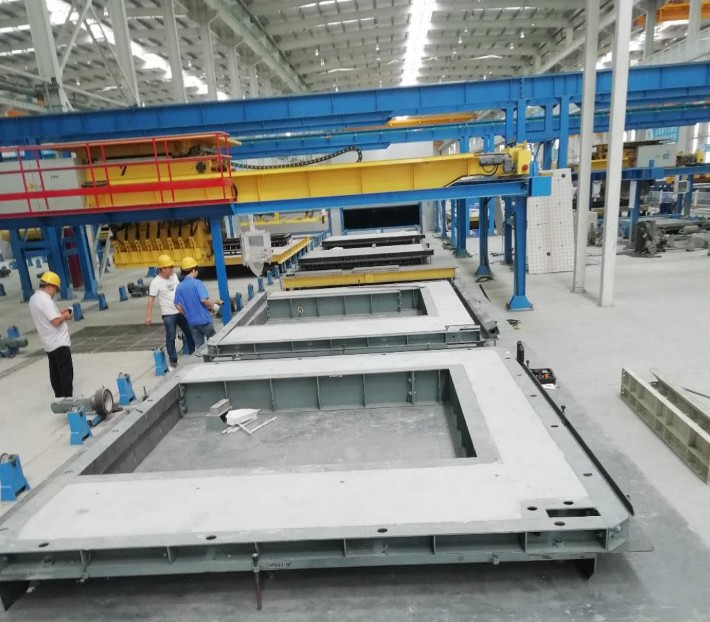

北京某工業化住宅項目采用全預制裝配式施工。各類預制混凝土構件數量、種類及對應的模具數量如表1所示。
該項目地上結構施工工期為213d,構件加工工期為198d。預制構件10898件,1232種,配置模具306套,其中預制外墻數量3157件,520種,配置模具81套,平均每套模具需合并7種外墻構件。生產過程中需頻繁改變模具組裝方式,因此模具設計時需優化節點連接和零件組合方式,以縮短組模和換模工序時間,提高組模精/確度和組模效率。
二、模具對預制混凝土構件生產質量的影響
為確定各類構件模具數量,需考慮項目施工工期,結合預制混凝土構件種類、數量和外輪廓特征,優化模具合并方案,然后按照預制構件生產工藝進行具體的模具節點設計。模具設計需遵循3個原則:保證構件質量,提高生產效率同時降低生產成本。以下就常見預制混凝土構件,分析模具設計、加工和組裝對預制構件質量的影響。

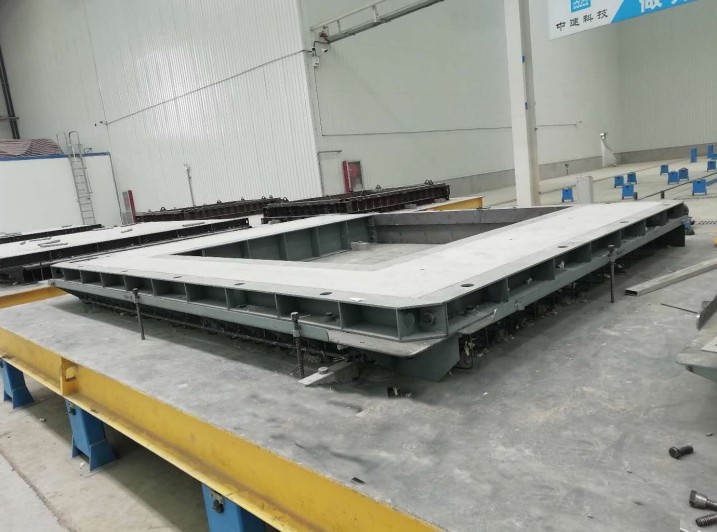

模具對預制外墻板生產質量的影響
預制外墻板由外葉板、保溫板和內葉板3部分組成。生產過程中常見質量問題有:連接灌漿套筒鋼筋偏位、預留線盒定位偏差大、陽角部位損壞、漏漿導致蜂窩麻面等。通過優化模具設計方案,提高零件加工精度和組裝準確性,可大大減少質量通病,有效提高構件生產質量和生產效率。

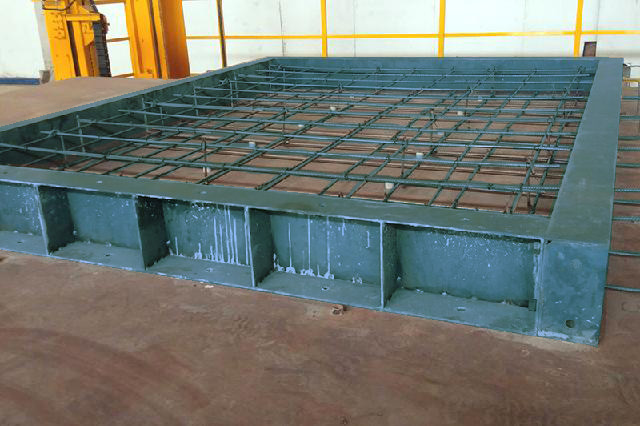

1.結構內葉板兩側模出筋孔設計
兩側出筋主要有暗柱箍筋和梁縱筋2種。
(1)暗柱箍筋出筋

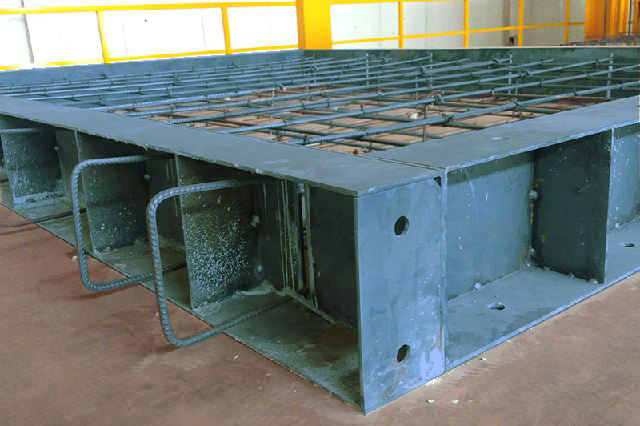

宜采用在側模開長圓孔加堵漿板的形式,此種形式的出筋孔配合定位堵漿板(見圖2),可保證鋼筋保護層厚度,同時防止混凝土澆筑時出現漏漿現象。

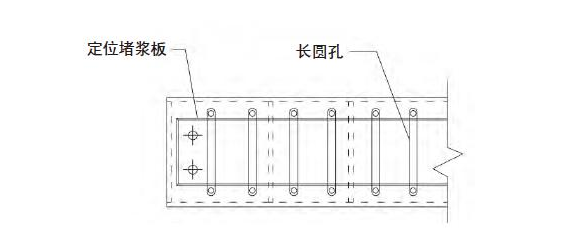

圖2 長圓孔加堵漿板側模
(2)梁縱筋出筋

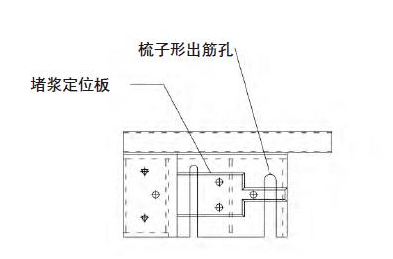

帶彎折段的梁縱筋出筋宜采用側模分段加堵漿板的形式,如圖3,4所示,其中有梁縱筋出筋段出筋孔采用梳子形孔;相較整體式側模,此種設計方便脫模,保證縱筋定位,在有效提高構件生產質量的同時大大提高生產效率。

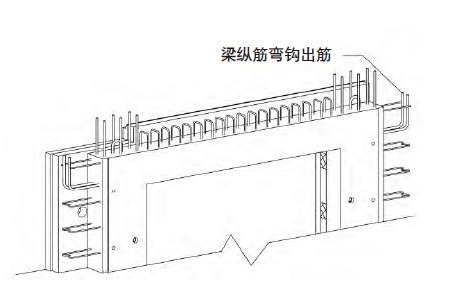

圖3 帶彎折段梁縱筋墻板
圖4 側模分段加堵漿板
2.外墻板定位工裝設計

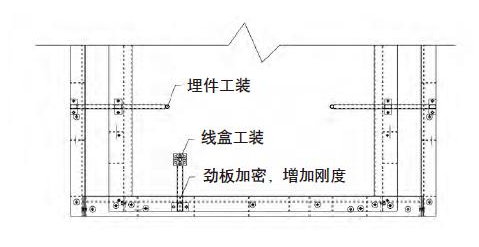

為提高預制構件中預留洞口和預埋件定位精/確度,在模具設計時要做一些工裝定位件。工裝通過螺栓或活動卡扣與模具側模固定,在側模相應位置設置加勁肋,以提高模具剛度,減小工裝變形,從而使預留預埋定位滿足設計規范要求,工裝連接和布置如圖5所示。
圖5 定位工裝連接與布置
模具對預制樓板生產質量的影響
預制樓板即疊合板,將樓板分為2層:
預制層和現澆層,預制層在工廠完成,現澆層在施工現場完成。疊合板構件生產的質量控制要點是構件邊線尺寸、鋼筋出筋定位、預留預埋定位及出筋長度等,落實到模具即邊模和工裝定位件的優化設計。
圖6 疊合板邊模

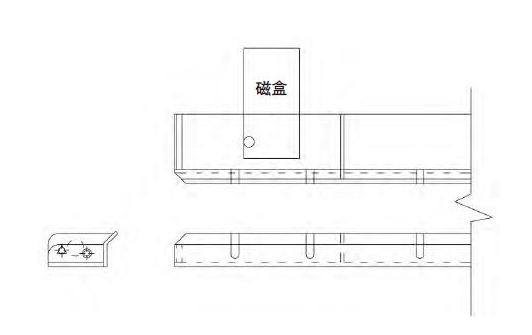

疊合板厚度一般為60~80mm,邊模采用2塊鋼板垂直組焊(見圖6),此種形式的邊??蓾M足剛度要求,且便于組裝和拆卸。邊模與模臺采用磁盒固定,可滿足構件邊線尺寸要求,同時避免模臺開孔,提高模具擺放位置的靈活性。另外在疊合板邊模對應位置設計驗收定位孔(見圖7),提高驗收效率,進一步保證構件生產質量。

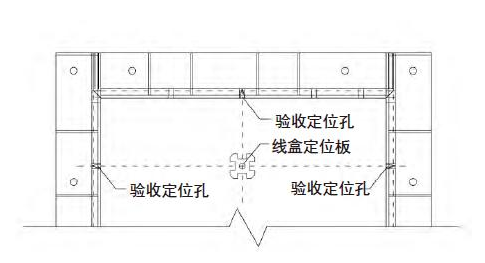

圖7 疊合板邊模驗收定位孔設置
模具對異形構件生產質量的影響
異形構件生產一般需設計獨立底模,以梁式陽臺生產制作為例,陽臺底部有下凸的反梁,在滿足建筑結構設計要求前提下,需設計獨立底模并在梁槽位置設計脫模角度(見圖8)。構件底部有凹凸造型,設計獨立底模有利于保證構件生產精度,同時提高生產效率。

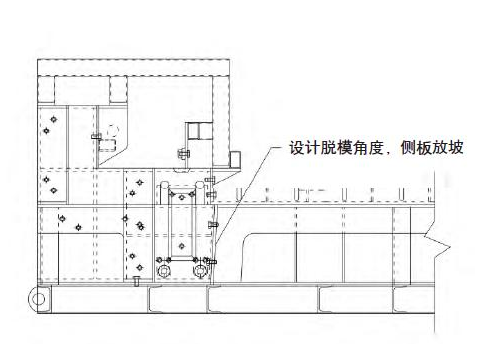

圖8 陽臺板底模設計脫模角度
三、社會效益與經濟效益
本項目通過優化模具合并方案和節點連接設計,提高預制混凝土構件生產效率,節約原材料用量,減少建筑垃圾的產生,同時減少人工投入,充分體現綠色建筑的施工理念。通過調研計算,本項目產生的社會效益和經濟效益如下。
1.按照常規一一對應的方案設計模具,預計需鋼模具600t,經模具合并和零件組合的方案優化,最終模具使用量為480t,節約120t鋼材,相當于節約2400t水和48000kW·h的電。如果換算成木模,相當于節約9t木材。
2.通過優化出筋孔節點設計,減少混凝土澆筑過程的漏漿現象,經計算得知本項目共減少51m混凝土損失,同時減少構件修補人工約300個。
3.采用鋼模具和自動化模臺生產線,提高工廠預制構件生產自動化程度,同時節約人工約50個。
4.通過合理的模具和模臺布置,優化生產線流水節拍,采用養護窯集中養護方式,節約蒸汽18萬m。
四、結語
預制混凝土構件作為裝配式建筑的部品組成,其產品質量將影響整個工程施工品質。為保證預制構件生產質量,需對模具進行優化設計、加強加工和組裝環節質量管控,同時定期組織生產人員進行技能培訓,強化對各生產工序的監督檢查,減少生產過程中的紕漏。
