01

預制裝配式建筑的定義

裝配式建筑是以構件工廠預制化生產，現場裝配式安裝為模式，以標準化設計、工廠化生產、裝配化施工，一體化裝修和信息化管理為特征，整合從研發設計、生產制造、現場裝配等各個業務領域，實現建筑產品節能、環保、全周期價值最.大化的可持續發展的新型建筑生產方式。

02

預制裝配式建筑的背景

（1）時代背景

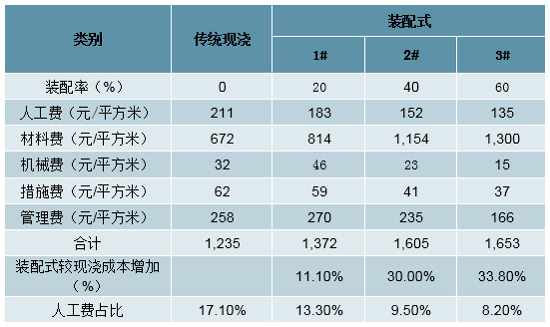

發展預制裝配式建筑有著強烈的時代背景，一是人口紅利的減少，2000年新出生的人口持續下降，2015年后開放二胎后，人口增長出現了一個小高峰，但隨后繼續下降。從表中可以看出，隨著人力成本的逐年攀升，目前裝配式建筑與傳統現澆式結構已經逐漸達到了一個相對微妙的平衡。另一方面是國家提出的供給側產業改革，從粗放的生產模式向工業化的高精尖綠色生產模式的轉變。

（2）技術背景

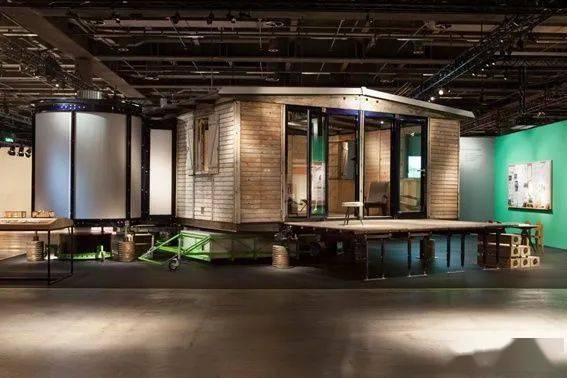

20世紀20-40年代勒·柯布西耶等一代杰出的建筑師提出了建筑工業的多米諾體系。

“我們構思了一個結構體系——骨架——完全獨立于住宅平面功能地骨架：它只承載樓板和樓梯，它由于標準地構件組成。彼此可以聯立，住宅地組合于是便具有了豐富地多樣性。……這是一種專門用于工地地現場材料，工字鋼梁臨時鉤在固定于每根柱頂端的柱環上，構成簡單地支架，通過這種方式確保樓板上下表面澆筑平整；混凝土柱就在建筑腳下澆筑，并隨著上方模架體系豎立起來。技術公司把骨架銷售到全國各地，其組合與定位取決于規劃建筑師，或者更簡便地，由顧客來決定。”

20世紀50-60年代建國初期，從前蘇聯搬、抄了單層工業廠房體系。該體系中的柱、吊車梁、人字形屋架和薄腹屋面梁、槽型屋面板、天溝板和槽，均采用預制生產，圍護結構多為磚砌體。在這個年代構件的預制生產大多是在工程現場，且多為非預應力構件，技術水平不高，質量也不穩定。

1960s，工業建筑的主要構件已是工廠化集中生產，構件質量明顯提高；特別是預應力技術在鋼筋混凝土預制構件企業得到推廣應用，不但節省了原材料，還提高了構件的性能。

1976年以前，預制板因?yàn)槭沟蒙w樓速度快，價格相對便宜，質量相對來說也有保障，因而在全國范圍內被大力推廣。直到唐山大地震摧毀了整整一座城市。

進入九十年代后，由于（部分）裝配式建筑自身有許多問題，主要可用“熱、裂、漏“來概括，和現澆結構相比，這些問題更顯突出。于是現澆結構幾乎全部替代了裝配式結構。

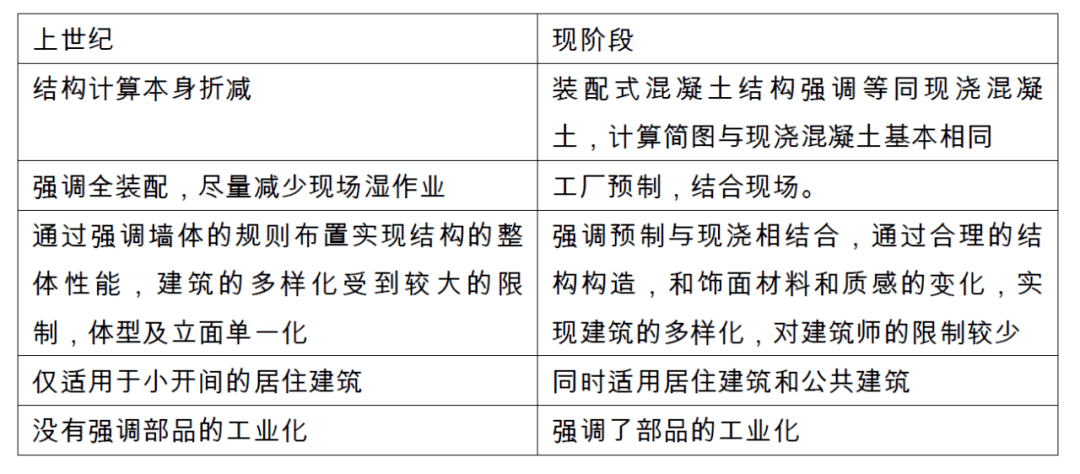

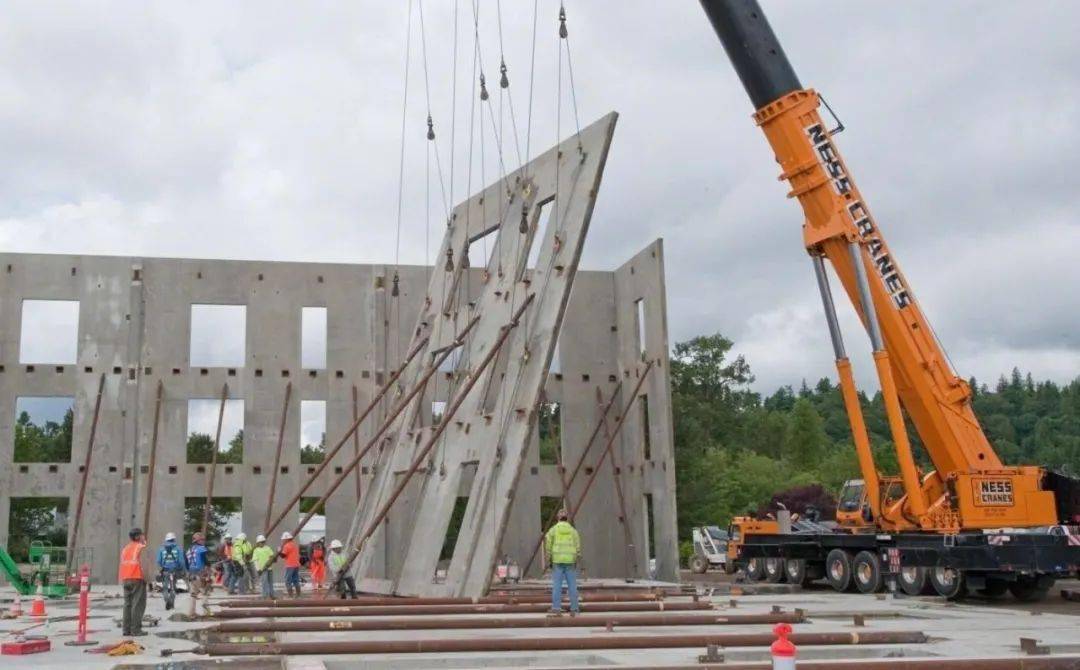

在進入21世紀后，裝配式建筑在設計概念及技術上有了一定程度的積累和進步。

03

上海地區預制裝配式建筑的適用范圍

由于目前無論是PC還是鋼結構，其總的造價仍然高于傳統現澆混凝土結構，因此少做或者不做裝配式仍然是各大甲方的訴求，根據滬建建材〔2019〕97號，如下建筑可以不考慮裝配式建筑：

（1）建設工程設計方案批復中地上總建筑面積不超過10000平方米的公共建筑類、居住建筑類、工業建筑類項目，所有單體可不實施裝配式建筑。

（2）高度100米以上（不含100米）的居住建筑，建筑單體預制率不低于15%或單體裝配率不低于35%。對平屋面或坡度不大于45°的坡屋面房屋，房屋高度指室外地面到主要屋面板板頂?shù)母叨龋ú话ň植客怀鑫蓓敳糠郑?；對坡度大?5°的坡屋面房屋，房屋高度指室外地面到坡屋面的1/2高度處。

（3）建設項目中獨立設置的構筑物、垃圾房、配套設備用房、門衛房等，可不實施裝配式建筑。

（4）當居住建筑類項目中非居住功能的建筑，其地上建筑面積總和不超過10000平方米，且其與本項目地上總建筑面積之比不超過10%時，地上建筑面積不超過3000平方米的售樓處、會所（活動中心）、商鋪等獨立配套建筑，可不實施裝配式建筑。

（5）當工業建筑類項目中配套生活用房及配套研發樓等地上建筑面積總和不超過10000平方米，且其與本項目地上總建筑面積之比不超過7%時，地上建筑面積不超過3000平方米的配套生活用房、配套研發樓等獨立非生產用房，可不實施裝配式建筑。

（6）技術條件特殊的建設項目，可申請調整預制率或裝配率指標。

04

上海地區預制裝配式建筑的計算

然而多數情況上海地區在土地出讓時，一般會按照預制率40%或預制裝配率60%的要求寫入規劃條件中去，因此對于目前絕大多數項目，裝配式建筑是一個必須的選擇。針對兩種計算要求，在上海的計算細則里，給出了兩種計算方法。

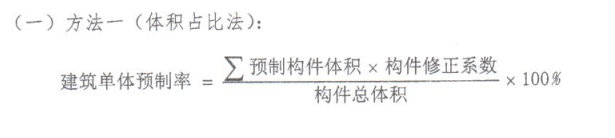

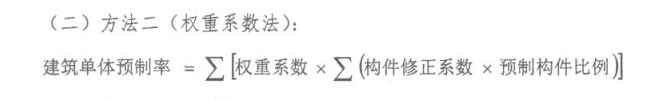

方法一比較簡單明了，及采用預制構件的體積比，方法二為權重系數法，與墻體、樓板等構件的厚度無關，僅與墻體長度、樓板面積、構件數量相關。因此，一般對于200mm以上的裝配式外墻，尤其是夾心保溫外墻，方法一更為合理。

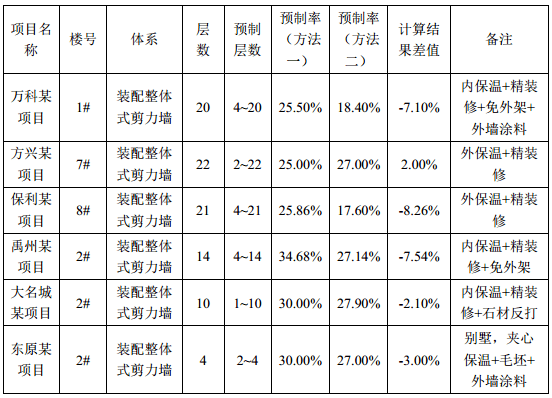

在這種計算規則下根據一些項目的計算案例比較，可比較明顯地得出，對于住宅項目而言，使用方法一的計算更為有利。

住宅：

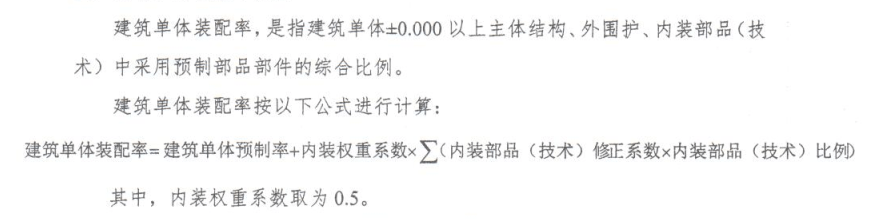

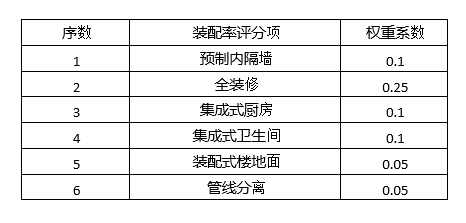

另一種情況是針對現在越來越多的精裝修住宅，有業主提出，若考慮精裝部分的預制，是否采用60%預制裝配率的要求更為經濟。若考慮精裝部分，則必須采用方法二即權重系數法進行計算，計算規則如下：

新的計算規則較老版提高了部分部品部件的權重系數，在老規則下，全裝修權重系數十分低，計算上毫無優勢。新版規則提高了全裝修權重系數，盡管如此，通過計算比較，如下表：

當考慮以上全部項目時，內裝權重系數0.5，內裝部品修正系數0.65，按照80%裝配率計算為26%，按照60%預制裝配率計算，仍需34%構件實施預制。這幾乎與40%預制率相差無幾，且目前集成式衛生間和廚房，其品質上并不太高，因此總的來說，選擇使用40%預制率計算仍是較為經濟的。

05

預制裝配式建筑的設計及施工

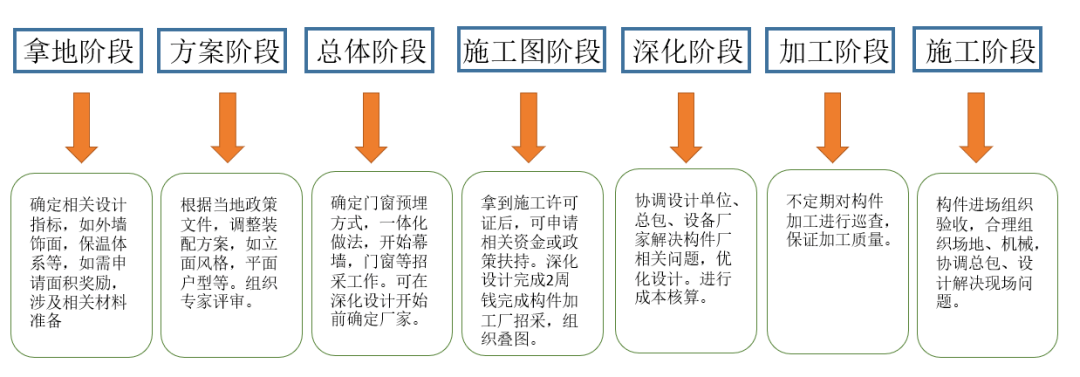

對于PC結構而言，一般來說有如下流程：

對于PC項目而言，施工圖設計單位、PC深化單位、總包、PC加工廠、門窗廠家、空調、太陽能、新風、衛浴等廠家均需有效地整合信息。例如，施工圖階段：當各種設備供應廠家的設備對深化設計構成影響時，應在深化設計開始前的施工圖階段進行招采；深化階段：各種設備的供應廠家應提出設備安裝要求，明確設備安裝需要土建進行調整和預留，反饋深化設計單位；構件加工階段：與加工廠配合，保證設備點位位置、型號準確。

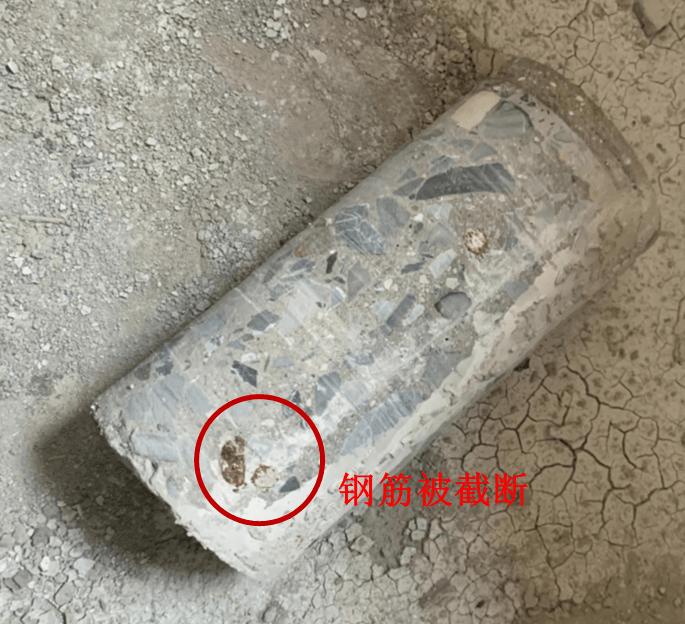

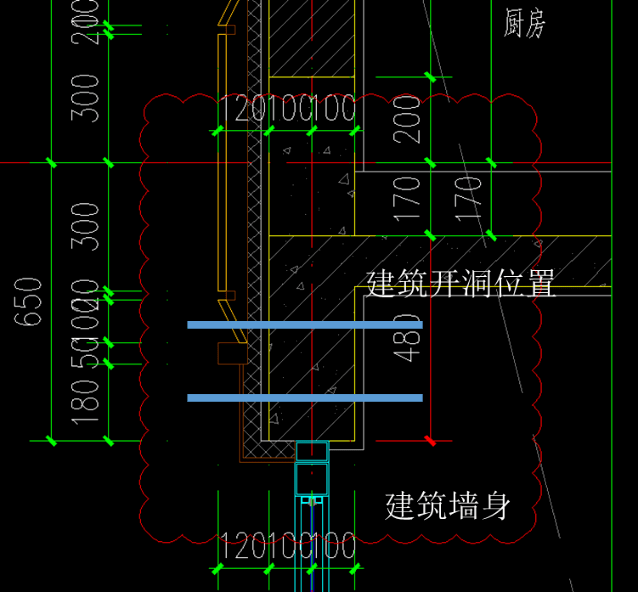

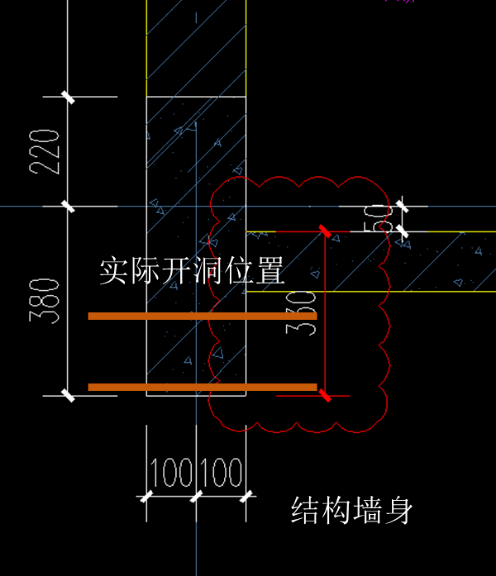

然而現實往往不盡如人意，如下案例中，建筑墻身圖與結構墻身圖不符，結構圖中，結構梁上翻，下面留了150mm的空間給PC墻，由于趕工的原因，此洞口為后開，沒有預留，而開洞信息盡在建筑圖中表述，當工人依據建筑圖開洞時，卻沒有注意到這其中差別，直接將洞口開到了結構梁底，打斷了梁的縱向主筋。

現場照片如下：

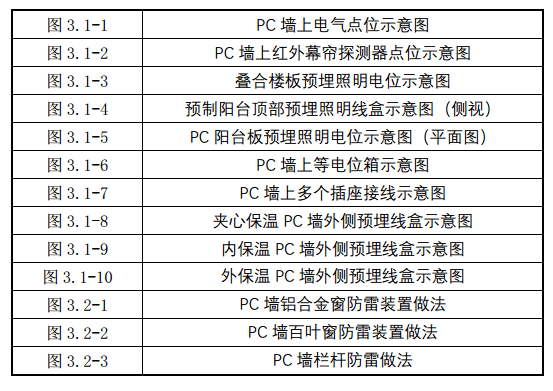

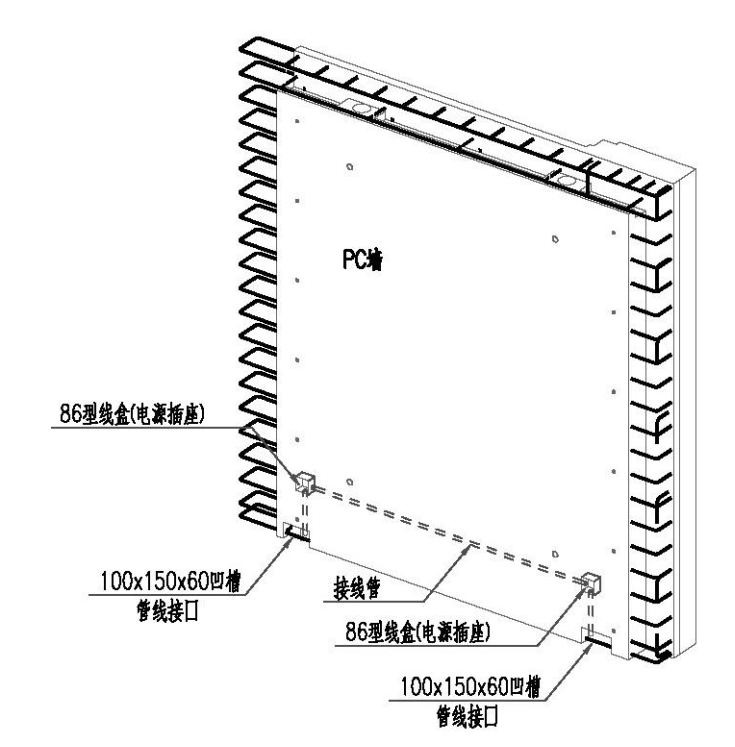

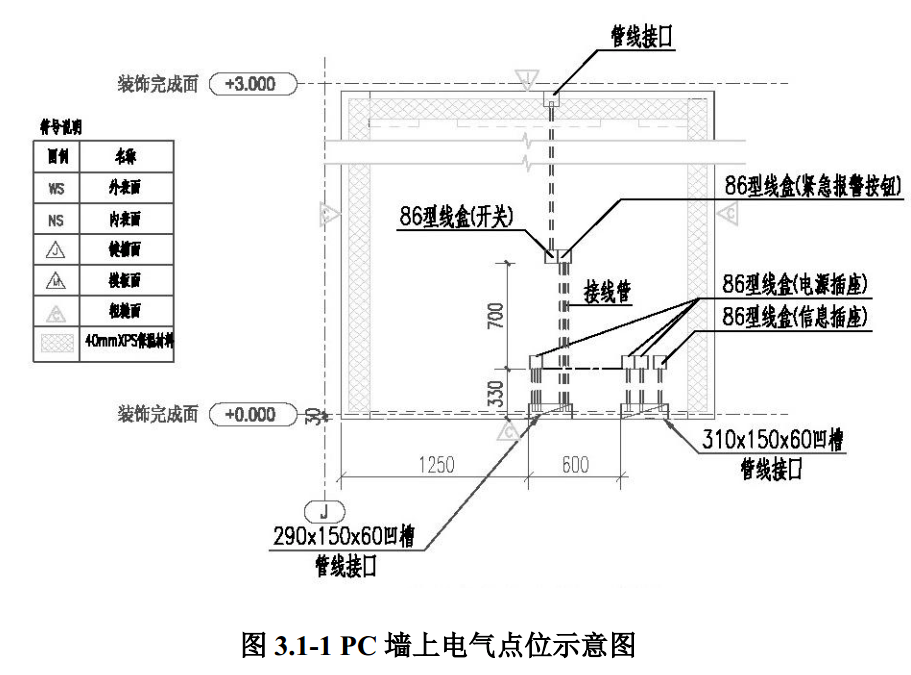

因此，對于PC結構的從設計到施工，都面臨著一系列的管理問題需要解決。針對各個專業，尤其是精裝項目，原先可以后置的專業都需要前置，例如精裝二次機電深化，電氣專業所需提資有：

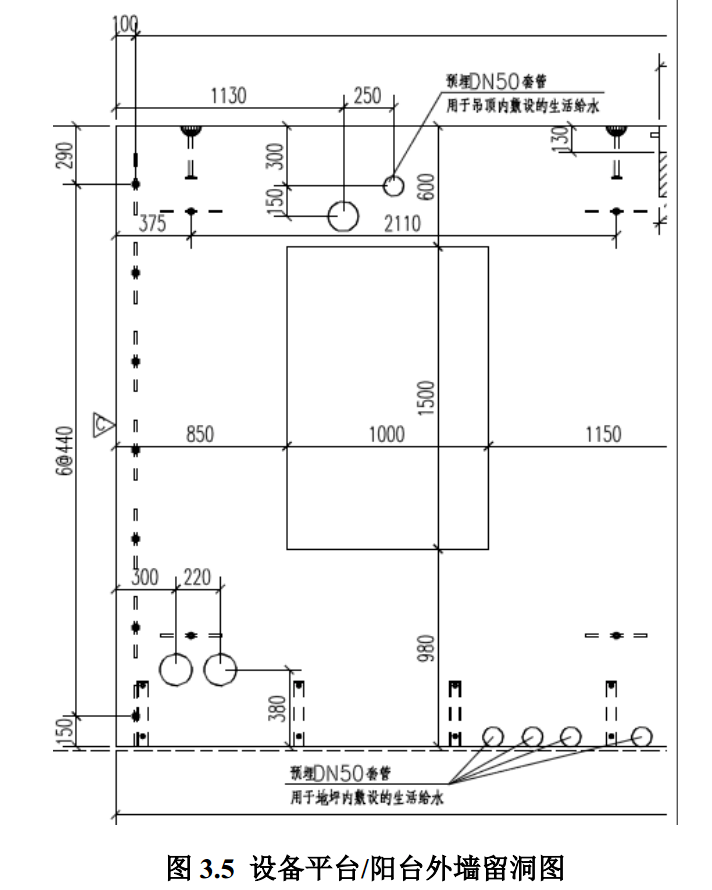

給排水專業：

PC 設計應共同參與決定在預制構件中預埋的給排水管、止水節、地漏、穿墻套管等的做法和節點，例如穿墻套管的材質和墻內外高低差、管線穿墻穿板處的防水處理、預留孔洞的大小和允許偏差等；

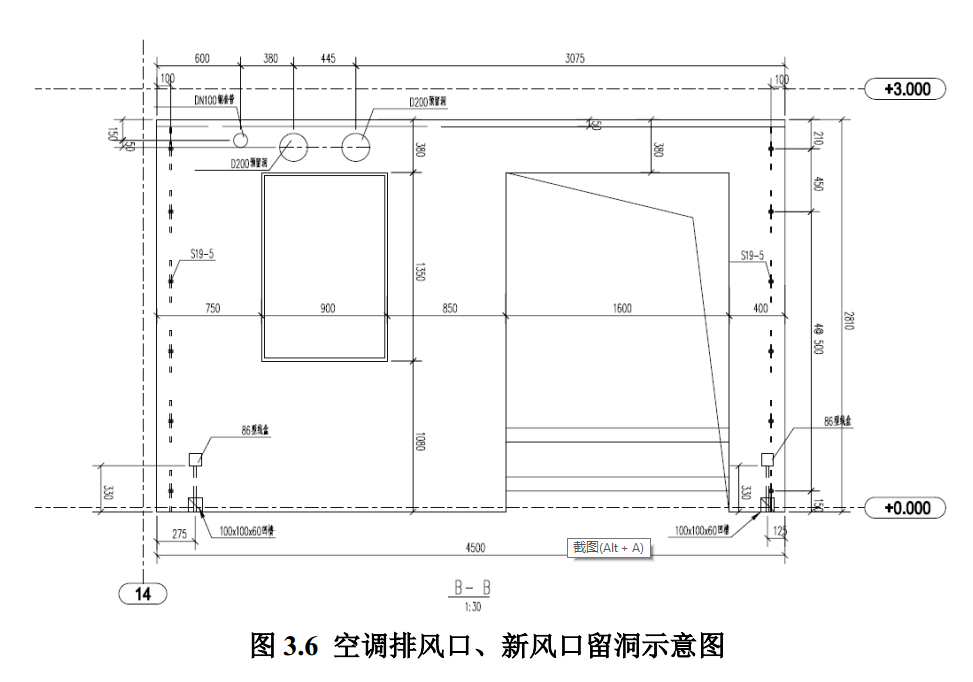

暖通專業：

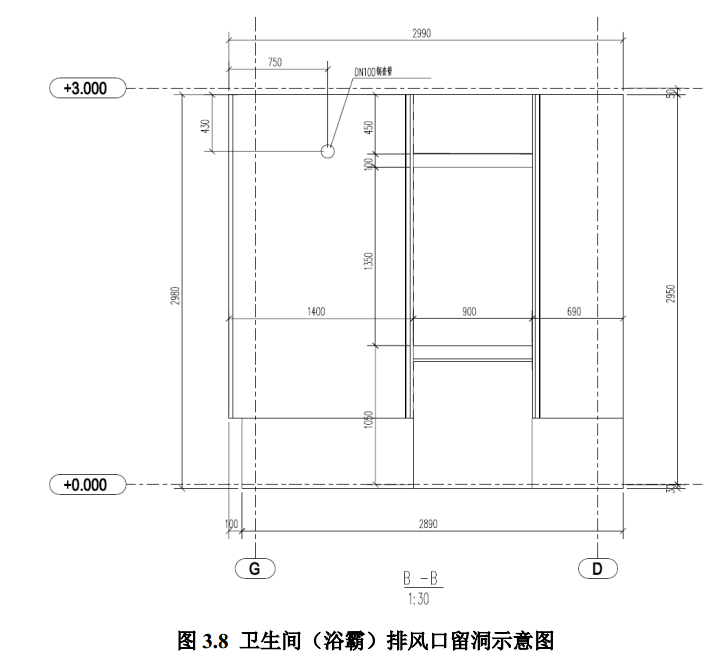

提資時應注明預制構件中需要預留的新風、空調、排風孔位置和相關的尺寸規格。

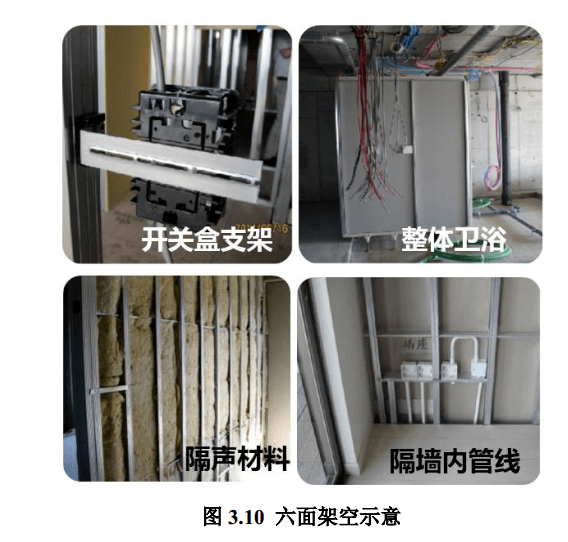

針對這種復雜管理情況，工業化內裝管線分離（Skeleton Infill）體系會是一個可行性的選擇。

這種體系機電設備完全脫離于主體結構，易于維修、更換，但對房間的套內面積會有一定的損失。
