裝配式建筑策劃方案與成本分析

2021-01-12

次

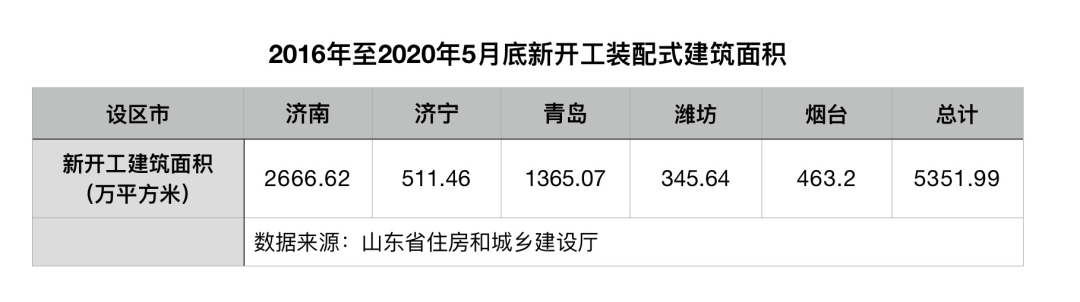

為貫徹落實國辦發[2016]71號文件大力發展裝配式建筑的實施意見，近幾年山東省已先后出臺《關于大力發展裝配式建筑的實施意見》《關于進一步促進建筑業改革的十六條意見》《山東省綠色建筑促進辦法（省政府令第323號）》等文件，并編制了山東省裝配式建筑發展規劃，明確了該省裝配式建筑發展目標、重點任務、支持政策。濟南市明確公共租賃房、棚戶區改造安置房等政府投資類項目應全面采用裝配式建造，開發項目新開工民用裝配式建筑面積占項目建筑面積的比例應不低于土地出讓合同中的約定，如合同無約定，原則上按30%執行 (平陰、商河按15%執行)。實體經濟項目原則上不強制要求裝配式建筑比例指標。裝配式建筑應符合國家和山東省《裝配式建筑評價標準》（GB/T 51129-2017）/DB37/T 5127-2018 的基本規定，其中裝配式建筑單體裝配率要達到50％以上；截止2020年，據山東省住房和城鄉建設廳統計，2016年至2020年5月底，濟南、濟寧、青島、濰坊、煙臺分別累積新開工裝配式建筑2666.62萬平方米、511.46萬平方米、1365.07萬平方米、345.64萬平方米、463.2萬平方米，合在一起總面積達5351.99萬平方米。

一、山東省裝配式建筑的評價標準及要求

山東省《裝配式建筑評價標準》DB37/T 5127 - 2018關于裝配式建筑的評價標準：

l 、主體結構部分的評價分值不應低于 20 分，其中梁、板、樓梯、陽臺、空調板等構件的評價分值不應低于10分；

2 、圍護墻和內隔墻部分的評價分值不應低于10分；

3、應采用全裝修；

4 、裝配率不應低于50%。

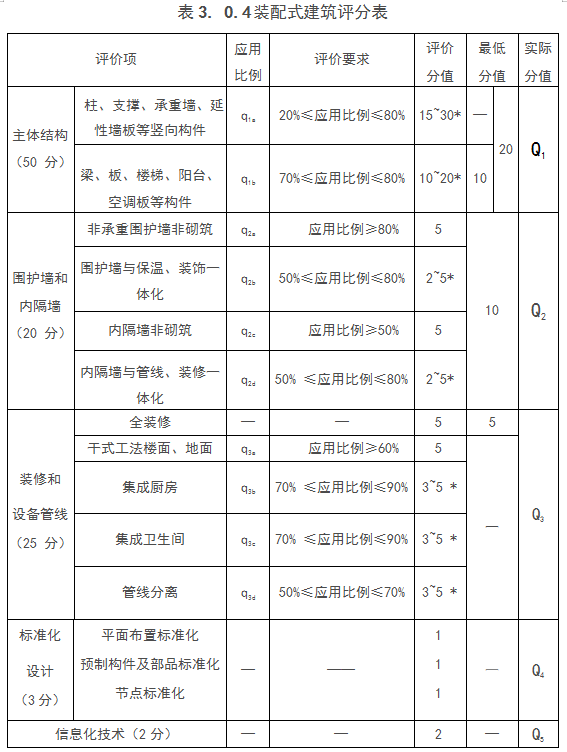

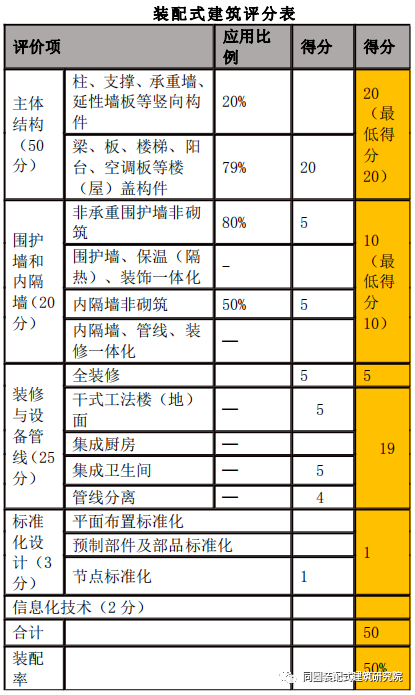

裝配率應根據表 3.0.4 中評價項分值按下式計算：

式中：P——裝配率；

Q1——主體結構指標實際得分值；

Q2——圍護墻和內隔墻指標實際得分值；

Q3——裝修和設備管線指標實際得分值；

Q4——標準化設計指標實際得分值；

Q5——信息化技術指標實際得分值；

Q'——評價項目中建筑功能缺少的評價項分值總和，Q4、Q5評價項不包含在內。

注：1、高精度模板內設保溫材料現澆一次成型的非承重圍護墻體，滿足無空腔復合保溫結構體要求且應用比例≥80%時，非承重圍護墻非砌筑評價項得2.0分。

2、采用高精度砌塊拼接內隔墻且應用比例≥80%時，內隔墻非砌筑評價項得2.0分。

3、圍護墻、保溫、裝飾僅實現兩者一體化，評價分值區間應為1.2~3.0。

4、內隔墻、管線、裝修僅實現兩者一體化，評價分值區間應為1.2~3.0。

5、表中帶“*”項的分值采用“內插法”計算，計算結果取小數點后1位。

二、裝配式建筑評價的多方案比選

“成本”、“質量”、“運維管理”是目前裝配式建筑發展的三大痛點，很大程度上是前期策劃及項目定位出了問題，適宜的、成熟的裝配式策劃方案在整個裝配式項目成本控制、質量管控、施工管理中起到至關重要的作用。裝配式策劃方案的目的是在前期策劃階段所做的政策分析和土地合同分析、產品定位分析、以及項目開發進度質量成本銷售等多目標的平衡與協同。正如中建科技集團董事長葉浩文先生說：要降成本只能從規劃方案做起，否則神仙都不行。根據前期項目的實踐，我們整理了四種經典策劃方案，列舉了各方案的優劣勢及方案的適宜環境。

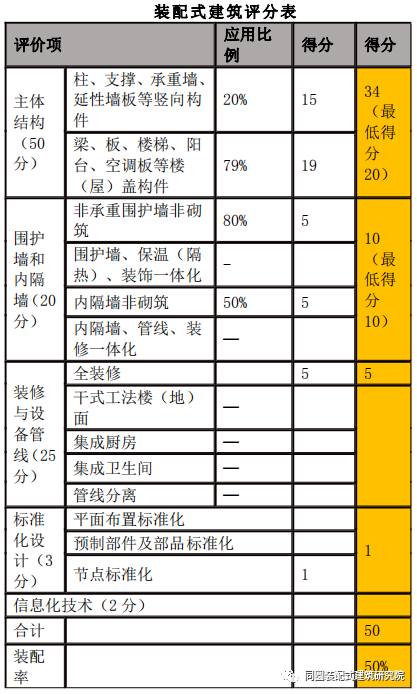

方案一

三明治外墻方案

本方案采用主體豎向構件、主體水平構件、預制內隔墻、全裝修、標準化設計，主體豎向構件采用三明治外墻。

優 勢 | Advantage

1、結構保溫一體化，無需后做保溫，減少了后做外保溫的工期，避免了傳統保溫構造滲水、脫落等問題；

2、濟建發（2019）22號文件：預制外墻建筑面積不超總建筑面積3%的部分，不計入容積率，僅限三明治外墻。

3、三明治外墻自帶50-60mm厚混凝土保護層，滿足防火要求，避免傳統保溫消防隱患。

4、三明治外墻自帶50-60mm厚混凝土保護層可計入房產測繪面積，增加可售面積。

5、裝配式裝修不用考慮，滿足全裝修即可。

劣勢 | Disadvantage

主體結構成本增量較多，對施工單位技術要求水平較高。

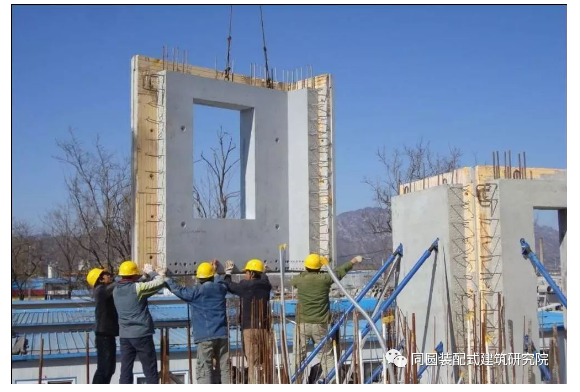

方案二

預制內墻或預制內頁板方案

本方案采用主體豎向構件、主體水平構件、預制內隔墻、全裝修、標準化設計，主體豎向構件采用外墻內頁板或預制內墻。本方案采用主體豎向構件、主體水平構件、預制內隔墻、全裝修、標準化設計，主體豎向構件采用外墻內頁板或預制內墻。

優 勢 | Advantage

1、預制內墻標準化程度較高，構件生產成本較低。

2、施工工藝及構造相對三明治外墻簡單成熟；

3、裝配式裝修不用考慮，滿足全裝修即可。

劣勢 | Disadvantage

1、主體結構成本增量較多，對施工單位要求水平較高；

2、無法實現保溫結構一體化；

3、非承重外隔墻需要額外選擇。

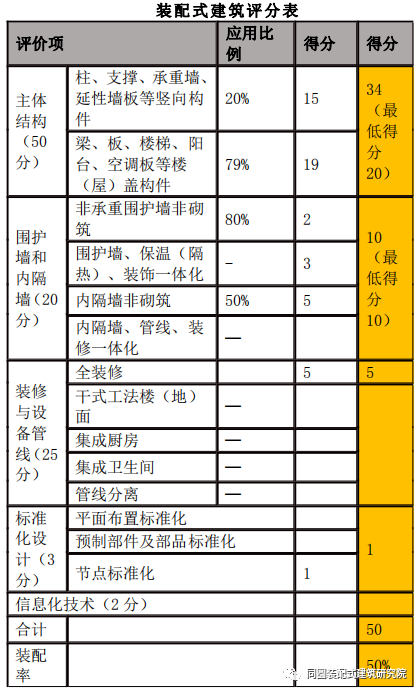

方案三

復合保溫一體化方案

本方案采用RQB、PSI、IPS體系+高精模板+主體豎向構件、主體水平構件、預制內隔墻、全裝修、標準化設計，主體豎向構件采用預制內墻。

優 勢 | Advantage

1、此方案外墻采用全現澆體系，施工周期短，裝配式側重于預制內剪力墻，構件預制生產按照較外墻較為容易，標準化較高，內裝體系只需滿足全裝修即可。

2、高精度模板內設保溫材料現澆一次成型的非承重圍護墻體，滿足無空腔復合保溫結構體要求且應用比例達到80% 時，非承重圍護墻非砌筑評價項得2.0 分。

3、外墻需要采用無空腔復核保溫一體化+高精模板，可實現保溫一體化，免后做保溫。

4、最外側50厚保護層可計入產權測繪面積，增加可售面積。

劣勢 | Disadvantage

1、外墻全現澆，結構荷載加大，成本較高。

2、無空腔復合保溫一體化外墻為全現澆體系，施工較為復雜，存在一定的開裂滲水風險，成本較高。

2、無空腔復合保溫一體化外墻為全現澆體系，施工較為復雜，存在一定的開裂滲水風險。

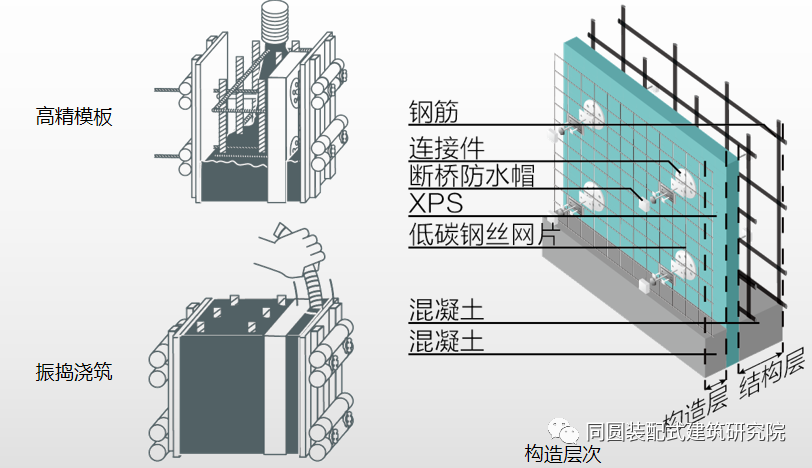

RQB、IPS體系介紹

方案四

裝配式內裝方案

本方案采用主體水平構件、預制內隔墻、全裝修、裝配式內裝、標準化設計，裝配式裝修采用干式工法樓地面、集成衛生間、管線分離。

優 勢 | Advantage

1、此方案側重內裝體系，主要采用集成衛浴、干式工法、管線分離，現場內裝濕作業減少，現場拼裝速度快，生態環保，大大減少二次裝修造成的污染。

2、不采用豎向構件，主體工期和成本造價影響較小。

劣勢 | Disadvantage

1、目前交付案例較少，還需考慮裝配內裝市場接受度。

2、裝配式內裝不夠成熟，許多節點的處理和產品都摸索階段。

3、裝配式內裝施工管理體系較為嚴格，管理不善，后期投訴風險較大。

直鋪式干式地暖

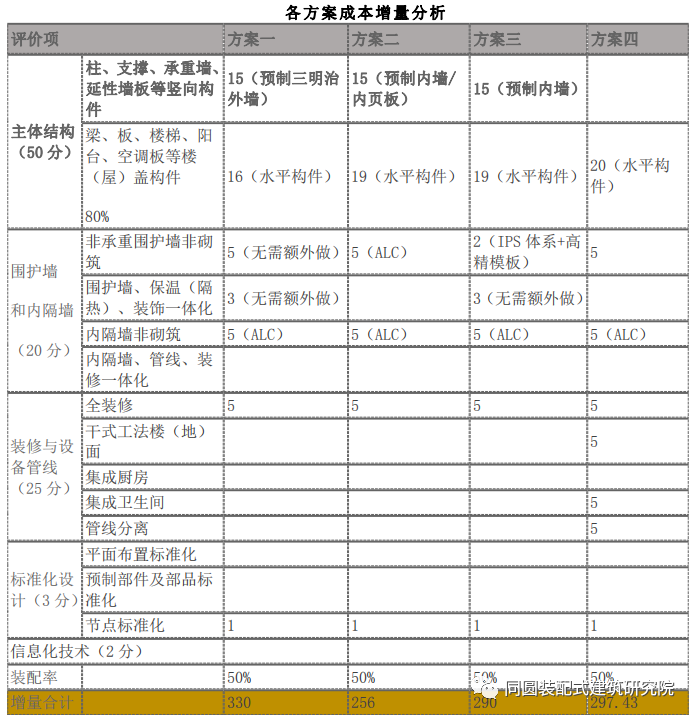

三、成本對比分析

經過前期對比分析，四種方案均有利弊，每種方案的評定和選擇均有他適宜的環境。整體而言，在滿足50%裝配率的情況下，采用豎向構件的裝配式方案成本較高，如果獎勵政策的落地及建筑銷售單價的提升，一定程度上平衡一些成本的增量。

四、總結

裝配式策劃應充分考慮當?shù)匮b配式政策、土地合同約束、項目產品定位、項目開發進度、施工技術、質量成本、銷售等多個因素，從而因地制宜、因時制宜的選擇相對成熟、成本較低的方案。例如在裝配式技術還不太成熟的地市，裝配選型時，盡量優先選取相對成熟的策劃方案，同時選用相對有經驗的施工單位，在設計階段多方求證考察、在施工階段隨時關注，從而控制甲方風險，降低成本
