01

雙皮墻體系簡介

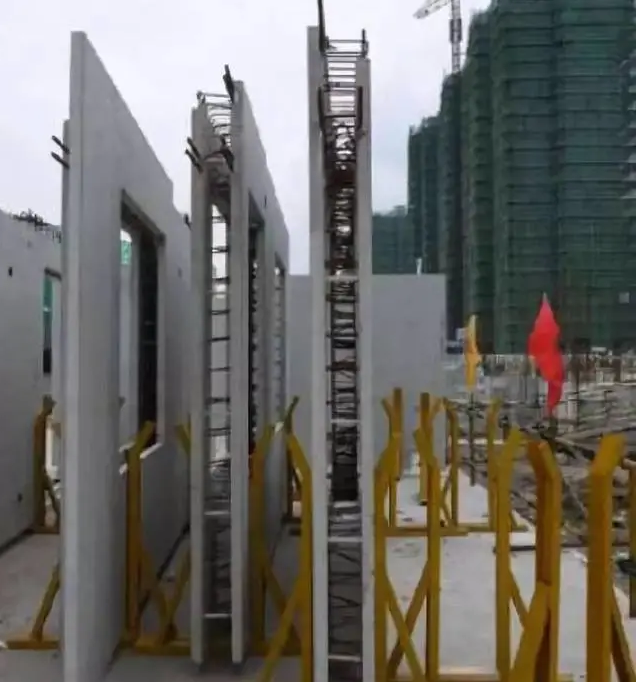

預制雙面疊合剪力墻（雙皮墻）體系作為一種新型住宅結構體系，由疊合板式剪力墻和疊合板式樓板作為主要受力構件，屬半裝配式鋼筋混凝土結構。預制疊合剪力墻由格構鋼筋拉結兩側預制墻片，然后在空腔內現澆混凝土形成整體。其格構鋼筋包括三根截面呈等腰三角形的上下弦鋼筋和彎折成型的斜向腹筋。后澆混凝土和預制混凝土墻片整體受力，共同承擔外部荷載。

在工廠生產預制構件時，設置桁架鋼筋，既可作為吊點，又增加平面外剛度，防止起吊時開裂。在使用階段，桁架鋼筋作為連接墻板的兩層預制片與二次澆筑夾心混凝土之間的拉接筋，可提高結構整體性能和抗剪性能。同時，這種連接方式區別于其他裝配式結構體系，板與板之間無拼縫，無需做拼縫處理，防水性好。

利用信息技術，將疊合式墻板和疊合式樓板的生產圖紙轉化為數據格式文件，直接傳輸?shù)焦S主控系統讀取相關數據，并通過全自動流水線，輔以機械支模手進行構件生產，所需人工少，生產效率高，構件精度達毫米級。同時，構件形狀可自由變化，在一定程度上解決了“模數化限制”的問題，突破了個性化設計與工業化生產的矛盾。

02

雙皮墻技術指標

疊合剪力墻結構采用與現澆剪力墻結構相同的方法進行結構分析與設計，其主要力學技術指標與現澆混凝土結構相同，但當同一層內既有預制又有現澆抗側力構件時，地震設計狀況下宜對現澆水平抗側力構件在地震作用下的彎矩和剪力乘以不小于1.1的增大系數。高層疊合剪力墻結構其建筑高度、規則性、結構類型應滿足現行國家標準《裝配式混凝土建筑技術標準》GB/T 51231等規范標準要求。

結構與構件的設計應滿足國家現行標準《建筑結構荷載規范》GB50009、《建筑抗震設計規范》GB50011、《混凝土結構設計規范》GB50010和《裝配式混凝土建筑技術標準》GB/T 51231等現行國家、行業規范標準要求。

03

雙皮墻體系適用范圍

適用于抗震設防烈度為6~8度的多層、高層建筑，包含工業與民用建筑。除了地上，本技術結構體系具有良好的整體性和防水性能，還適用于地下工程，包含地下室、地下車庫、地下綜合管廊等。

04

雙皮墻與普通剪力墻區別

? 豎向連接方式：普通預制剪力墻，在工廠預制好墻體，現場通過向預留的注漿孔灌注混凝土，將已經建好的墻體和工廠預制的墻體連接成一個整體；預制雙面疊合剪力墻的豎向連接則是通過空腔內插筋，然后向空腔內澆筑混凝土，將上下墻體連接成整體。預制疊合剪力墻的豎向連接方式增大了結合面，連接方式很可靠。

? 安裝速度與難度：預制雙面疊合剪力墻由于其空腔內的尺寸比插筋所需要的空間尺寸大很多，因此在安裝過程中更便于施工。由于普通預制墻體的套筒直徑較小，調整空間相對有限。在相同時間的條件下，安裝疊合板式剪力墻的數量將會是普通預制剪力墻的兩倍。

? 施工質量可靠程度：普通預制剪力墻豎向連接方式基本都是采用灌漿套筒連接，現在對于灌漿套筒連接方式的檢測手段還不太成熟，難以去判斷灌漿料是否注滿空腔，難以保證施工的質量。而雙皮墻的空腔可以看得一清二楚，可以保證灌漿料注滿空腔，保證施工的質量。

? 構件重量：預制雙面疊合剪力墻由于有空腔的存在，同樣寬度和高度的墻體重量要比普通剪力墻輕 1/2 左右，所以更方便于現場吊裝?？梢赃x用更小的塔吊進行吊裝，并且在同樣重量的前提下，還可以做出更大的預制墻體。

? 構件重量：預制雙面疊合剪力墻由于有空腔的存在，同樣寬度和高度的墻體重量要比普通剪力墻輕 1/2 左右，所以更方便于現場吊裝?？梢赃x用更小的塔吊進行吊裝，并且在同樣重量的前提下，還可以做出更大的預制墻體。

05

雙皮墻體系設計要點

? 墻體尺寸：疊合墻體總厚度=墻體單頁厚度*2 + 空腔厚度，其中，內外頁預制墻體單頁厚度 ≥ 50mm，空腔厚度 ≥ 100mm。因此，疊合墻最小厚度為 200mm?？涨缓穸戎饕伤娇辜粲?jì)算確定，但也不宜過小，因?yàn)檫^小的空腔會導致混凝土振搗質量不易控制。

? 混凝土要求：疊合剪力墻由于桁架筋的存在，會對混凝土振搗產生一定影響。為滿足振搗要求，疊合墻空腔內混凝土需要采用自密實混凝土，或采用最.大粒徑小于 25mm 的混凝土。

? 螺栓孔：疊合墻由于內外頁厚度只有 50mm，在澆筑空腔混凝土的時候，為避免將內外頁墻漲裂，需要根據澆筑混凝土產生的壓力設計螺栓孔，便于穿螺栓施工。

? 墻體豎向連接設計：疊合墻豎向連接鋼筋截面需要滿足接縫處水平抗剪的要求，這是由水平抗剪計算確定的。豎向鋼筋需要與內外頁墻留有一定間距，以保證鋼筋的握裹力。

? 墻體水平連接設計：疊合墻與現澆墻通過預制墻內伸出的水平鋼筋連接成為一體，此種連接方式保證即使內外頁墻沒有被桁架筋連接牢固也能使內外頁墻很好的與現澆墻連接為一體。有些地區通過空腔內設置短鋼筋與暗柱連接為一體，此種方式施工更方便，但是對構件生產和施工都有較高的要求。

? 上下預制墻的間距要求：疊合墻的上下墻之間墻間距不小于 50mm。
