識圖→圖紙清單
●對應支架編號;?
●理清材料需求;?
●填寫下料清單;?
●填寫配備其余材料;?
●不要遺漏,不要糊涂下料,圖紙不清立刻詢問。
02
備料、鋸料→鋸床
●人需經專業鋸床切割操作培訓指導上崗;
●使用前檢查電氣,設備接地,漏電保護電器是否靈敏可靠,安全保護裝置是否完好;?
●使用定位裝置,調節后需測量比對;?
●切割時,注意切斷及時取料,以防鋸條轉動帶動材料,飛出傷人;?
●按需求整齊堆放;?
●不能拆卸安全防護罩,不能在機械運轉中維護保養、加油和進行清理;
●工作完畢要活完場清,拉閘斷電,鎖好開關柜。
03
沖孔→液壓沖孔機?
●人需經專業液壓沖孔操作培訓指導上崗;?
●使用前檢查電氣,供油系統,漏電保護電器是否靈敏可靠;?
●操作按照設備操作指導說明書進行;?
●注意油路接頭連接與油管保護;?
●工作完畢,要活完場清,拉閘斷電,鎖好開關柜。
04
組裝→各類扳手工具、零配件?
4.1零配件介紹
1.立柱(或橫梁);2.底座;3.連接件;4.鎖扣;5.管夾(P型);?6.管托;7.吊桿;8.墊片;9.螺母;10.管夾(可調)11.邊蓋;?12.固定件(或虎口夾)13.膨脹螺栓??

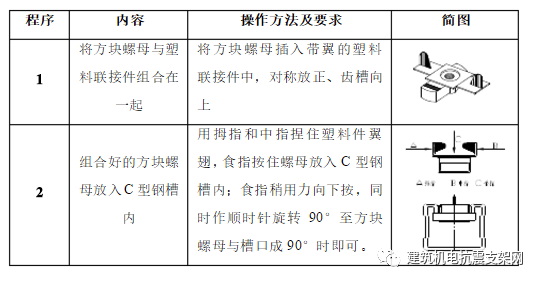

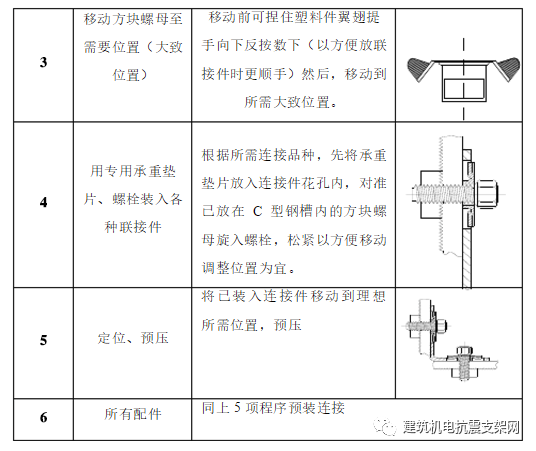

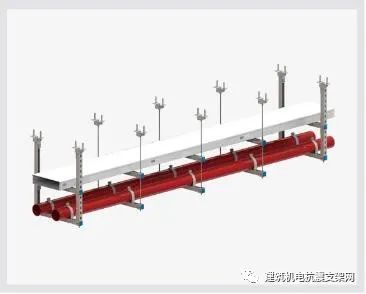

4.2支架預裝連接順序原則?
立柱--橫梁--立柱--底座(固定件)--配件、各類系統固定件
05
檢驗→扭矩扳手工具
擰緊螺栓(最重要)!用扭力扳手調至規定力矩,旋緊每個結合點鎖緊副螺栓,聽到扳手打滑2聲方可停下!?
安裝要求總結如下:
1、裝配式支吊架的材質、規格和性能應符合設計文件要求以及相關的國家現行標準的規定。
2、裝配式支吊架運抵現場后,應進行進場驗收,供貨方應提供出廠合格證、 構件及組件檢測報告。
3、裝配式支吊架產品應儲存在通風良好、干燥的庫房內;構件應同型號、 同規格的儲存在貨架上;C型槽鋼儲存時,應在地面上鋪設防潮膜,防潮膜上墊置干燥木條(或木架子,竹及板等),不同型號的C型槽鋼應分開疊放;未經拆封的C型槽鋼之間應襯墊干燥木條;堆放高度按相關規程執行,并應有防傾覆措施和警示標識。
4、裝配式支吊架安裝前必須核對所安裝的支吊架構件的型號、規格、材料 等是否符合設計文件的規定。
5、管道支吊架宜在其所支吊的管道安裝前就位。
6、裝配式支吊架安裝前,施工單位應明確施工范圍,安裝人員應與其他專業協調區域內所有管道的安裝,制定合理的安裝順序,讓靠近承載結構的主要構件和管道應優先安裝。
7、支吊架的管道支吊點和承載結構受力點應嚴格按設計文件定位。管道支吊點相對室內管道的定位偏差不應超過10mm;支吊架應固定在可靠的建筑結構上,不應影響結構安全。
8、除C型槽鋼和通絲桿可現場切割外,其他所有產品的構件,型材等應在工廠內預制完成,現場裝配。
9、C型槽鋼和通絲桿現場切割時,應保證斷面的垂直度;C型槽鋼切割時開口面向下,切割中應避免變形;切割端毛刺應打磨平滑,并及時清楚吸附的鐵屑和粉末,擦拭干凈,完全暴露的槽鋼切口端部除會形成積水的都應裝上槽鋼端蓋。
10、裝配式支吊架整體安裝間距應符合設計要求和國家現行有關標準的規定,其偏差不應大于0.2m。
11、抗震吊架的斜撐垂直安裝角度應符合設計文件的要求,且不得小于30° ;單管抗震吊架斜撐與吊架的距離不得超過100mm;抗震吊架斜撐安裝不應偏離其中心線2.5度。
12、固定于混凝土結構的裝配式支吊架,均采用擴底型機械錨栓,錨固區基材表面應堅實、平整,不應有起砂、起殼、蜂窩、麻面、油污等影響錨固承載力的缺陷;在錨固深度范圍內混凝土強度等級應達到C30或以上;
錨栓鉆孔應符合相關規范規程的規定;錨固操作應符合錨栓設計要求。
13、管夾尺寸應和管道外徑或保溫層外徑相匹配,且應保證其與支吊架其他連接部件相連接的部位裸露在管道保溫層之外,管夾與管道的連接應穩固。
14、裝配式支吊架的管夾與不保溫管道連接處應設置防振電絕緣膠墊;不銹鋼管與碳素鋼支吊架接觸處應采取防電化學腐蝕措施。
15、螺栓、螺母應按設計扭矩鎖緊,防止松動。
16、裝配式支吊架應具有調整管道垂直高度的措施,且應在承載條件下直接調節管道垂直高度。
17、兩管或多管共用的裝配式支吊架應采用管夾使管道側向相對位置保持不變,熱力管道應能沿軸向自由的滑動。
18、兩管或多管共用的裝配式支吊架不應用來支承熱位移量或熱位移方向不同的水平管道。
19、所有保溫管道管夾應選用絕熱襯墊,絕熱襯墊的厚度不應小于管道絕熱層厚度,寬度應大于支吊架支承面寬度,襯墊應完整,與絕熱材料之間應密實、無空隙;絕熱襯墊應滿足其承壓能力,安裝后不變形。
20、水平管道采用單通絲桿吊架時,應在管道起始點、閥門、彎頭、三通部位及長度在15m內的直管段上設置防晃吊架。
21、安裝期間,對支撐的管道應充分固定,以保持管道的穩定性直到管道系統完全安裝完畢。
22、裝配式支吊架應只用于其預期的用途,不得用作臨時懸掛或其他安裝用途。
23、所有裝配式支吊架完成調整后,應將所有可能松動的調節部件牢固地鎖緊。除設計文件規定外,不宜采用破壞螺紋的方法鎖定調節部件。
