裝配式混凝土鋼筋的連接方式:套筒灌漿連接和漿錨搭接連接
傳統鋼筋的連接方式有綁扎搭接、焊接連接、機械連接等,這些連接方式應用非常廣泛,但卻不適用于裝配式混凝土鋼筋的連接,為了適應住宅產業化的發展需求,人們研究出了兩種新型鋼筋連接方式:套筒灌漿連接和漿錨搭接連接。
一、套筒灌漿連接
鋼筋套筒灌漿連接的原理是透過鑄造的中空型套筒,鋼筋從兩端開口穿入套筒內部,不需要搭接或融接,鋼筋與套筒間填充高強度微膨脹結構性砂漿,即完成鋼筋續接動作。其連接的機理主要是借助砂漿受到套筒的圍束作用,加上本身具有微膨脹特性,借此增強與鋼筋、套筒內側間的正向作用力,鋼筋即借由該正向力與粗糙表面產生之摩擦力,來傳遞鋼筋應力。

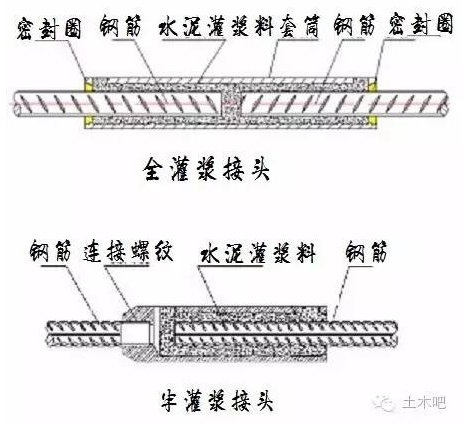

分為全灌漿接頭和半灌漿接頭:

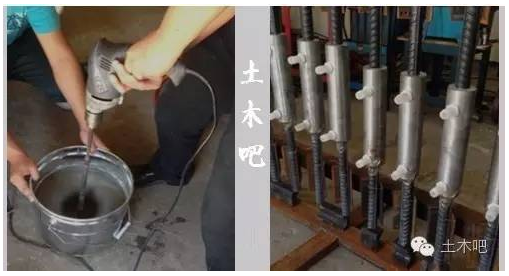

套筒灌漿料技術特點:
1、套筒采用鋼制并設計了復合形式,機械性能穩定,外徑及長度顯著減小;
2、套筒外表局部有凹凸,增強與混凝土的握裹;
3、采用配套灌漿材料,可手動灌漿和機械灌漿;
4、加水?dāng)嚢杈哂写罅鲃佣?、早強、高強微膨脹性,填充于套筒和帶肋鋼筋間隙內,形成鋼筋灌漿連接接頭;
5、更適合豎向鋼筋連接,包括剪力墻、框架柱、掛板燈的連接。
二、漿錨搭接連接

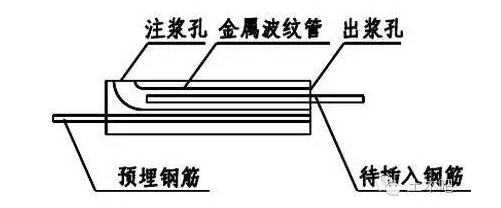

這種連接方法是在混凝士中預埋波紋管,待混凝土達到要求強度后,鋼筋穿入波紋管,再將高強度無收縮灌漿料灌入波紋管養護,以起到錨固鋼筋的作用。
這種鋼筋漿錨體系屬多重界面體系,即鋼筋與錨固材料(灌漿料)的界面體系、錨固材料與波紋管界面體系以及波紋管與原構件混凝土的界面體系。因此.錨固材料對鋼筋的錨固力不僅與錨固材料和鋼筋的握裹力有關,還與波紋管和錨固材料、波紋管和混凝土之間的連接有關。
漿錨搭接連接技術特點:
1、機械性能穩定。
2、采用配套灌漿材料,可手動灌漿和機械灌漿。
3、加水?dāng)嚢杈哂写罅鲃佣取⒃鐝?、高強微膨脹性,填充于帶肋鋼筋間隙內,形成鋼筋灌漿連接接頭。
4、更適合豎向鋼筋連接,包括剪力墻、框架柱、掛板燈的連接。
