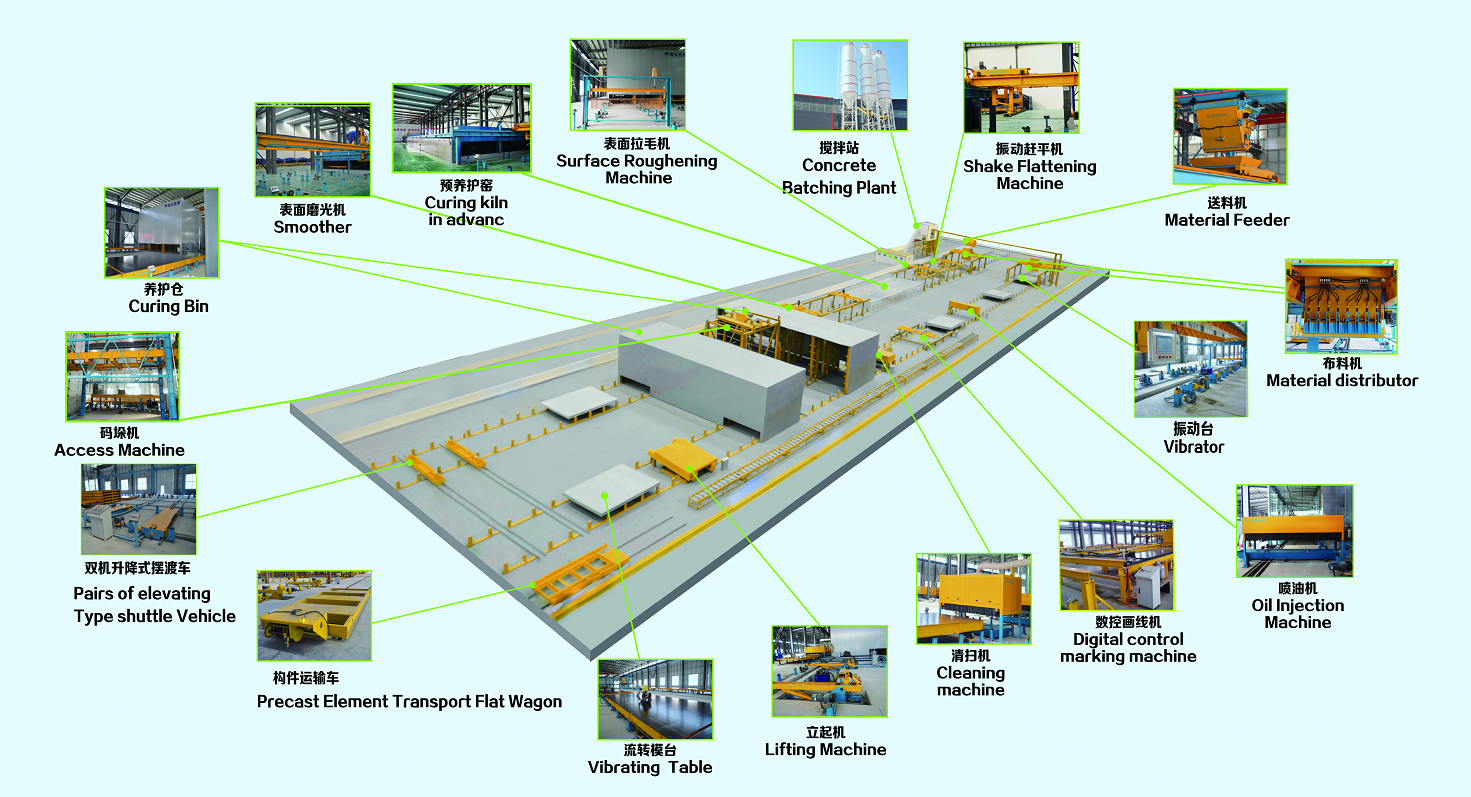

海天機電PC構件生產線全套設備

01劃線機

1.概念：用于在底模上快速而準確畫出邊模，預埋件等位置。提高放置邊模、預埋件準確性和速度。

2.設備組成：數控劃線機主要由機械部分、控制系統、伺服系統、劃線系統組成。機械結構主要由走行支架、橫梁、主副端梁、精密導軌、控制面板。

02布料機

1.概念：混凝土布料機用于向混凝土構件模具中進行均勻定量的混凝土布料。

2.設備組成：由雙梁行走架、大車行走機構、小車行走機構、混凝土料斗、安全裝置、氣動系統、清洗裝置和電氣控制系統等組成。

03振動臺

1.概念：用于振搗完成布料后的周轉平臺，將其中混凝土振搗密實。

2.設備組成：由固定臺座，振動臺面，減振提升裝置、鎖緊機構、液壓系統和電氣控制系統組成。

04養護窯

1.概念：養護窯是將混凝土構件在養護窯中存放，經過靜置、升溫、恒溫、降溫等幾個階段使水泥構件凝固強度達到要求。

2.設備組成：由窯體、蒸汽系統(或散熱片系統)、溫度控制系統等組成。根據生產需求設置具體養護工位數。

05混凝土輸送機

1.概念：用于攪拌站出來的混凝土存放輸送，通過在特定的軌道上行走，將混凝土運送到布料機中。

2.設備組成：由雙梁行走架、運輸料斗、行走機構、料斗翻轉裝置和電氣控制系統組成。

06模臺存取機

1.概念：模臺存取機將振搗密實的水泥構件及模具送至立體養護窯指定位置，將養護好的水泥構件及模具從養護窯中取出，送回生產線上，輸送到指定的脫模位置。

2.設備組成：由行走系統，大架、提升系統、吊板輸送架、取/送模機構、縱向定位機構、橫向定位機構、電氣系統等組成。

07預養護及溫控系統

1.概念：模臺預養護系統由鋼結構支架、保溫膜、蒸汽管道、養護溫控系統包括電氣控制系統(中央控制器、控制柜)、溫度傳感器等部分。

2.設備組成：養護通道由鋼結構支架、養護棚(鋼-巖棉-鋼材料)組成，放置于輸送線上方，帶制品的模板可通過。

08側力脫模機

1.概念：模板固定于托板保護機構上，可將水平板翻轉85-90°，便于制品豎直起吊。

2.設備組成：側力脫模機由翻轉裝置，托板保護機構，電氣系統、液壓系統組成。翻轉裝置由兩個相同結構翻轉臂組成，翻模機構又可分為固定臺座、翻轉臂、托座、模板鎖死裝置。

09運板平車

1.概念：用于運輸成品PC板，將成品PC板由車間運送至堆放場。

2.設備組成：由穩定的型鋼結構和鋼板組成的車體、走行機構、電瓶、電氣控制系統組成。

10刮平機

1.概念：刮平機將布料機澆注的混凝土振搗并刮平，使得混凝土表面平整。

2.設備組成：刮平機由鋼支架、大車、小車、整平機構及電氣系統等組成。

11抹光機

1.概念：抹光機用于內外墻板外表面的抹光。抹平頭可在水平方向兩自由度內移動作業。

2.設備組成：抹光機由門架式鋼結構機架，走行機構，抹光裝置、提升機構、電氣控制系統等組成。

12模具清掃機

1.概念：模具清掃機將脫模后的空模臺上附著的混凝土清理干凈。

2.設備組成：模具清掃機是由1組清渣鏟、2組橫向刷輥、1個堅固的支撐架、除塵器、1個清渣斗和電氣系統組成。

13拉毛機

1.概念：對疊合板構件新澆注混凝土的上表面進行拉毛處理，以保證疊合板和后澆注的地板混凝土較好地結合起來。

2.設備組成：拉毛機由鋼支架、變頻驅動的大車及走行機構、小車走行、升降機構、轉位機構、可拆卸的毛刷、1套電氣控制系統組成。

14擺渡車

1.概念：用于線端模具的橫移。

2.設備組成：擺渡車由框式機架、行走機構、支撐輪組、驅動輪組及電控系統等組成。

15支撐、驅動輪及控制系統

1.概念：用于整條生產線的空模周轉平臺及帶制品周轉平臺的運輸。

2.結構組成：模板軌道自動傳送系統由滾輪支架及帶制動摩擦輪驅動裝置組成。
