物料含量
桁架疊合板的物料組成如圖1所示,混凝土、桁架鋼筋和受力筋占比較大,為影響物料成本的主要因素。在不改變板厚的前提下,優化桁架鋼筋和受力鋼筋的含量是降成本的重點。
桁架筋的布置要求距離板邊不應大于0.3m,間距不宜大于0.6m。因此桁架疊合板的非受力邊接近或等于1.2m、1.8m和2.4m時,桁架布置越經濟。《混凝土結構設計規范》中對疊合板受力鋼筋要求:當采用強度等級400MPa和500MPa的鋼筋時,最小配筋百分比應允許采用0.15和45ft/fy中的較大值。因此合理選用受力鋼筋的直徑和配筋間距可適當降低含鋼量。
設計優化后含鋼量可降低13.2kg/m3,其中桁架鋼筋減少2.9 kg/m3,受力鋼筋減少10.3 kg/m3。
經計算,

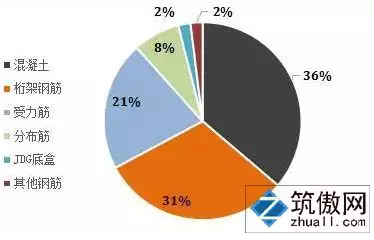

圖1:各項物料費占比
生產匹配度
桁架疊合板可采用長線法生產或流水臺模生產,根據桁架疊合板的線上動作數,按照不同生產方式的工位布局、配置人數分析兩種生產方式的生產效率。
長線法臺模寬度為2.4m,可依靠邊模調節寬度,長度為130-200m,臺模擋邊高度為75mm,只需在臺模中間增加隔斷模即可生產任意長度、寬度小于2.4m、高度小于75mm的疊合板。生產線人員采用人員流水配置,不同工種的工人在長臺模上流水作業。流水線臺模一般為3.5*9m,依靠邊模固定PC構件,臺模按照節拍時間在流水線的不同工位上流轉。生產人員固定在一個工位或臨近工位,需在節拍時間完成工作,因此流水線生產對構件的標準化要求較高。
采用長線法生產人均砼天產量比流水線高17%,單線配置人數比流水線少,是較為經濟的生產方式
若采用長線法生產,設計應盡可能考慮2.4m寬的標準構件,最/大可能利用固定邊模,減少線上組模工作量,生產效率可達到1.7m3/人?天。而采用流水線生產時,疊合板的寬度保持一致才能減少構件組拆模工作量,生產效率為1.4 m3/人?天。由表格1的數據可知,,可直接降低PC人工費并提高工廠產量。

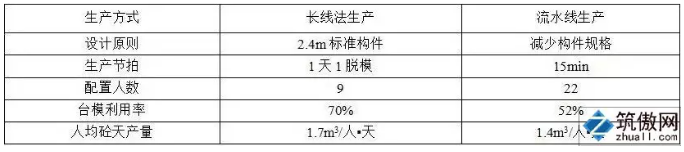

表格1:兩種生產方式效率數據
標準構件
由上述分析可知,長線法生產桁架疊合板效率優于流水線生產,針對長線臺模的特征,設計師可做進一步優化,通過減少構件的模具用量降低PC成本。
方案①:桁架疊合板在流水線上生產需使用邊模、磁力盒和出筋邊模,減少構件規格可提高邊模利用率,如圖2所示。

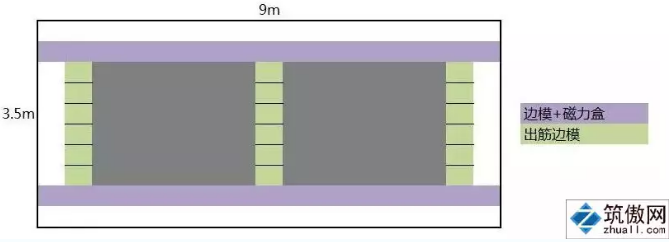

圖2:流水線生產
方案②:若采用長線法生產則需使用隔斷模、調節模和磁力邊模,固定臺模邊可充當邊模,2.4m標準構件和非標構件的擺放方式如圖3所示。

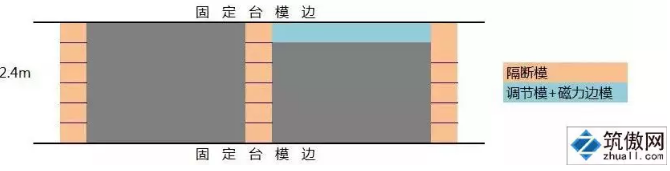

圖3:長線臺模生產

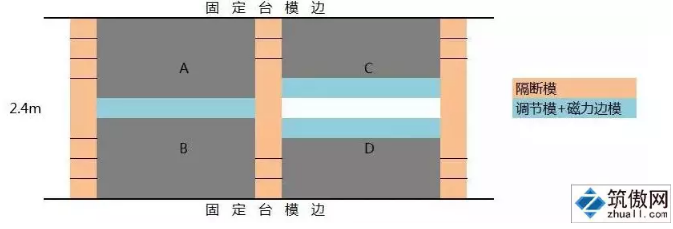

方案③:對于非標構件,可通過構件拼接提高隔斷模的利用率,降低模具用量,如圖4所示。若構件A和構件B的出筋邊長之和為2.335m,且長度相同,則可共用隔斷模;構件C和構件D的出筋邊之和小于2.27m,且長度相同,也可共用隔斷模。因此,除提高2.4m標準構件比例之外,還可通過優化剩余構件尺寸提高模具利用率。
采用長線法生產,在提高2.4m標準構件比例的基礎上,增加可拼接構件,模具費最/低。
針對以上3種排摸方案,計算其對應的模具用量和模具費用。方案②的模具費可比方案①降低48%,而方案③可在方案②的基礎上降低11%,由此可見
物流運輸
設計通過優化疊合板尺寸裝載率可提高10%。
由前文可知,疊合板的裝車原則為“上小下大”且不超過7層,由該原則計算裝車方案。48塊疊合板可分成7堆,采用13.5m平板車正好放置2車,裝載率達到80%。而疊合板的行業平均裝載率約70%,由此可見,
小結
綜上所述,設計優化桁架疊合板的含鋼量和尺寸對成本的影響如下:
(1)非受力邊優先2.4m、1.8m和1.2m桁架鋼筋配置最經濟,受力鋼筋按規范要求合理配置,含鋼量可降低13.2kg/m3,PC單方成本可降低2.5%。
(2)生產2.4m標準構件,長線法生產比流水線生產人工工效提高17%,PC單方成本可降低2.1%。
(3)采用長線法生產時,提高2.4m標準構件的比例并增加可拼接構件比例可降低模具用量,PC單方成本可降低2.6%。
(4)匹配裝車原則,裝載率可提高10%,PC單方成本降低1%。
以上,通過設計優化可降低桁架疊合板單方成本共8.2%。
