城市地下綜合管廊,簡稱綜合管廊,是指在城市地下建造的管線公共隧道,將電力、通信、給排水、熱力、燃?xì)獾葍煞N及兩種以上市政管線集中敷設在該隧道內,實現統一規劃、管理和維護。其優點主要集中在以下幾個方面:
①便于各種管線的敷設、維修和日常管理;
②避免管線的敷設、增減、維修工作對路面的頻繁開挖,保證路面的整潔;
③合理利用地下空間,節約城市用地;
④避免了架空管線線網密集,節約了桿柱,美化了市容。
2015年國務院發布了《國務院辦公廳關于推進城市地下綜合管廊建設的指導意見》(國辦發[2015]61號),明確指出“推進地下綜合管廊主體結構構件標準化,積極推廣應用預制拼裝技術,提高工程質量和安全水平,同時有效帶動工業構件的生產、施工設備制造等相關產業發展”。在全國范圍內大力推進城市地下綜合管廊的建設,2015年首批確定10個城市作為國/家級地下綜合管廊試點城市,2016年再次新增15個城市作為試點城市。到目前為止,為城市看不見的“生命線”,多省市積極主動出臺相關規劃,地下綜合管廊建設正在加速推進。
推動地下綜合管廊裝配化,是近年來興起的一項重大變革。其原理是將管廊構配件在預制廠預制后運到施工現場通過拼裝形成一個整體的施工方式。與常規的現澆相比,綜合管廊采用預制裝配式技術,施工方便快捷可以有效的縮短工期,減少人工成本,提高構件的澆筑質量,減少了對周邊環境的影響,實現“綠色施工”。
目前我國常見的裝配式管廊形式均為鋼筋混凝土結構。裝配式管廊按其施工方法和構件形式可分為全預制裝配式管廊和半預制裝配式管廊兩種形式。全預制裝配式管廊按照構件拆分的形式又可分為節段裝配式和分塊(上下分塊)裝配式兩種。而半預制裝配式管廊工程中常見形式的主要為預制疊合裝配式。
節段裝配式管廊
節段裝配式技術是將綜合管廊沿著長度方向按照一定的尺寸劃分成若干個節段,在預制廠按照固定的模具對每個節段進行整體性預制,然后運抵施工現場,通過螺栓或預應力筋的連接方式進行拼裝形成一個整體的一種施工技術。其安裝施工基本可以實現100%的裝配率,現場無須濕作業,安裝人工少,工期快。該項技術在國內較為常用。

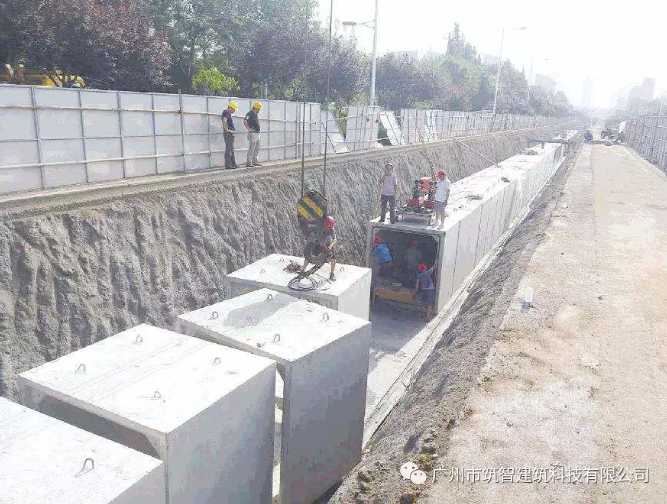

圖1 節段裝配式管廊安裝(圖片源于網絡)
不足之處:1. 單節管廊重量比較大,運輸成本比較大;2. 現場吊裝安裝精度高、難度大,對吊裝機械要求高,安裝效率低;3. 現場堆放場地要求高;4. 防水質量要求高;5. 結構整體性差;6. 標準節段可以使用同一個模具,非標準節段需要使用專門的模具,截面適用性低。
分塊裝配式管廊
分塊裝配式技術是在節段裝配式管廊基礎上將管廊沿著橫截面分成上下兩塊。通過預制廠預制然后運抵施工現場進行拼裝的一種施工技術。其連接接頭可采用螺栓連接、預應力連接或企口形式連接。該方法通過拆分可以有效的減少管廊的尺寸及其單個構配件的重量,有利于構件的運輸和現場吊裝作業。同樣也具備以下優勢:100%的裝配率,無須濕作業,安裝人工少,工期快。該項技術國內比較少見。

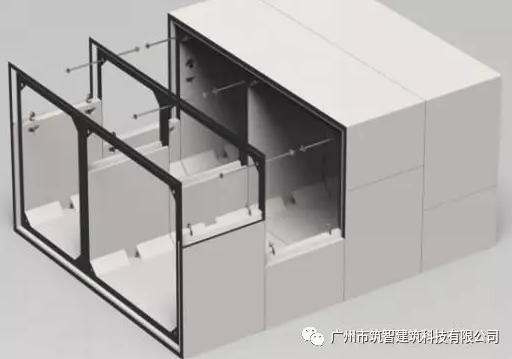

圖2分塊裝配式管廊安裝(圖片源于網絡)
不足之處:1. 連接接頭相交節段式較多,施工難度大,拼裝處防水質量要求高;2. 預制構件的制造精度以及現場安裝精度要求比較高;3. 結構整體性差;4. 非標準節段截面適用性低。
疊合裝配式管廊
疊合裝配式技術是通過拆分將管廊拆分為預制底板,預制墻板和預制頂板三個部分。預制廠對三部分進行加工預制后運抵施工現場結合現澆技術將所有的預制構件連接形成一個整體一種施工技術,達到“等同現澆”的效果。施工順序?yàn)椋喊惭b預制底板綁扎底板鋼筋→安裝預制墻板綁扎墻板鋼筋(設立支撐固定)→安裝預制頂板→澆搗混凝土→拆撐。該項技術與全預制裝配式管廊相比具有以下優勢:1、整體性好;2、吊裝方便;3、防水質量好;4、非標準節段截面適用性相對較好。該項技術國內比較少見。

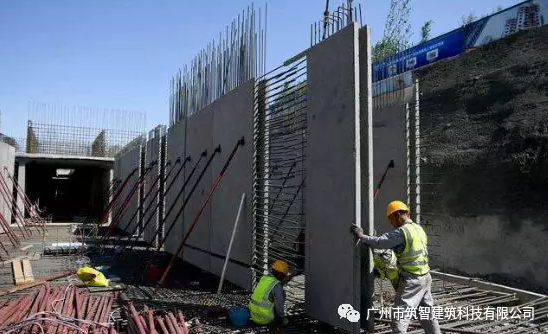

圖3疊合裝配式管廊安裝(圖片源于網絡)
不足之處:1. 裝配率低;現場需要進行濕作業,后期澆筑混凝土體積約為預制部分的1.5~2.0倍;2. 施工工期長;現場施工需要綁扎鋼筋,搭設支撐,支設模板,澆搗混凝土,待混凝土達到齡期后方可拆除支撐。
