1、廠區規劃依據

首先，根據PC工廠可行性研究報告、企業的經濟技術狀況、對PC工廠的預期，進行工廠的總體規劃。

其次，還應考慮廠址所在地允許擴展的空間、PC產品定位和產量需求、PC構件生產線主要設備的性能參數等因素。應特別注意的是，PC構件對存放場地的需求較大。

2、廠區規劃原則

選址上，因地制宜，充分利用現有條件，做到交通便利、物流通暢。

技術上，生產線適用性強，設備性能穩定可靠、運轉安全、操作維修方便。

經濟上，建設成本可控，后期運行維護成本低，生產線可塑性強。

環境綠化與空間組合協調，努力改善工廠和工作環境，符合環保要求。

• 對PC工廠廠區規劃設計的原則：

　　1、總平面設計必須執行國家及地方規范標準的方針政策，按設計任務書進行。簡單的列舉幾個規范：建筑設計防火規范，民用建筑設計通則，工業企業總平面設計規范，跟生產內容相對應的專項設計規范、建設規劃局出的規劃建設要點等等；

　　2、總平面設計必須以所在城市的總體規劃、區域規劃為依據，符合規劃要求。如交通道路、場地出入口位置、建筑體形、層數、高度、公建布置、綠化、周圍環境等都應滿足規劃要求，與周圍環境協調統一。建設項目?jī)?nèi)的道路、管網應與市政道路與管網合理銜接，以滿足生產、方便生活；

　　3、總平面設計應結合當前土地的自身?xiàng)l件，如地形、地勢、地質、方位、水文、氣象等自然條件，依山就勢，因地制宜；

　　4、總平面設計應結合地形，合理地進行用地范圍內的建筑物、構筑物、道路及其他工程設施間的平面布置。如建筑物面積、高度及出入口的位置等等；

　　5、總平面設計應考慮建筑物之間的距離，其距離應滿足生產、安全、日照、通風、抗震及管線布置等各方面要求；

　　6、總平面設計應對原有的不可拆除的建筑物、構筑物或設施等，進行重新的布局考慮、供電能力、供排水能力及通風照明能力等等問題；

　　7、總平面設計應盡力降低成本，把資源、設備、空間、能源等有效的最/大化利用。

• 對PC工廠土地的整體使用規劃：

　　1.功能區域的劃分，如需考慮滿足生產、倉儲、堆場、車間的大小、高度及位置，產品及生產量的預測等，盡可能縮短工作環節的等待時間，減少反復的工作操作。還需考慮辦公、生活的人數及規格等等，使工作環境安全舒適方便；

　　2. 還要根據其生產工藝流程的要求，廠區內的管理要求，產品和生產量的要求，以及公司未來發展的要求等；

　　3.人與物的出入口規劃和基本路線規劃，包括工廠內的物流路線和參觀人員的參觀路線及其行走道路的需求設計；

　　4.需配備的輔助設施，如：辦公樓、研發樓、宿舍樓、餐飲中心、產品展示區、拼裝展示區、停車場、綠化區及多功能活動區等等；

　　5.對帶規劃區域的考慮及將來擴建可能性的考慮。

　　節能減排是目前全世界的首要任務，通過工廠化的生產，建筑材料損耗減少60%，建筑節能65%以上，建造周期縮短70%，做到了房屋建造、使用的“全過程”節約能源，最/大限度地減少了對環境的不利影響，尤其是在冬歇期漫長的北方地區可以不受季節影響而做到“全年建設”，大大提高了建設效率。

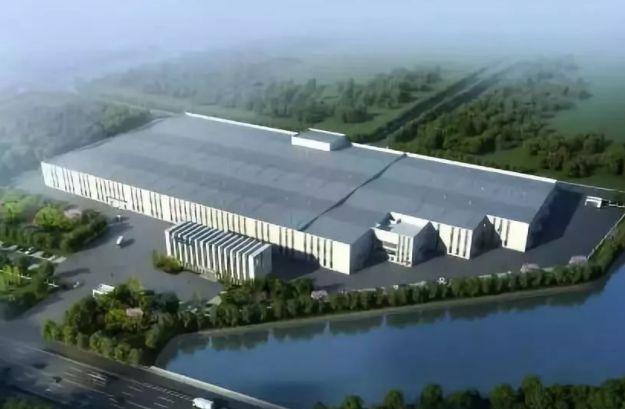

3、廠區規劃內容

PC工廠按照可行性研究報告中的規劃進行設計和布局，同時兼顧整個工廠內各生產項目的投資順序和PC生產線日后提能擴產的要求。

PC工廠整體由構件生產區、構件成品堆放區、辦公區、生活區、相應配套設施等組成，具體可分為PC生產廠房、辦公研發樓、成品堆場、混凝土原材庫、成品展示區、實驗室、鍋爐房、鋼筋及其他輔材庫房、配電室、宿舍樓、餐飲樓等。

構件生產車間由PC構件生產線、鋼筋加工生產線、車間內PC構件臨時堆放區、混凝土攪拌運輸系統、高壓鍋爐蒸汽系統、橋式門吊系統、動力系統等組成。

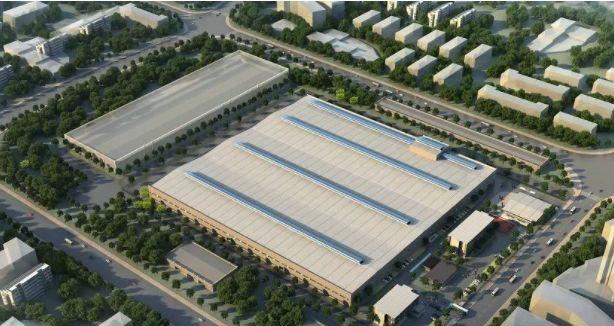

1、廠區布置方案

公司根據土地情況及項目生產工藝需求以及企業未來發展要求，總圖布置方案應滿足以下幾點原則：

功能分區明確，人流、物流便捷通暢；

生產工藝流程順暢、簡捷，為以后擴產提供方便；

綠化系數較高，廠區舒適、美觀。

2、生產車間

為快速建廠，快速投產，當前PC工廠一般采用大跨度單層鋼結構廠房設計。

車間設計為2~4跨不等，車間長度150~180米，單跨寬度24~27米，廠房高度需保證最小起吊高度9米的要求。地面硬化采用水泥混凝土，厚度不低于200mm，基層采用三七灰土或水泥穩定碎石、水泥穩定砂礫。

生產車間在設計時應綜合考慮經濟適用、布局合理及節能環保等多種因素，并滿足以下幾點要求：

生產設備要按工藝流程的順序配置，在保證生產要求，安全及環境衛生的前提下，盡量節省廠房面積與空間，減少各種管道的長度；

保證車間盡可能充分利用自然采光與通風條件，使各個工作工作地點有良好的工作條件；

保證車間內交通運輸及管理方便。萬一發生事故，人員能迅速安全地疏散；

廠房結構要緊湊簡單，并預留一定空間為生產發展及技術革新等創造有利條件。

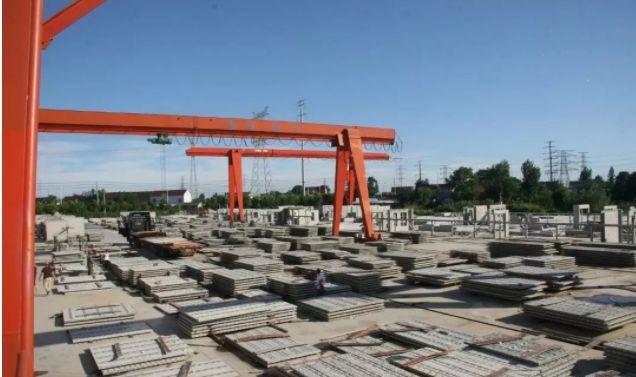

3、構件堆場

構件堆放場是PC工廠的重要組成部分，是預制構件出廠前的主要儲存地。

堆場的設計

堆場設置要考慮與構件生產車間的距離，故構件堆放場一般靠近生產車間設置。堆場面積的大小應滿足PC工廠最/大生產產能需要，并要滿足庫存構件的堆放需求。其最/大面積可按照產能的1.2~2.0倍進行預留設計。

堆場龍門吊的選擇與布置

龍門吊跨度選擇:為充分利潤堆場空間，龍門吊跨度宜大于20m，并采用單端懸挑。堆場內龍門吊采用對稱布置，即兩跨龍門吊懸挑端設計為一左一右，兩龍門吊間為滑觸線。堆場龍門吊吊重為50t。

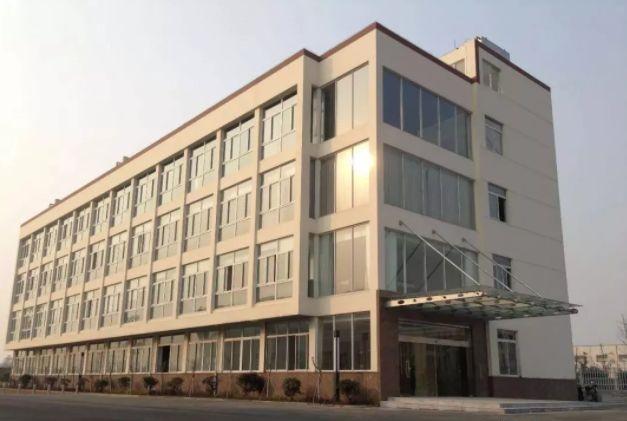

4、辦公研發樓

PC工廠內的辦公研發樓應滿足100~150人辦公需求，并預留足夠的房間。

辦公研發樓內設各個職能部門:辦公室、研發設計部、市場部、財務部、采購部，并設有多功能廳、大中小型會議室、接待室。辦公樓前設停車場，停車場滿足本公司人員車輛及來賓車輛停車需求。

5、實驗室

實驗室規劃:實驗室具有相對獨立的活動場所，充分考慮安全、環保、交通便利及工程質量管理要求，滿足信息化辦公要求。滿足試驗檢測工作需要和標準化建設的有關規定。

實驗室的功能分區與布局:資料室、留樣室、特性室、力學室、標養室、集料室、水泥室、化學室。各功能室要獨立設置，并根據不同的實驗檢測項目配置滿足要求的基礎設施和環境條件。按照試驗檢測流程和工作相關性進行合理布局，保證樣品流轉順暢，方便操作。

6、宿舍樓

根據PC工廠經營規劃情況，宿舍樓的面積要滿足高峰產能時員工的住宿條件。宿舍樓設計簡潔大方，有節能供暖設計。

7、鍋爐房

根據PC工廠的規劃情況，鍋爐房位置應靠近生產車間。鍋爐房可設計為框架或磚混結構，鍋爐房面積及布局應根據設備情況進行設計布置。選擇鍋爐噸位的大小時，還應考慮到生產車間、辦公研發樓、宿舍樓的冬季供暖需要。

8、地磅房

地磅房位置應設置在物流門附近，根據地磅、砂石料倉庫的位置而定。磅房距離地磅不宜超過50m，面積15~20m2即可。

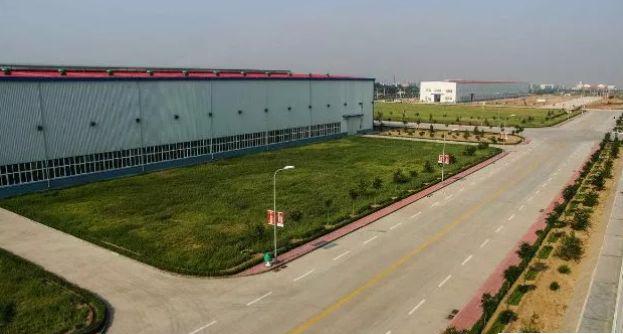

9、廠區道路等設施的設計與布置

廠區道路在滿足生需求的同時，做到物流順暢有序。

廠區主干道構成環狀路網，各路相通。廠區物流出入口應緊鄰市政道路。廠區交通要做到人、物分流。

廠區道路一般采用水泥混凝土路面。主干道路面寬度不小于7m，次干道為5m。

對廠前區、道路兩側及新建建筑物、構筑物周圍皆予以綠化，種植花草和樹木，以達到減少空氣中的灰塵、降低噪聲、調節空氣溫度和濕度及美化環境的目的，為工作人員創造一個良好的戶外活動場所。

場內管線有：給水排水管線、電力及通信線路、壓縮空氣管線等。

排水采用暗溝雨污合流形式，其他管線均采用地溝。對于含有水泥等粉料的漿水，應設置沉淀池，明溝上覆蓋蓋板。
