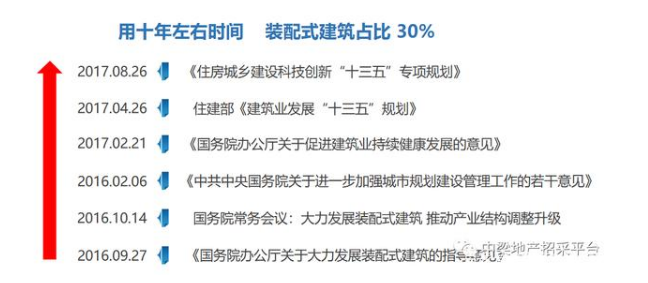

隨著房地產及建筑行業的發展,國家對建筑施工的重視度越來越高,PC構件的應用也越來越為普遍。2016年2月發布的《中共中央國務院關于進一步加強城市規劃建設管理工作的若干意見》第十一條指出:發展新型建造方式,大力推廣裝配式建筑,減少建筑垃圾和揚塵污染,縮短建造工期,提升工程質量,制定裝配式建筑設計、施工和驗收規范;完善部品部件標準,實現建筑部品部件工廠化生產;鼓勵建筑企業裝配式施工現場裝配;建設國.家級裝配式建筑生產基地,加大政策支持力度,力爭10年左右時間,使裝配式建筑占新建建筑的比例達到30%。而PC構件材料作為裝配式建筑中的最重要組成,也成為了行業發展的重點。
PC構件介紹
1、PC構件
PC是Prefabricated Concrete的簡稱,顧名思義也就是預制鋼筋混凝土,是指在工廠中通過標準化、機械化方式加工生產的混凝土制品。
2、PC技術
PC技術也就是我們所熟知的預制拼裝技術,即在工廠里預制生產,在現場拼裝成一棟整體的建筑物。
3、PC與傳統工藝區別
PC與一般所說的傳統現澆鋼筋混凝土(RC)的區別在于不同的生產方式,也就是由于存在現場拼接,所以帶來了構件和節點的設計方法,施工方式的變化。而PC技術主要集中在如何通過合理的節點鏈接確保PC建筑物具有和RC建筑一樣的結構性能,如何簡化和優化施工方法,進一步縮短工期,提高效率和品質。
現場安裝流程,如下
PC構件應用
混凝土預制件被廣泛應用于建筑、交通、水利等領域,在國民經濟中扮演重要的角色;PC構件在建筑工程現場的應用,多種多樣,主要有以下幾種類型

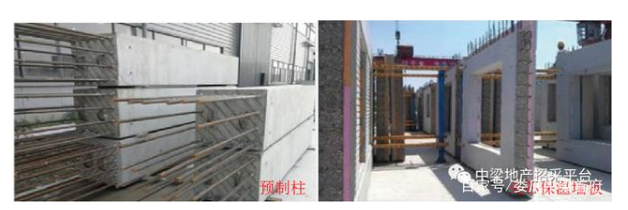

1、預制柱:
通過定型模具在工廠預制,并在施工現場通過套筒進行上下連接。
主要工序: 灌漿套筒、 預埋支撐和起吊螺母。
2、夾芯保溫墻板:
國外稱為“三明治板”,由鋼筋混凝土外葉板、保溫層和鋼筋混凝土內葉墻板組成,是建筑、結構、保溫一體化墻板。保溫節能效果好,頂部有外伸鋼筋與上部墻板套筒或盲孔連接。不影響室內裝修,兩側有外伸鋼筋水平搭接。
主要工序: 無外架施工、預埋線盒線管、采用保溫連接、連接內部墻板、預埋支撐和起吊螺母。

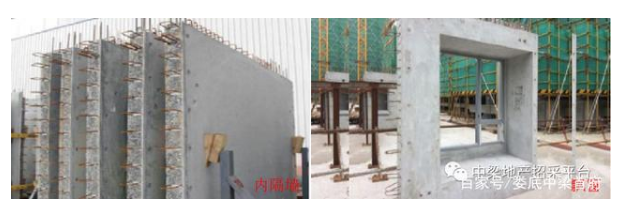

3、內墻板:
分為橫墻板、縱墻板和隔墻板三種。橫墻板與縱墻板均為承重墻板,隔墻板為非承重墻板。具有隔聲與防火的功能。內墻板一般采用單一的材料(普通混凝土、硅酸鹽混凝土或輕集料混凝土)制成,有實心與空心兩種。
4、飄窗:
預制飄窗有兩種類型,一種是組裝式,墻體與閉合性窗戶板分別預制,然后組裝在一起;一種是整體式,飄窗整體預制,頂部預留鋼筋與上層套筒或盲孔連接。
主要工序: 線盒 、兩側有外伸鋼筋水平連接、 線管預埋、預埋支撐和起吊螺母。

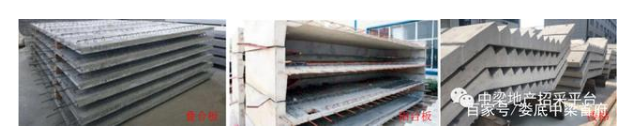

5、疊合板:
是預制和現澆混凝土相結合的一種較好的結構形式。通過上部現澆混凝土層與預制疊合板形成整體共同工作。
主要工序:由桁架鋼筋與底部受力鋼筋網片組成、外伸搭接鋼筋、其上有預埋線盒及預留立管或施工孔洞、頂面做拉毛處理。
6、陽臺板:
陽臺板為懸挑板式構件
主要工序: 結合處毛面處理、預埋吊點螺母、欄桿埋件預埋 、結排水預留孔。
7、樓梯:
主要分為固支樓梯和滑動樓梯兩種,滑動樓梯因抗震性能優良,且生產安裝方便,目前應用最為廣泛。
主要工序:踏步防滑槽、清水效果、 預埋吊點螺母、欄桿埋件預埋。
PC構件特點
1、優勢:
品質:預制混凝土構件是在高品質管理下生產出來的,所以品質的離散率低,可以確保品質高。另外,預制構件的用水量少于現澆構件,不僅節水而且干燥裂縫和密實度都優于現澆構件。
環境:建筑施工會對周邊環境產生各種影響,包括施工人員的安全和健康,現場周圍行人的安全、交通狀況、施工噪音和粉塵等等,而PC構件則可以很大程度上減輕上述影響。
成本:在PC模具設計過程中,充分運用優化設計、組合設計,能夠?qū)⒉煌叽缒>呋樘子?,產生不同的PC構件,達到重復使用,節約模具,節省成本和提高效率。
2、劣勢:
行業混亂:PC行業未有資質門檻要求,造成PC廠家的實力參差不齊,相差較大,需謹慎選擇。
供貨容易受限:項目所在區域的PC廠家,如數量有限、供貨不足,容易影響施工搶工過程進度,受階段性影響。
工期加長:由于目前受PC構件的安裝標準及現場工人熟練度的制約,項目施工進度會比傳統現場澆筑稍慢。
PC構件采購分析
1、目前PC構件采購有甲供、甲指乙供、乙供等多種模式,各種模式特點如下:
1) 甲供模式:
優點:直接甲方采購,減少總包單位環節,可以降低采購成本。
缺點:增加甲方財務成本壓力,現場安裝的配合、與總包交叉施工,進度的協商、后期質量問題等,會出現扯皮現象,增加管理難度。
2) 乙供模式:
優點:減少甲方財務成本、減少現場交叉協調配合、減少甲方管理工作。
缺點:增加采購成本,無法把控PC廠家范圍、無法保證廠家供貨能力、無法確保產品質量。
3) 甲指乙供模式:
優點:減少甲方財務成本,減少現場交叉協調配合、減少甲方管理工作、能把控PC廠家范圍、保證廠家供貨能力、確保產品質量。
缺點:增加招標前期摸排工作量。
2、房產行業采用甲指乙供的模式居多,即指定多個PC廠家品牌,讓施工單位(總包單位)自由選擇。甲方對PC構件的管控,主要在于如何選擇出合適的PC廠家范圍,其篩選原則可以按以下幾個維度進行:
價格水平:了解單位的材料價格、付款方式等商務水平,保持同等水平(在招標時,因價格差異較大,且對工期有直接影響,需注明PC構件安裝的要求,是否需提前廠內預拼裝)。
供貨能力:了解供貨周期(常規在30天左右),需考察單位的生產規模,如車間場地大小、機器設備流水線(體現生產能力)、堆場范圍(體現工廠備貨能力)、車間工人的社保(體現是否勞務外包)、是否有自己的模具加工廠(能縮短工期),確保廠家生產和供貨能力。
產品質量:考察原材料的品質及品牌,如黃沙和石子是否有雜物及泥土殘留量,水泥及鋼筋使用品牌;另考察已做工程案例,提供與其它大型房企合作業績,并通過同行背景調查情況等,排除品質差、合作差廠家。
供貨范圍:涉及項目與廠家單位的運距,遠距離會產生運輸成本、售后維護成本等,確保合理成本水平。
合作經歷:與中梁已合作的廠家,經該合作項目人員反饋良好的,優先選擇。
3、PC構件材料價:2600~2900元/m,一般信息價:可下浮15%~20%,此價格信息是以杭州當?shù)厥袌?chǎng)為基準。影響PC構件的價格要素如下:
原材料市場行情:如鋼筋、水泥、砂石等價格行情,對PC構件的成本定價起決定性作用。
房地產市場行情:房地產市場行情決定項目開發熱度,影響PC構件供需關系,決定PC市場行情價格水平。
付款方式要求:影響PC構件廠家的資金占用程度,影響PC構件成本。
采購方式不同:不同的采購方式,如乙供和甲指乙供,涉及總包單位墊資及利潤,影響PC構件的價格成本。
廠家規模實力:有規模有實力的廠家,在人員管理、設備投入、品質把控等方面要求較高,相應的管理費較高,影響PC出廠價。
運輸距離遠近:PC廠家與項目的供貨距離,影響運輸價格及售后維保成本,直接影響PC構件報價。
隨著PC構件的應用越來越廣,各地方政府也對此越來越為重視,浙江省已于2019年8月1日推出《裝配式建筑評價標準》(DB33/T1165-2019),規定了新建住宅項目的裝配率要求,并制定了相應的裝配式建筑評分標準。作為招采人員,我們也應及時更新了解PC的相關知識及政策,幫助制定最優的項目PC使用策略,從而實現控成本、保進度的目標。
