重慶市住房和城鄉建設委員會關于印發《重慶市裝配式建筑裝配率計算細則(2021版)》的通知
各區縣(自治縣)住房城鄉建委,兩江新區、經開區、高新區、萬盛經開區、雙橋經開區建設局,有關單位:為貫徹落實重慶市人民政府辦公廳《關于印發重慶市推進建筑產業現代化促進建筑業高質量發展若干政策措施的通知》(渝府辦發〔2020〕107號)文件精神,規范裝配式建筑裝配率計算,推進我市裝配式建筑發展,我委制定了《重慶市裝配式建筑裝配率計算細則(2021版)》,現予以發布。本細則自2021年3月1日起施行,《重慶市裝配式建筑裝配率計算細則(試行)》(渝建〔2017〕743號)同時廢止,鼓勵各有關單位提前執行本細則。
附件:1.《重慶市裝配式建筑裝配率計算細則(2021版)》2.《重慶市裝配式建筑裝配率計算細則(2021版)修訂說明》
重慶市住房和城鄉建設委員會2021年1月18日
附件1:
重慶市裝配式建筑裝配率計算細則(2021版) |
一、基本規定
(一)適用范圍
《重慶市裝配式建筑裝配率計算細則(2021版)》(以下簡稱“計算細則”)適用于裝配式混凝土結構、裝配式鋼結構(鋼-混凝土組合結構)、裝配式木結構等民用建筑裝配率計算(工業建筑可參照?qǐng)?zhí)行)。
(二)一般規定1.裝配率是指單體建筑室外地坪以上的主體結構、圍護墻和內隔墻、裝修和設備管線等采用預制部品部件的綜合比例,是我市評價裝配式建筑的唯.一定量指標。2.裝配率計算應以單體建筑作為計算單元,并應符合下列規定:(1)單體建筑應按項目規劃批準文件的建筑編號確認;(2)建筑由主樓和裙房組成時,主樓和裙房可按不同的單體建筑進行計算;(3)單體建筑的層數不大于3層,且地上建筑面積不超過500平方米時,可由多個單體建筑組成建筑組團作為計算單元;(4)單體建筑各結構單元存在不同結構體系(類型)時,可按單一結構體系(類型)計算出各結構單元的裝配率,再根據各結構單元地上建筑面積加權平均。其中,各結構單元應同時滿足裝配式建筑各評價項的最.低分值要求。3.單體建筑裝配率計算范圍應符合下列規定:(1)單體建筑存在多個室外地坪標高的,取標高較低的室外地坪以上部分,單體建筑有地下室、半地下室的,取地下室、半地下室頂板標高以上部分,單體建筑無地下室的,取室外地坪以上部分,山地建筑結構取吊腳結構首層以上部分,掉層結構取上接地層以上部分;(2)屋面層及其以上的樓梯間、電梯機房、設備間等輔助房間可不列入計算范圍;(3)裝配式混凝土建筑主體結構計算范圍可相應扣除《裝配式混凝土建筑技術標準》GB/T51231-2016第5.1.7條,《裝配式混凝土結構技術規程》JGJ1-2014第6.1.8、6.1.9、8.1.4條規定宜現澆的部位。4.當采用未包含在《計算細則》規定范圍內的裝配式建筑新技術、新工藝時,可由市住房城鄉建委組織專家論證確定指標要求、計算方式和計算分值。
(三)滿足下列要求時方可評價為裝配式建筑1.主體結構部分的計算分值不低于20分;2.圍護墻和內隔墻部分的計算分值不低于10分;3.采用全裝修(5層及5層以下的居住建筑除外);4.裝配率不低于50%。
二、裝配率計算

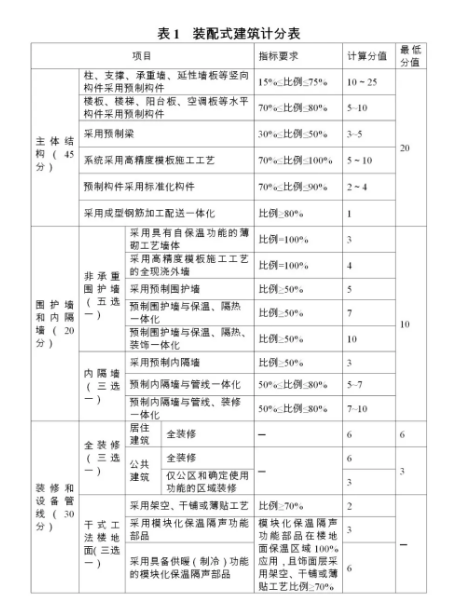

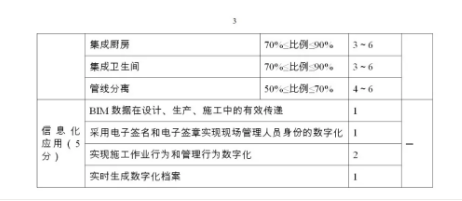

1.裝配率應根據表1中計算分值按下式計算,其中Q1~Q5按表1取值:
式中:P──裝配率;
Q1──主體結構指標實際得分值;
Q2──圍護墻和內隔墻指標實際得分值;
Q3──裝修和設備管線指標實際得分值;
Q4──信息化應用指標實際得分值;
Q5──計算項目中缺少的計算項分值總和。
注:(1)表中區間分值采用“內插法”計算,計算結果取小數點后1位。
(2)表中除非承重圍護墻、內隔墻、全裝修、干式工法樓地面等只能選擇其中一項裝配式建筑技術計分的項目外,其他項目在符合指標要求的情況下可以疊加計分。
(3)對于項目缺少或設計階段未明確的建筑功能,該計算項分值計入裝配率計算公式的Q5中,扣除后仍需滿足主體結構、圍護墻和內隔墻最.低分值要求,且裝配率不應低于50%。如未設置廚房的公共建筑,可扣除集成廚房相應的計算分值;如5層及5層以下的居住建筑未采用全裝修,裝配率計算時分母可扣除全裝修、干式工法樓地面、集成廚房、集成衛生間各項相應的計算分值;公共建筑僅公區和確定使用功能的區域裝修,裝配率計算時分母可扣除干式工法樓地面、集成廚房、集成衛生間各項相應的計算分值。
(4)系統采用高精度模板施工工藝:采用鋁合金模板、大鋼模板等可達到免抹灰效果且水平構件和豎向構件成型平整度偏差不大于4mm/2m的施工工藝。
(5)標準化設計:預制構件采用標準化構件數量占預制構件總數量的比例(包括梁、樓板、樓梯、陽臺板、空調板等水平構件以及柱、支撐、承重墻、延性墻板等豎向構件),其中標準化構件指外形尺寸相同(不考慮預留、預埋、孔洞等因素)且數量不少于50件的預制構件。
(6)采用成型鋼筋加工配送一體化:在非施工現場的固定場所,采用成套自動化鋼筋加工設備和信息化生產管理系統,實現工廠化生產,按施工圖設計文件規定的形狀、尺寸和要求將鋼筋加工成工程所需的鋼筋制品,并配送到施工現場的應用模式。
(7)預制圍護墻與保溫、隔熱、裝飾一體化(預制圍護墻與保溫、隔熱一體化):圍護墻通過采用墻體與保溫、隔熱、裝飾(圍護墻與保溫、隔熱)的一體化集成,滿足圍護、保溫、隔熱、裝飾(圍護、保溫、隔熱)要求。預制圍護墻與保溫、隔熱一體化主要包括滿足自保溫功能的預制墻板、現場組裝骨架外墻、建筑幕墻等,預制圍護墻與保溫、隔熱、裝飾一體化是指在上述基礎上集成清水飾面、涂料飾面、瓷磚反打等。
(8)預制內隔墻:采用干式工法安裝的非承重內隔墻,主要包括輕質條板隔墻、輕鋼龍骨隔墻、組合玻璃隔斷等;預制內隔墻計算時可不扣除含門、窗、預留洞口等墻體的長度,預制內隔墻底部、頂部不應采用濕作業砌筑墻體。
(9)預制內隔墻與管線一體化(預制內隔墻與管線、裝修一體化):設計階段進行一體化集成設計,在管線綜合設計的基礎上,實現預制內隔墻與管線的集成(以及與裝修的一體化),特點是不需要在預制內隔墻安裝后開槽(以及濕作業裝修)。
(10)集成廚房:地面、頂面、墻面、櫥柜、廚房設備及管線等通過集成設計、工廠生產,在現場主要采用干式工法裝配而成的廚房。當櫥柜、設備等安裝到位,且墻面、頂面和地面采用干式工法的比例大于70%時,應認定為集成廚房。
(11)集成衛生間:地面、頂面、墻面、潔具設備及管線等通過集成設計、工廠生產,在現場主要采用干式工法裝配而成的衛生間。當潔具設備等安裝到位,且墻面、頂面和地面采用干式工法的比例大于70%時,應認定為集成衛生間。
(12)干式工法樓地面a.采用架空、干鋪或薄貼工藝:樓地面基層一次成型,施工精度達到免濕作業找平要求,將工廠生產的樓地面飾面材料采用架空、干鋪或薄貼等工藝在現場進行組合安裝,例如架空地板、木地板或薄貼地磚等(薄貼工藝采用瓷磚粘結劑進行鋪貼,厚度在5~10mm以內);b. 采用模塊化保溫隔聲部品或具備供暖(制冷)功能的模塊化保溫隔聲部品:將工廠生產的具備保溫隔聲功能的模塊化產品或具備保溫隔聲、供暖(或制冷)功能一體化的模塊化產品在現場進行組合安裝;模塊化產品下部的現澆找平、結合層可不采用干式工法,但上部產品安裝必須采用干式工法,若其上部采用濕作業找平,則該地面不認定為干式工法樓地面。
(13)信息化應用a.BIM數據在設計、施工、生產中的有效傳遞:項目參建各方基于同一數據模型進行數據共享,實現BIM數據在設計、生產、施工全過程的有效傳遞;b.采用電子簽名和電子簽章實現現場管理人員身份的數字化:在項目全過程采用電子簽名和電子簽章,實現工程現場管理人員身份數字化,保證項目管理人員到崗履職;c.實現施工作業行為和管理行為數字化:對裝配式建筑的關鍵節點、關鍵工序采用數字化手段進行質量管控和行為記錄,并實時上傳數據,保證線上線下數據的一致性;d.實時生成數字化檔案:基于施工作業行為和項目管理行為數據,實時形成數字化檔案,并保證檔案的真實性和工程質量的可追溯性,數字化檔案需同時滿足我市城建檔案管理相關要求。
2.柱、支撐、承重墻、延性墻板等主體結構豎向構件中預制構件的應用比例應按以下方法計算:(1)采用混凝土預制構件(含疊合構件)時,按下式計算: q1a=V1a/V×100%
式中:q1a──柱、支撐、承重墻、延性墻板等主體結構豎向構件中預制(疊合)構件的應用比例;
V1a──柱、支撐、承重墻、延性墻板等主體結構豎向構件中預制混凝土構件體積之和(含疊合部分現澆混凝土體積),當采用預制混凝土構件時,符合本細則裝配率計算第3條規定的預制構件間連接部分的后澆混凝土也可計入計算;
V──柱、支撐、承重墻、延性墻板等主體結構豎向構件混凝土總體積。
(2)當采用鋼-混凝土組合結構時,鋼管混凝土柱、外包鋼板組合剪力墻可按豎向預制構件進行應用比例計算。
3.當符合下列規定時,主體結構豎向構件間連接部分的后澆混凝土可計入預制混凝土體積計算。

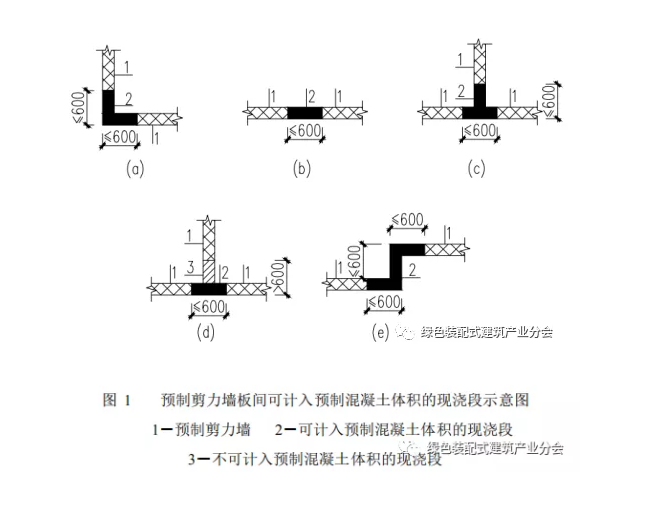

(1)預制剪力墻板之間寬度不大于600mm的豎向現澆段(圖1)和高度不大于300mm的水平后澆帶混凝土體積;
(2)預制框架柱和框架梁之間柱梁節點區的后澆混凝土體積;
(3)預制柱間高度不大于柱截面較小尺寸(截面較小尺寸小于800mm時,取800mm)的連接區后澆混凝土體積;
(4)預制墻板兩端的端柱或邊長不大于600mm的暗柱。
4.樓板、樓梯、陽臺板、空調板等水平構件中預制部品部件的應用比例應按下式計算:q1b=A1b/A×100%
式中:q1b──樓板、樓梯、陽臺板、空調板等水平構件中預制部品部件的應用比例;
A1b──各樓層中預制樓板、樓梯、陽臺板、空調板等構件的水平投影面積之和(不包括梁、樓板、柱、剪力墻之間重疊的面積);
A──地上建筑面積。
以下樓層或部位當采用現澆樓蓋時可在地上建筑面積A中扣除相應的結構投影面積:
(1)結構轉換層及其相鄰樓層;
(2)屋面層及其以上的樓梯間、電梯機房、設備間等輔助房間。
5.預制裝配式樓板、屋面板的水平投影面積可包括:
(1)預制樓板、屋面板的水平投影面積(坡屋面采用預制時可按水平投影面積計算);
(2)預制構件間寬度不大于400mm的后澆混凝土帶水平投影面積。
6.預制梁構件的應用比例應按下式計算:q1c=L1c/L1×100%
式中:q1c──預制梁構件的應用比例;
L1c──各樓層中預制梁構件凈跨的中心線長度之和;
L1──各樓層梁凈跨的中心線長度之和。
7.系統采用高精度模板施工工藝的應用比例應按下式計算:q1d=A1d/Am×100%
式中:q1d──柱、承重墻、延性墻板、梁等主體結構中高精度模板施工工藝的應用比例;
A1d──柱、承重墻、延性墻板、梁等主體結構采用高精度模板施工工藝的模板展開面積之和;
Am──柱、承重墻、延性墻板、梁等主體結構混凝土模板展開面積之和。
8.采用標準化構件(如梁、樓板、樓梯、陽臺板、空調板等水平構件以及柱、支撐、承重墻、延性墻板等豎向構件)的應用比例按下式計算:q1e=N1e/N×100%
式中:q1e──標準化預制構件的應用比例;
N1e──標準化預制構件總數量;
N──各類預制構件的總數量。
9.采用成型鋼筋加工配送一體化的應用比例應按下式計算:q1f=M1f/M×100%
式中:q1f──采用成型鋼筋加工配送一體化的應用比例;
M1f──各樓層施工現場現澆混凝土采用成型鋼筋加工配送一體化的鋼筋重量之和(不含預制構件內的鋼筋);
M──各樓層施工現場現澆混凝土鋼筋的總重量(不含預制構件內的鋼筋)。
10.非承重圍護墻中采用預制圍護墻的應用比例應按下式計算:q2a=L2a/Lw1×100%
式中:q2a──非承重圍護墻中采用預制圍護墻的應用比例;
L2a──各樓層非承重圍護墻中采用預制圍護墻的中心線長度之和,計算時可不扣除含門、窗及預留洞口等墻體的長度;
Lw1──各樓層非承重圍護墻中心線長度之和,計算時可不扣除含門、窗及預留洞口等墻體的長度。
11.預制圍護墻與保溫、隔熱、裝飾一體化的應用比例應按以下方法計算。(1)當采用保溫、隔熱、裝飾一體化時,按下式計算:q2b=L2b/Lw1×100%
式中:q2b──保溫、隔熱、裝飾一體化的應用比例;
L2b──各樓層采用墻體與保溫、隔熱、裝飾一體化的預制圍護墻中心線長度之和,計算時可不扣除含門、窗及預留洞口等墻體的長度;
(2)當采用保溫、隔熱一體化時,按下式計算:q2c=L2c/Lw1×100%
式中:q2c──預制圍護墻與保溫、隔熱一體化的應用比例;
L2c──各樓層采用墻體與保溫、隔熱一體化的預制圍護墻中心線長度之和,計算時可不扣除含門、窗及預留洞口等墻體的長度;
12.采用預制內隔墻的應用比例應按下式計算:q2d=L2d/Ln2×100%
式中:q2d──采用預制內隔墻的應用比例;
L2d──各樓層預制內隔墻中心線長度之和,計算時可不扣除含門、窗及預留洞口等墻體的長度;
Ln2──各樓層內隔墻中心線長度之和,計算時可不扣除含門、窗及預留洞口等墻體的長度。
13.內隔墻采用預制內隔墻與管線、裝修一體化的應用比例應按以下方法計算。
(1)當采用預制內隔墻與管線、裝修一體化時:q2e=L2e/Ln2×100%
式中:q2e──采用預制內隔墻與管線、裝修一體化的應用比例;
L2e──各樓層內隔墻采用預制內隔墻與管線、裝修一體化的中心線長度之和,計算時可不扣除含門、窗及預留洞口等墻體的長度。
(2)當采用預制內隔墻與管線一體化時:q2f=L2f/Ln2×100%
式中:q2f──采用預制內隔墻與管線一體化的應用比例;
L2f──各樓層內隔墻采用預制內隔墻與管線一體化的中心線長度之和,計算時可不扣除含門、窗及預留洞口等墻體的長度。
(3)當預制內隔墻設計無管線,未采用裝修一體化,可視作預制內隔墻與管線一體化;當預制內隔墻設計無管線,但與裝修一體化,也可視作預制內隔墻與管線、裝修一體化。
14.采用架空、干鋪或薄貼工藝的應用比例應按下式計算:q3a=A3a/AL×100%
式中:q3a──樓地面采用架空、干鋪或薄貼工藝的應用比例;
A3a──各樓層采用架空、干鋪或薄貼工藝的水平投影面積之和。
AL──地上建筑面積(可扣除廚房、衛生間的樓地面面積)。
15.集成廚房的櫥柜和廚房設備等應全部安裝到位,墻面、頂面和地面中干式工法的應用比例應按下式計算:q3b=A3b/Ak×100%
式中:q3b──集成廚房干式工法的應用比例;
A3b──各樓層廚房墻面、頂面和地面采用干式工法的面積之和;
Ak──各樓層廚房的墻面、頂面和地面的總面積。
16.集成衛生間的潔具設備等應全部安裝到位,墻面、頂面和地面中干式工法的應用比例應按下式計算:q3c=A3c/Ab×100%
式中:q3c──集成衛生間干式工法的應用比例;
A3c──各樓層衛生間墻面、頂面和地面采用干式工法的面積之和;
Ab──各樓層衛生間墻面、頂面和地面的總面積。
17.管線分離比例應按下式計算:q3d=L3d/L×100%
式中:q3d──管線分離比例;
L3d──各樓層管線分離的長度,包括裸露于室內空間、管道井以及敷設在地面架空層(不包含樓面供暖或制冷功能模塊中的供暖或制冷管線)、非承重墻體空腔和吊頂內的電氣、給水、排水、供暖、空調和通風管線長度之和。埋置在主體結構內部、砌體結構內部(不含橫穿以及非承重墻體空腔內)或敷設在濕作業地面墊層內的管線應認定為管線未分離。
L──各樓層電氣、給水、排水、供暖、空調和通風管線的總長度(不包含樓面供暖或制冷功能模塊中的供暖或制冷管線)。
附件2:
重慶市裝配式建筑裝配率計算細則(2021版)修訂說明 |
2017年我委發布了《重慶市裝配式建筑裝配率計算細則(試行)》(以下簡稱“細則”),對引導我市裝配式建筑技術發展和推動項目實施發揮了積極作用。但隨著我市裝配式建筑實施能力的提升和工藝技術的進步,上版細則中部分內容不夠科學合理、計算范圍不夠明確以及設計標準化、管理信息化體現不充分等問題逐漸顯現出來。為進一步提高細則內容的科學性、合理性、指導性,結合智能建造與建筑工業化協同推進的需要,基于現階段我市裝配式建筑實踐經驗和實施能力,我委參照深圳、北京、成都等地區裝配式建筑裝配率計算方法,對細則進行了修訂,并多次征求區縣住房城鄉主管部門、行業協會以及市內主要建設、設計、施工、構件生產等單位意見,形成了《重慶市裝配式建筑裝配率計算細則(2021版)》?,F(xiàn)將有關修訂情況說明如下:
一、修訂思路本版細則在與國家《裝配式建筑評價標準》基本保持一致的基礎上,突出五個方面的特點:一是立足我市裝配式建筑產業基礎和實施能力,既考慮當前行業發展趨勢和方向,又兼顧行業接受能力,實現效率效益最.大化;二是推動標準化設計和工業化、信息化技術融合應用,加快以裝配式建筑為代表的新型建筑工業化發展;三是兼顧裝配式建筑項目設計、生產、施工、運維全生命周期各環節,推動全過程協同配合;四是適當引導預制梁和豎向預制構件的使用,同時考慮各地區裝配式建筑發展不平衡的情況,提供多種可供選擇的技術體系;五是擴大細則覆蓋范圍,適用于裝配式混凝土結構、裝配式鋼結構(鋼-混凝土組合結構)、裝配式木結構等民用建筑裝配率計算,工業建筑可參照?qǐng)?zhí)行
。二、修訂的重點內容(一)分值分配保持裝配率整體計算分值仍為100分不變,與上版細則相比,主體結構由50分降低為45分,調整增加信息化應用5分,其余分值保持不變。修訂原因:一是落實標準化設計、工廠化生產、裝配化施工、一體化裝修、信息化管理和智能化應用的要求,避免為了裝配而裝配,減少主體結構裝配施工的分值比重,提倡結構系統、圍護系統、內裝系統和機電與管線系統協同發展。二是引導標準化設計和工業化、信息化技術在裝配式建筑中的融合應用有利于提升勞動生產效率和質量安全水平,促進建筑工業化與信息化深度融合,培養新產業新動能。
(二)調整的內容1、主體結構(1)引導采用豎向預制構件,對豎向預制構件調整為“15%≤比例≤75%,10~25分”。修訂原因:一是對于多層建筑,較低比例的豎向預制構件和采用高精度模板成本相當,對低比例的豎向預制構件給予適當分值,增加更多可供選擇的技術路線。二是我市裝配式建筑仍處于起步階段,本著積極穩妥的原則,主體結構支持系統采用高精度模板施工工藝。
(2)適當降低水平預制構件分值。修訂原因:9月1日?qǐng)?zhí)行的綠色建筑標準強制要求新建建筑項目采用預制裝配式樓板和內隔墻板,因此水平預制構件分值由上版的“10~20分”降低為“5~10分”。
(3)增加預制梁得分項。修訂原因:為了成體系推廣預制水平構件,解決梁板鋼筋的連接復雜的問題,對預制梁?jiǎn)为?dú)計3~5分。
(4)增加預制構件采用標準化構件得分項。修訂原因:標準化設計的核心是部品部件的標準化,標準化程度直接影響項目成本。為引導主體結構標準化設計,實現標準化、規模化生產制造,達到裝配式建筑提高效率、減少成本的目標,增加標準化設計內容“70%≤標準化預制構件應用比例≤90%,可得2~4分”。
(5)增加成型鋼筋加工配送一體化得分項。修訂原因:主體結構建設過程中商品混凝土、預制混凝土構件、建筑模板等已經實現了工業化生產供應,而組成主體結構的建筑鋼筋仍主要在施工現場加工制作,且成型質量差、綜合利用率低,容易造成工程質量隱患和鋼筋資源浪費,也不符合新型工業化發展方向。我市在成型鋼筋加工配送一體化供應方面有良好的工作基礎和產業配套,因此增加成型鋼筋加工配送一體化評價內容“成型鋼筋加工配送一體化應用比例≥80%,可得1分”。
2、非承重圍護墻非承重圍護墻總計算分值保持10分不變,修訂后包含5類裝配式建筑技術,即采用具有自保溫功能的薄砌工藝墻體、采用高精度模板施工工藝的全現澆外墻、采用預制圍護墻、預制圍護墻與保溫、隔熱一體化、預制圍護墻與保溫、隔熱、裝飾一體化,根據技術應用情況分別設置為3分、4分、5分、7分、10分。由于當前階段非承重圍護墻推廣預制墻板尚未完全成熟,因此提出目前已較為成熟的具有自保溫功能的薄砌工藝墻體可得3分,采用高精度模板施工工藝的全現澆外墻可得4分。
3、內隔墻內隔墻總計算分值保持10分不變,包含3類裝配式建筑技術,即采用預制內隔墻,預制內隔墻與管線一體化,預制內隔墻與管線、裝修一體化,根據技術應用情況分別設置為3分、5~7分、7~10分,其中采用預制內隔墻的計算分值由“5分”降低為“3分”。內隔墻非砌筑采用三選一的形式,既讓項目有多種裝配式建筑技術可供選擇,也可逐步引導預制內隔墻與管線一體化、預制內隔墻與管線及裝修一體化等裝配式建筑技術集成應用。同時由于綠色建筑標準已要求強制實施內隔墻非砌筑,故降低其計算分值比重。
4、全裝修調整全裝修實施范圍,對居住建筑和公共建筑分類別設定分值。一般來說,5層及5層以下居住建筑業主自主裝修意愿強烈,因此提出5層及5層以下的居住建筑不強制要求實施全裝修,公共建筑可采用僅公區和確定使用功能的區域裝修。同時,從裝配式建筑實際實施情況考慮,對“公共建筑僅公區和確定使用功能的區域裝修”,其干式工法樓地面、集成廚房、集成衛生間各項技術也無法采用,故可將上述各項分值(18分)計入計算項目中缺少的計算項分值。對“5層及5層以下的居住建筑未采用全裝修”,可將全裝修、干式工法樓地面、集成廚房、集成衛生間分值(24分)計入計算項目中缺少的計算項分值。
5、信息化應用新增信息化應用得分項,分值5分,其中BIM數據在設計、施工、生產中的有效傳遞1分,采用電子簽名和電子簽章實現人員管理數字化1分,實現施工作業行為和管理行為數字化2分,實時生成數字化檔案1分。修訂原因:一是加強質量安全的數字化管控。裝配式建筑是一個系統性的工程,對人員履職和現場管理要求更高。通過電子簽名和電子簽章可以實現現場管理人員身份電子化,確保人證合一和人員實時到崗履職,并提高建設各方協同配合以及責任可追溯性;通過項目管理行為數字化可以對裝配式建筑施工安裝關鍵工序、關鍵節點實施情況進行質量控制和行為數據記錄,并進行實時數據傳遞,提高裝配式建筑項目智能化管控水平,提升項目質量安全;通過數字化檔案保證裝配式建筑工程檔案的實時性、真實性和工程質量的可追溯性。二是推進智能建造與建筑工業化協同發展。住房和城鄉建設部等部門《關于加快新型建筑工業化發展的若干意見》(建標規〔2020〕8號)、《關于推動智能建造與建筑工業化協同發展的指導意見》(建市〔2020〕60號)明確要求新型建筑工業化項目評價時重點突出信息化技術的應用要求。三是推動數據共享。從BIM技術應用來看,雖已強制要求裝配式建筑在設計階段采用BIM技術,但并未實現設計、生產、施工全過程基于同一數據模型進行數據共享,未實現各專業協同設計,故通過引導BIM技術的全過程應用,打通數據壁壘,實現數字孿生和全過程數據資源互聯互通。
