裝配式PC構件生產線的基本流程:模臺清理工序→噴脫模劑工序→劃線工序→安裝邊模布筋安裝預埋工序→混凝土澆注振搗工→安裝保溫板鋼筋網(三文治外墻)→混凝土第二次澆筑振搗工(三文治外墻)→趕平工序→預養護工序→抹平工序→養護工序→模具拆除工序→構件立起、起吊工序→構件廠內運輸工序。

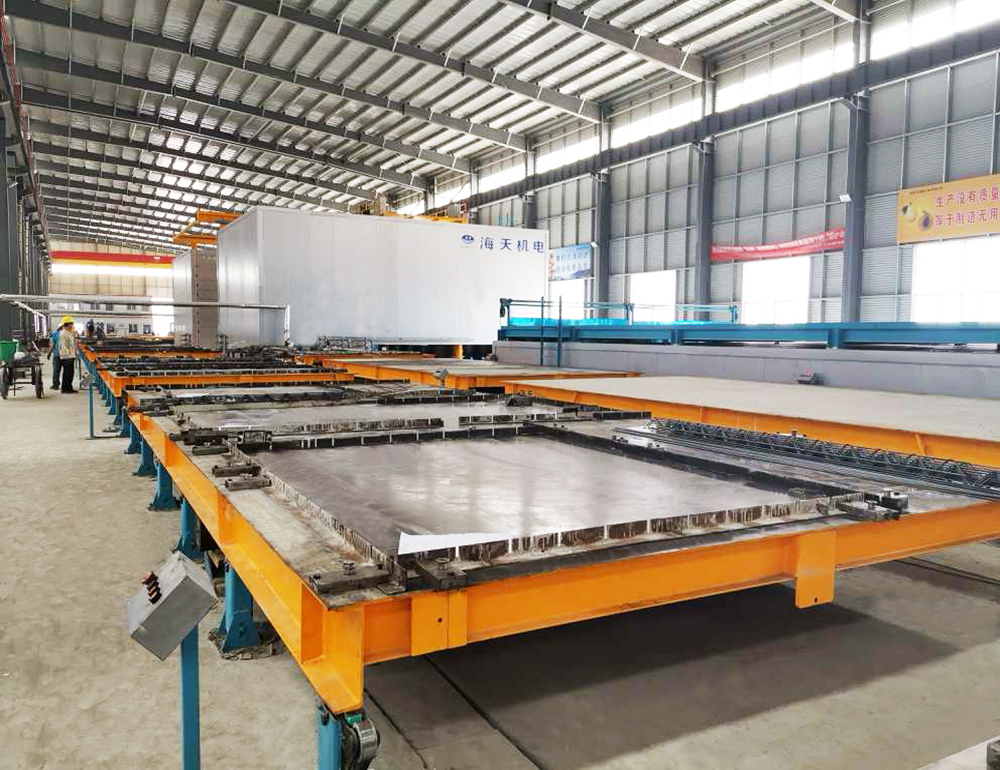

海天機電PC生產線現場
PC流水線系統組成:模臺系統,模臺輸送系統,混凝土輸送系統,布料系統,混凝土振實系統,養護窯系統,預養護系統,脫模系統,運輸系統,構件表面處理系統,其它設備系統和控制系統等。

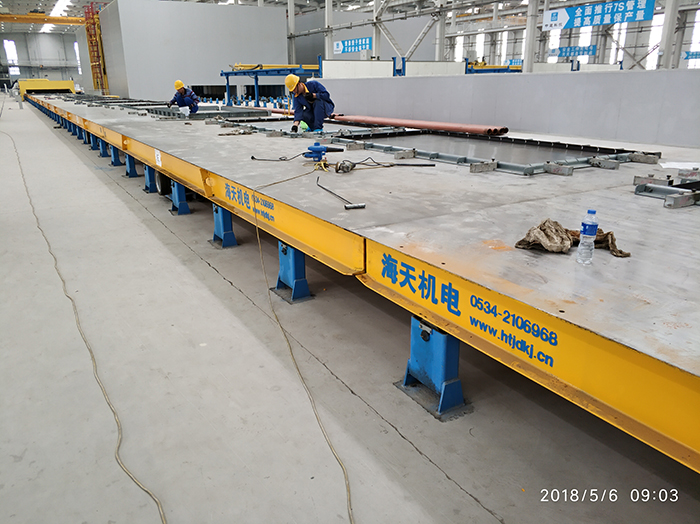

海天機電PC生產線現場
裝配式建筑PC生產線 海天預制構件生產線主要有以下組成部分:
1. 中央控制系統:是生產線的核心,集全景監控系統于一體,是工廠實現自動化、智能化、信息化的核心
2. 布料系統:由混凝土輸送料斗將料漿輸送到布料機里面,布料機在工作模臺上移動式的進行布料漿,然后通過振動臺振動將料漿振搗密實
3. 模臺預處理系統;清理機自動清理模臺上的混凝土殘?jiān)透m,然后噴涂機在模臺上進行噴涂脫模劑,***后再使用劃線機在模臺表面劃線,即可進行人工捆扎鋼筋
拉毛機:用于疊合樓板表面拉毛
抹光機:用戶構件表面打磨修光
振動趕平機:可升降并自鎖前后趕平方式
4。養護系統:獨立的密閉養護倉,處理好的構件模臺自動移動到養護窯內進行養護,加快構件養護時間
碼垛車:用于構件在養護窯內存取,下走行方式,結構穩定PC混凝土預制構件生產線/裝配式建筑墻板設備示例圖3
5. 模臺循環系統:模臺橫移車,用于模臺在線上的橫向運轉
脫模系統:翻轉機用于內外墻板以及需要垂直吊裝的構件的翻轉 混凝土預制構件生產線。
PC裝配式建筑生產線的設備配置及產能,可根據客戶需求量身定做

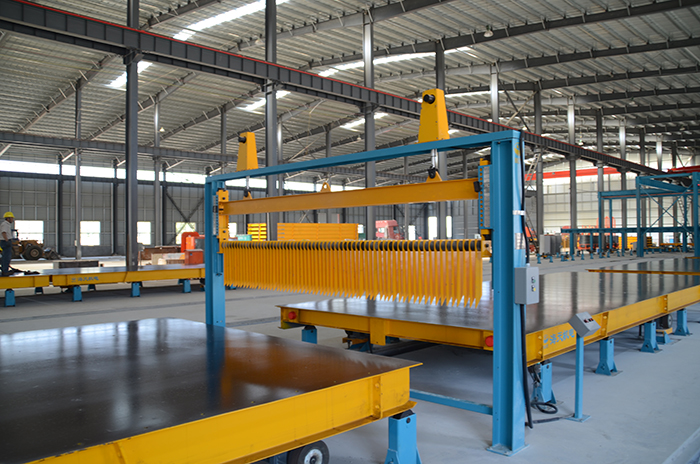

海天機電裝配式PC構件生產線現場
1、PC構件的種類
裝配式建筑中PC構件主要可分為內墻板、外墻板、疊合板、陽臺,空調板,樓梯,預制梁,預制柱。
2、PC結構有何優勢
抗震性能高、工廠化生產、PC構件產品化
