1、預制疊合板
裝配整體式結構的樓蓋宜采用疊合樓蓋。根據規范對樓蓋的要求,嵌固部位的樓層、頂層樓層、轉換層樓層以及平面中較大洞口的周邊、設計需加強的部位、剪力墻結構的底部加強部位不做疊合樓蓋,其他部位在原則上均可采用疊合樓蓋。
疊合板是二次成型的水平構件,根據GB50010—2010《混凝土結構設計規范》,疊合樓板可按整體受彎構件設計計算。疊合板由預制層和現澆層組成,預制層在設計配筋時應該標準化、模塊化。預制層厚度不宜小于60mm,一般為60mm,70mm,現澆層應考慮配筋及管線鋪設,厚度一般不應小于60mm。
疊合板的按設計需要,可設計成單向板或雙向板,且應盡可能形成中大型整板,在板跨合理的情況下,不宜在板跨內布置次梁,這樣更利于施工,實用性更強。
疊合板預制部分在支座處(梁或剪力墻)擱置長度應不小于10mm,且預制縱筋應錨入梁或剪力墻現澆混凝土中。預制層四周及表面均應做人工粗糙面,以增加與后澆混凝土的結合。

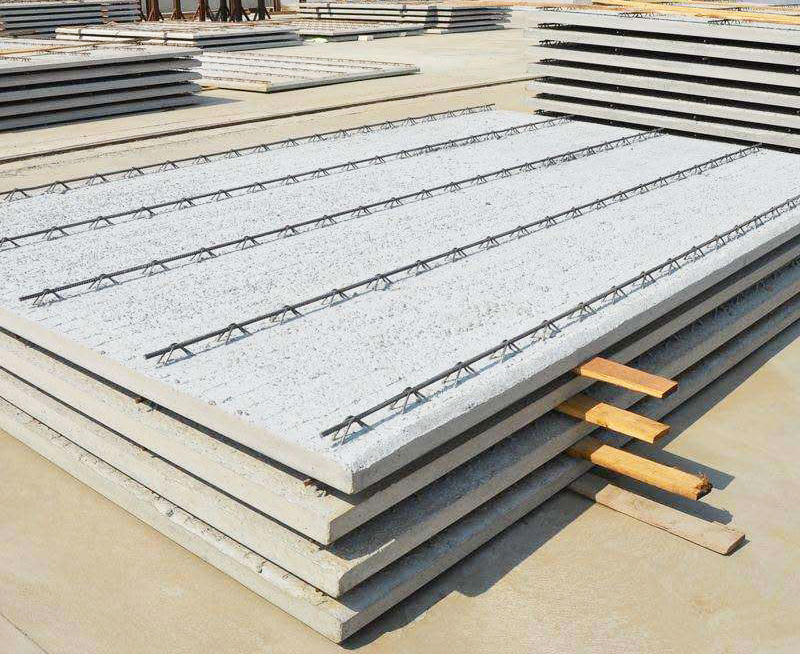

為增大樓板的整體剛度,當板跨大于3m時,一般采用桁架式鋼筋疊合板,且桁架鋼筋沿板的主要受力方向布置。預制層拼縫位置宜避開疊合板受力較大部位。隔墻下方板底設置附加鋼筋。另外,梁設計成疊合梁,疊合梁箍筋做成開口箍筋。
當樓板由局部降板時,可考慮在非降板區采用疊合樓板,降板區現澆的做法。
預制疊合板可采用的生產設備

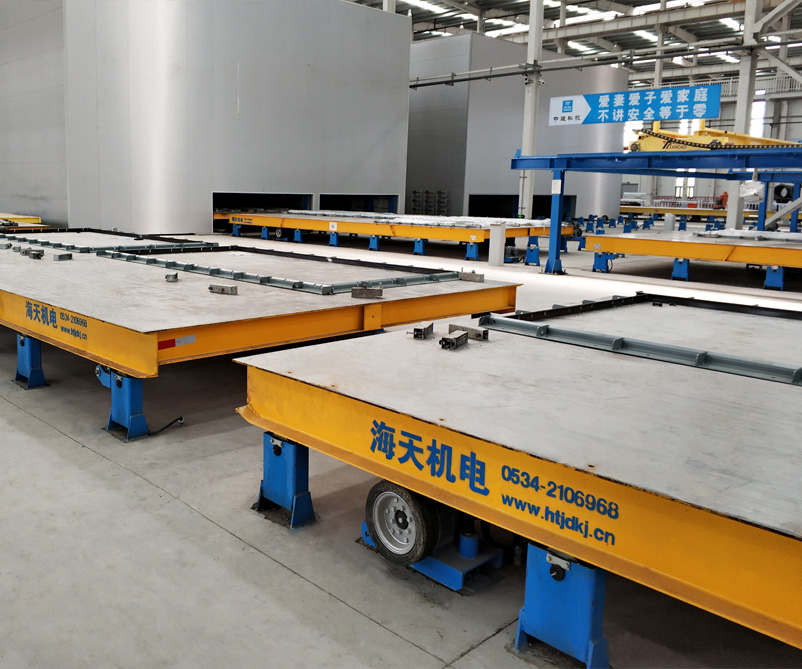

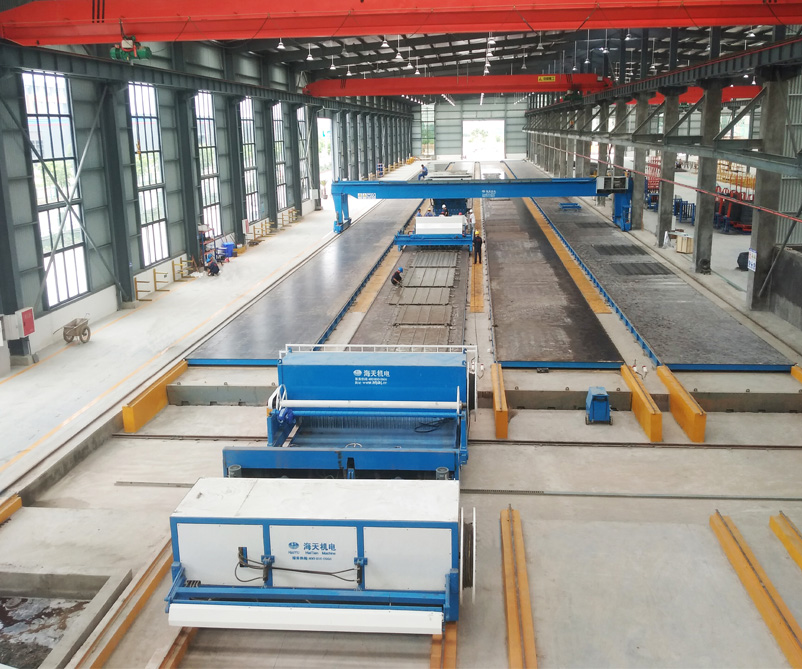

PC構件生產線(PC疊合板生產線)

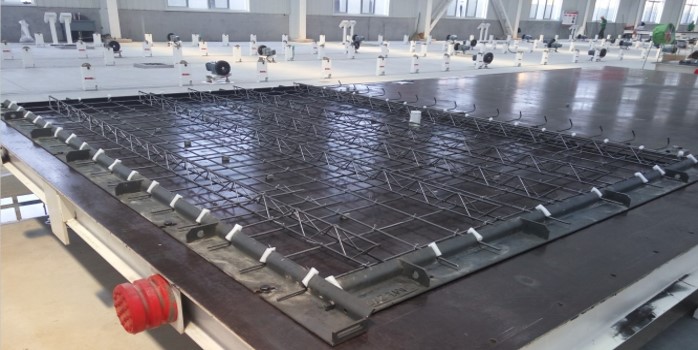

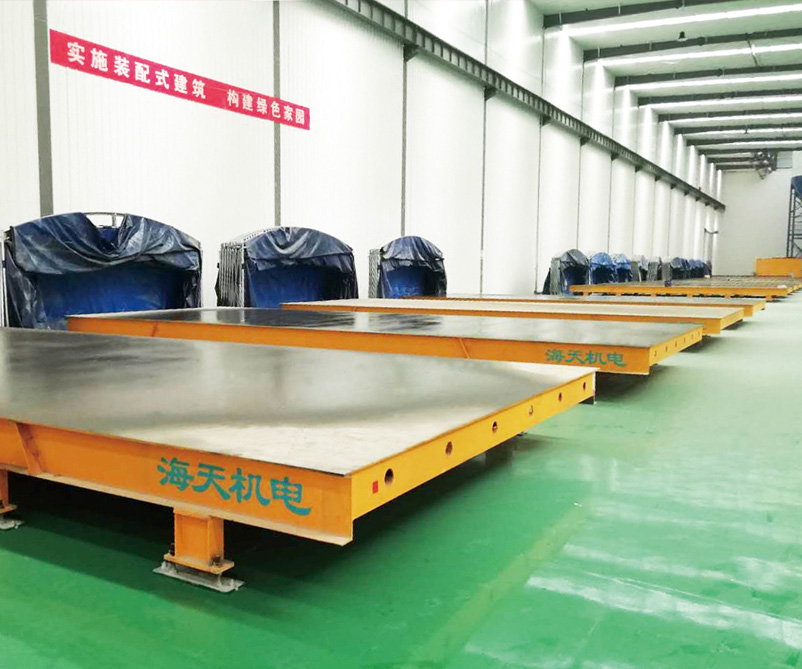

海天疊合板模具
2. 預制樓梯

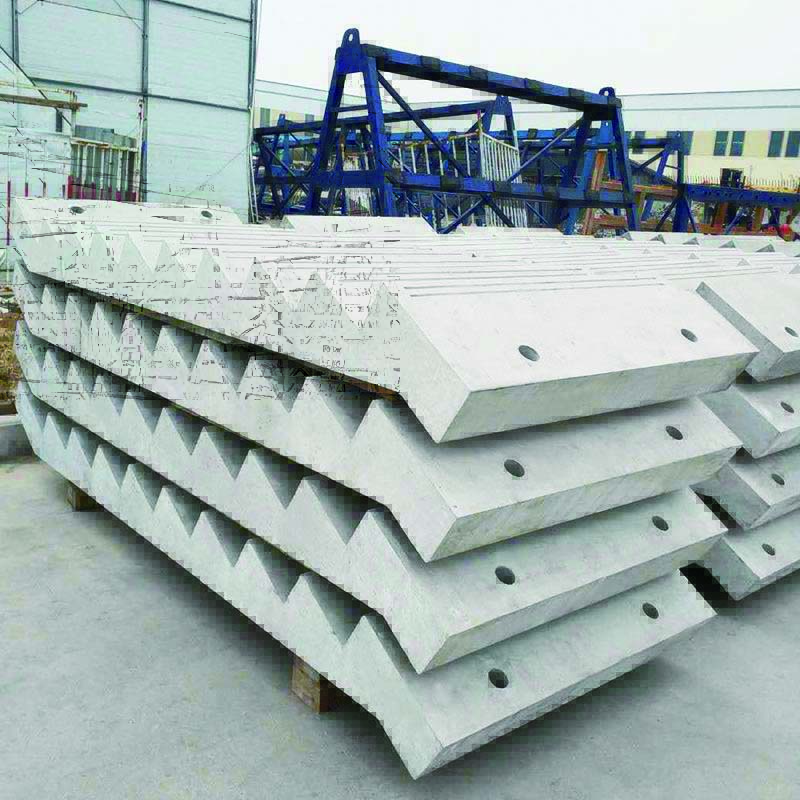

預制樓梯標準化程度相對較高,在裝配式結構中應用最為廣泛。預制樓梯可分為預制雙跑樓梯和預制剪刀樓梯。雙跑樓梯每個梯段的重量較小,一般都能滿足吊裝要求。剪刀樓梯跨度大梯段板較厚,單個梯段的重量較大,當不能滿足現場吊裝要求時,需在梯段下方增設梯梁,將每個梯段分成兩塊預制。
當設計為一端固定一端滑動時,預制梯段固定端與梯梁采用銷栓連接,并用灌漿料填實;預制梯段滑動端同樣與梯梁采用銷栓連接,但不用灌漿料填實,即預留滑動量。上述連接方式為國標圖集所采用的連接方式,梯段板可采用簡支計算模型,樓梯不參與整體抗震計算。
最后,根據計算銷栓承受的剪力設計值來選取銷栓的材料和材質。
當預制樓梯固定端與滑動端設計為剛接時,預制梯段兩端外伸預留鋼筋,錨入梁和樓板(休息平臺或樓層板)內。預制樓梯成品表面光滑,直接帶有防滑槽,不需再做建筑面層。樓梯欄桿預留插孔,避免后期欄桿安裝時破壞踏面。
預制樓梯生產設備

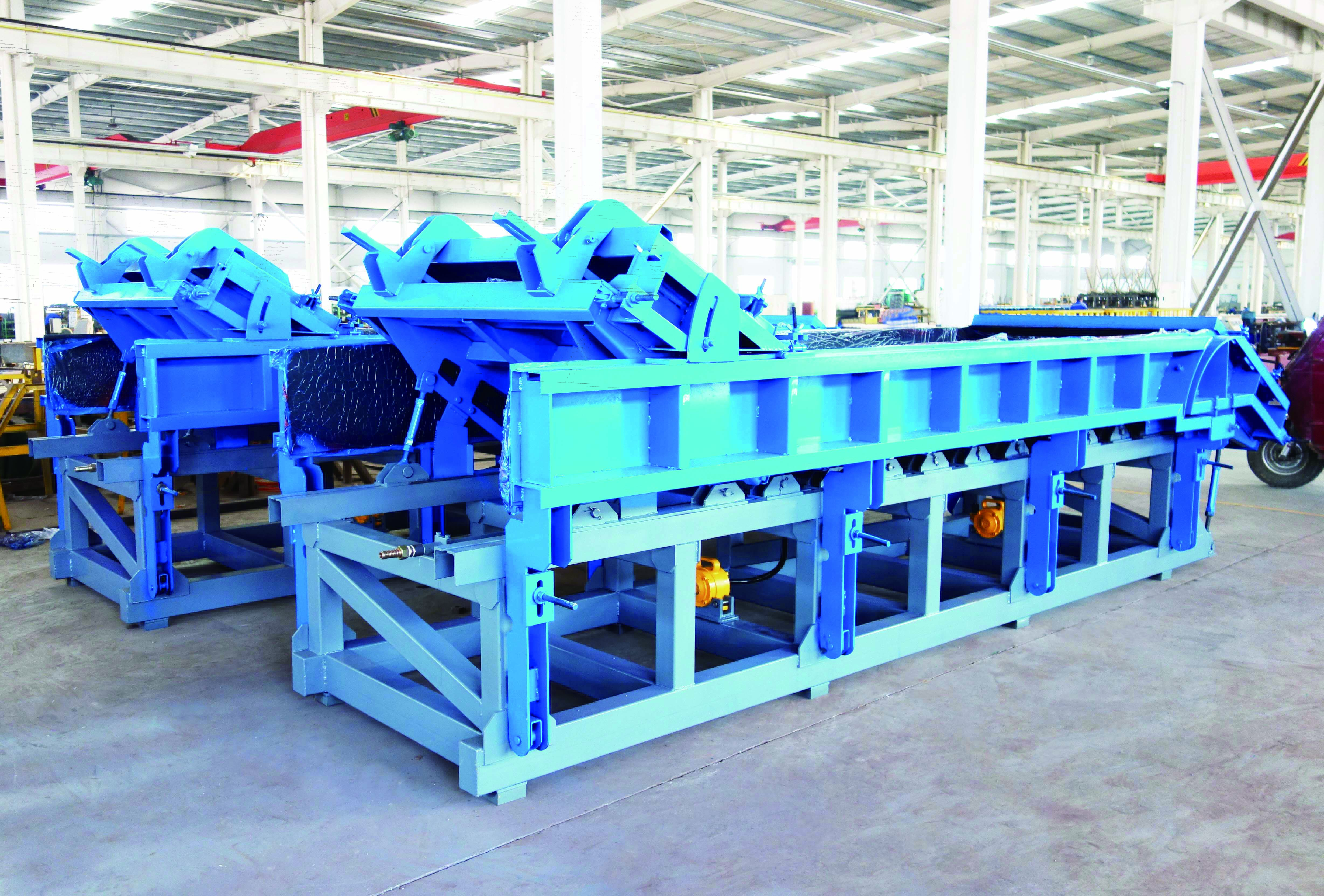

立式樓梯模具
