整體裝配式樓板包括密肋填充塊樓板和疊合式樓板兩類。
1. 密肋填充塊樓板
密肋填充塊樓板由密肋樓板和填充塊疊合而成。密肋樓板有現澆密肋樓板、預制小梁現澆樓板、帶骨架芯板填充塊樓板等。密肋樓板的肋(梁)的間距與高度的尺寸要同填充物尺寸相配合,通常的間距尺寸為 700mm~1000mm、肋寬 60mm~150mm,肋高 200mm~300mm;板的厚度不小于 50mm,板的適用跨度為 4m~10m。密肋填充塊樓板板底平整,保溫、隔熱、隔音效果好,肋的截面尺寸不大,樓板結構占據的空間較少,是一種較好的結構形式。
2. 疊合式樓板
疊合式樓板是預制薄板與現澆混凝土面層疊合而成的整體裝配式樓板。疊合式樓板的鋼筋混凝土薄板既是永.久性模板,也是整個樓板的組成部分。薄板內配有預應力鋼筋,板面現澆混凝土疊合層,并配以少量的支座負彎矩鋼筋,所有樓板層中的管線均事先埋在疊合層內。疊合式樓板一般跨度為 4m~6m,經濟跨度為 5.4m,最.大跨度可達 9m;預應力薄板厚度通常為 60mm~70mm,板寬 1.1m~1.8m,板間留縫 10mm~20mm。預制薄板的表面處理有兩種形式,一種是表面刻槽,槽直徑是 50mm,深 20mm,間距 150mm;另一種是板面上留出三角形結合鋼筋。現澆疊合層的混凝土標號為 C20,厚度 70mm~120mm。疊合樓板的總厚度一般為 150mm~250mm,以薄板厚度的兩倍為宜。
疊合式樓板的特點:
(1)與現澆板相比,結構施工質量明顯提高,樓板抗裂性能大大提高;板底平整度好,減少濕作業量。
(2)施工安全有效提高。采用疊合樓板使模板使用量大量減少,降低了模板安裝和拆除過程中的安全風險,減少了安全管理難度。不需模板,板下支撐間距可加大為1.8~2.5米,周轉材料總可節約80%以上;操作簡易,質量更易控制,安全可靠性更高。
(3)施工周期明顯減短。疊合板施工周期可以提高至每層5天,快于傳統現澆體系單層施工周期,施工安裝方便、快捷,可節約工期30%左右;
(4)施工難度大幅降低,疊合板結構體系采用機械化吊裝施工,大幅降低施工人員工作強度。大量水電管線、預留洞口在工廠埋設,避免了傳統結構水電安裝施工可能出現的二次開孔、開槽及其不當可能出現的質量問題,支撐鋼管大幅減少,較大的支撐間隙給施工人員提供了更大的操作空間。
疊合式樓板的類型:
混凝土疊合樓板按具體受力狀態,分為單向受力和雙向受力疊合板;預制底板按有無外伸鋼筋可分為“有胡子筋”和“無胡子筋”;拼縫按照連接方式可分為分離式接縫(即底板間不拉開的“密拼”)和整體式接縫(底板間有后澆混凝土帶)。
預制底板按照受力鋼筋種類可以分為預制混凝土底板和預制預應力混凝土底板:預制混凝土底板采用非預應力鋼筋時,為增強剛度目前多采用桁架鋼筋混凝土底板;預制預應力混凝土底板可為預應力混凝土平板和預應力混凝土帶肋板、預應力混凝土空心板。
疊合板生產設備介紹

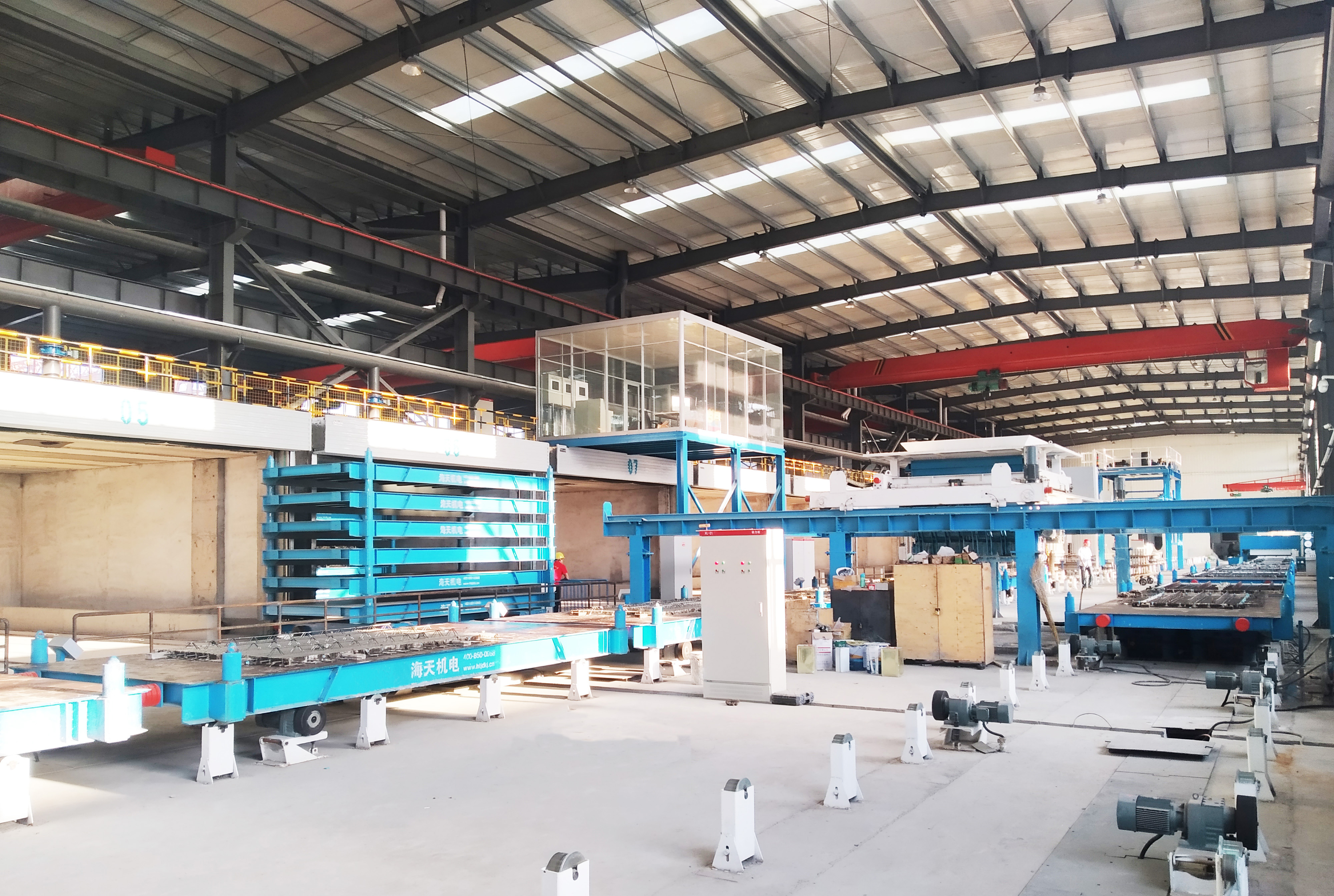

海天機電集約式高產能PC生產線

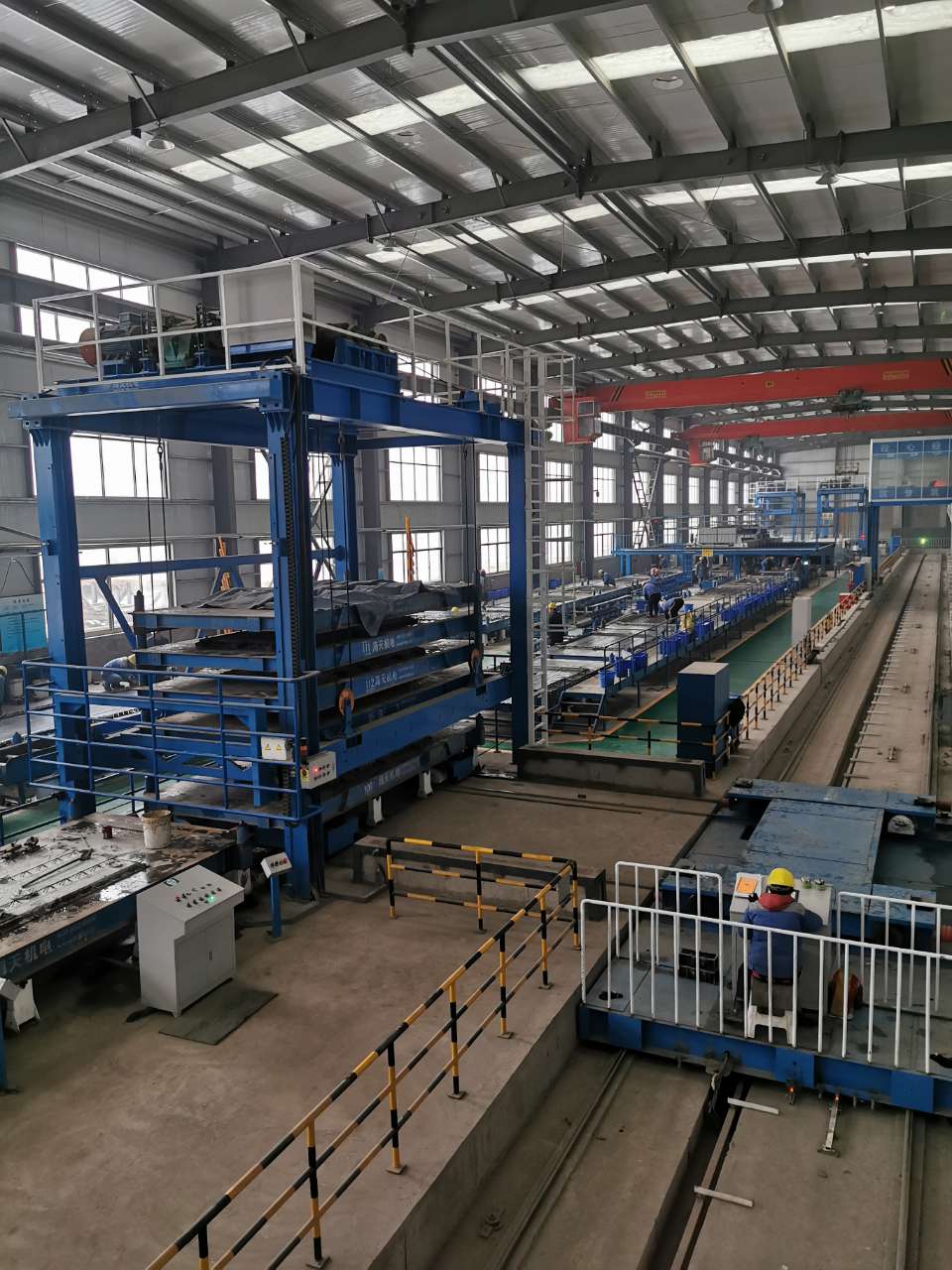

海天機電固定模臺,PC模臺生產線
