伴隨著裝配式建筑的迅猛發展,預制構件安裝隊伍如雨后春筍般不斷涌現和發展壯大,但由于專業技術工人儲備不足、培訓跟不上、管理不到位等原因?qū)е铝祟A(yù)制構件安裝方面出現和暴露了不少問題。在預制構件安裝過程中,吊裝前準備不充分,過程控制不仔細,各環節檢查不到位等,就會造成安裝質量出現問題,甚至造成結構安全等方面的隱患。預制構件安裝前對構件及安裝結合面的檢查不到位就可能出現兩類異常情況,一是構件無法安裝,譬如下層構件或現澆層伸出鋼筋位置偏差過大、灌漿套筒堵塞或不垂直、構件自身尺寸超差等都會造成構件無法安裝;二是構件不能安裝,譬如下層構件或現澆層伸出鋼筋過短,不能插到套筒的規定位置,鋼筋就無法形成可靠有效的連接(圖1),再譬如構件裂縫、缺棱掉角嚴重,都會造成構件不能安裝。海天機電固定模臺,PC模臺,裝配式建筑模臺,疊合板生產線,

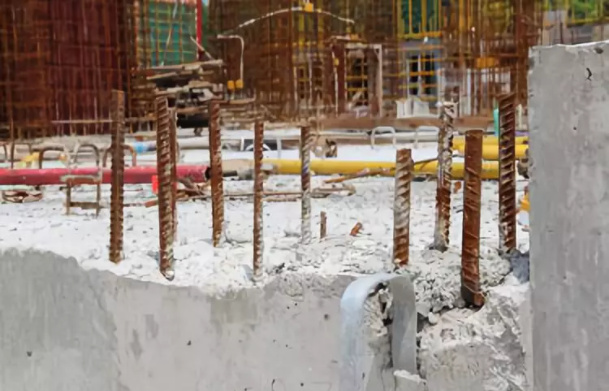

圖1 伸出鋼筋長短不一
疊合板吊裝時,如果獨立支撐系統不牢固,標高未進行嚴格控制,在疊合板吊裝完成后,就可能會造成疊合板底面四角標高超差,給建筑結構驗收及房屋裝修帶來很大麻煩;支撐不牢固還很有可能造成安全事故。預制墻板安裝后,不重視安裝位置的準確性,對垂直度不進行嚴格的檢查驗收,如此逐層進行吊裝施工,就會造成較大的誤差累積,即影響建筑質量,也會對其他的后續相關專業的施工造成影響。那么,如何能做到既快又好地正確安裝預制混凝土構件呢?海天機電固定模臺,PC模臺,裝配式建筑模臺,疊合板生產線,流水線模臺板。
2
首先,對預制構件安裝全過程進行嚴格把控,是保證預制構件安裝質量的前提,也是建造合格優質的裝配式混凝土建筑的基礎。海天機電固定模臺,PC模臺,裝配式建筑模臺,疊合板生產線,流水線模臺板。
(1)預制構件進場檢查作業要點
1)預制構件到場后,需對預制構件規格、數量、尺寸、外觀質量及伸出鋼筋、預埋件、預留孔洞等進行檢查驗收(圖2)。
圖2 預制樓梯預埋件檢查
2)預制構件表面應光潔平整,不得出現缺棱、掉角、蜂窩、麻面等嚴重質量缺陷(圖3)。
圖3 預制構件表面出現蜂窩、夾渣等嚴重缺陷
3)需采取光照、注水、通氣、敲擊等方法對預制構件灌漿套筒的通暢情況進行檢查(圖4)。

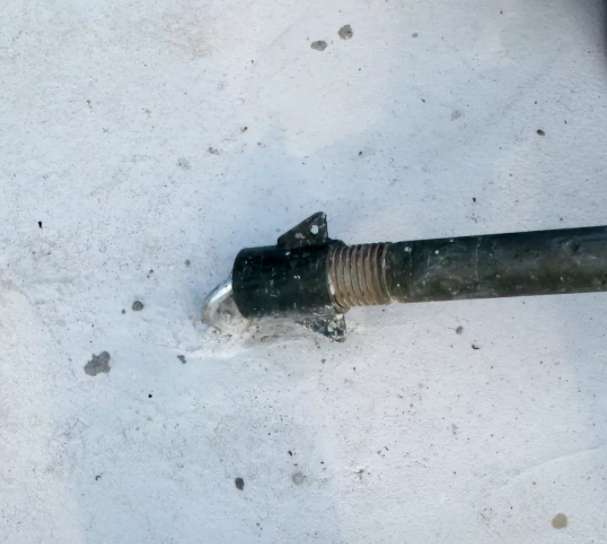

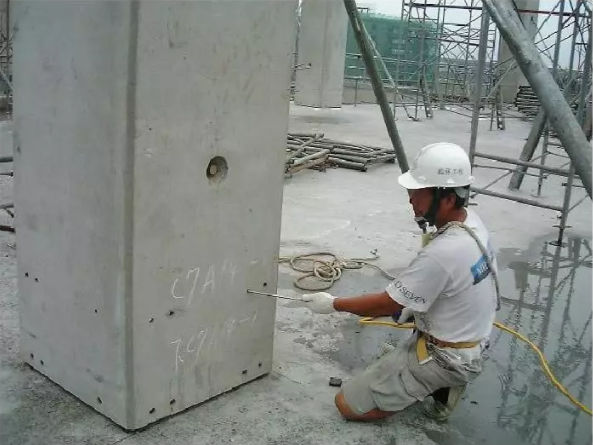

圖4 通氣檢測灌漿套筒通暢情況
(2)預制構件安裝前準備作業要點
1)安裝部位檢查。對預制構件所要連接鋼筋的規格、數量、位置、伸出長度進行檢查(圖5)。還要檢查混凝土安裝結合面清理、鑿毛、濕潤等是否滿足要求(圖6)。

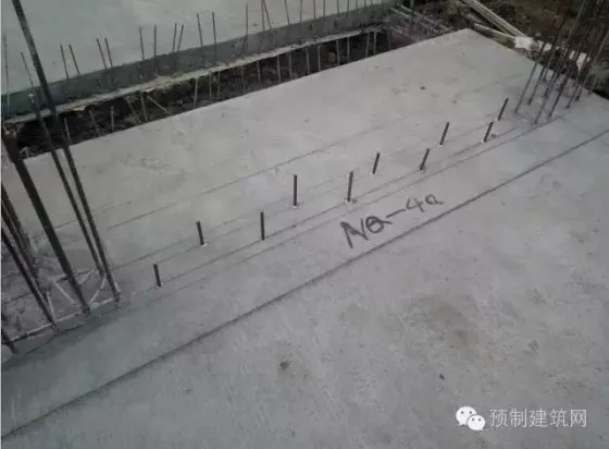

圖5 伸出鋼筋定位模板

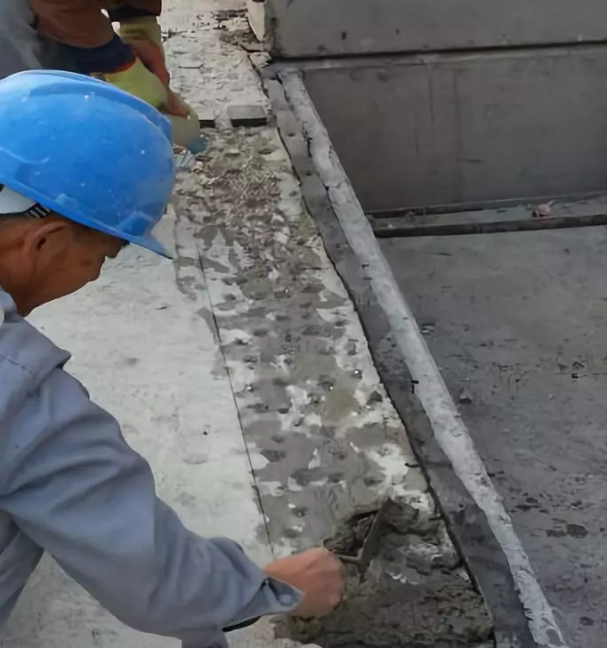

圖6 結合面清理、鑿毛和濕潤檢查
2)設備和機具檢查。預制構件吊裝前,需對起重設備、吊具、吊索、索具、支撐體系部件等進行適用性、安全性、可靠性檢查。起重設備等機具還應采取試運行、試吊裝的方式進行檢查(圖7)。

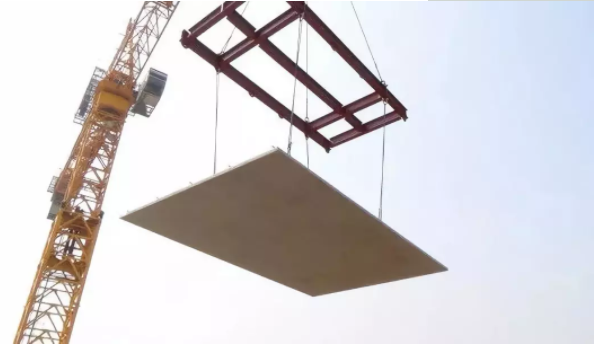

圖7 用平面架式吊具吊裝疊合樓板
3)預制構件安裝控制線放線。根據施工圖紙彈出軸線及控制線;并根據施工樓層基準線和施工圖紙進行構件位置邊線的確定(圖8)。對于構件邊線、中心線及標高控制線等定位標識應作明顯標記和區分。海天機電固定模臺,PC模臺,裝配式建筑模臺,疊合板生產線,流水線模臺板。
圖8 預制構件位置邊線
(3)常用預制構件安裝要點
預制構件吊裝時要緩慢起吊,待構件升至距地面60cm高時略作停頓,檢查吊掛是否牢固,確認無誤后繼續作業。海天機電固定模臺,PC模臺,裝配式建筑模臺,疊合板生產線,流水線模臺板。

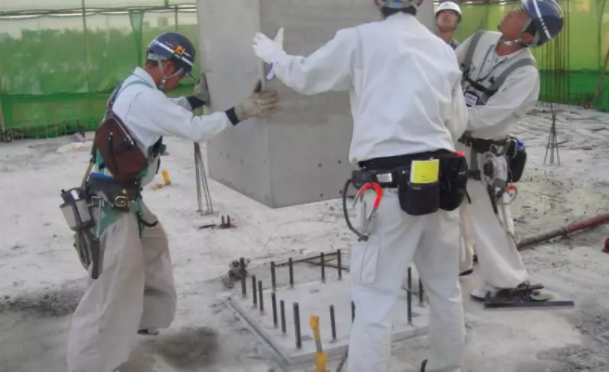

預制構件在距安裝位置上方60cm高左右略作停頓,施工人員手扶構件,控制構件緩慢下落就位(圖9)。

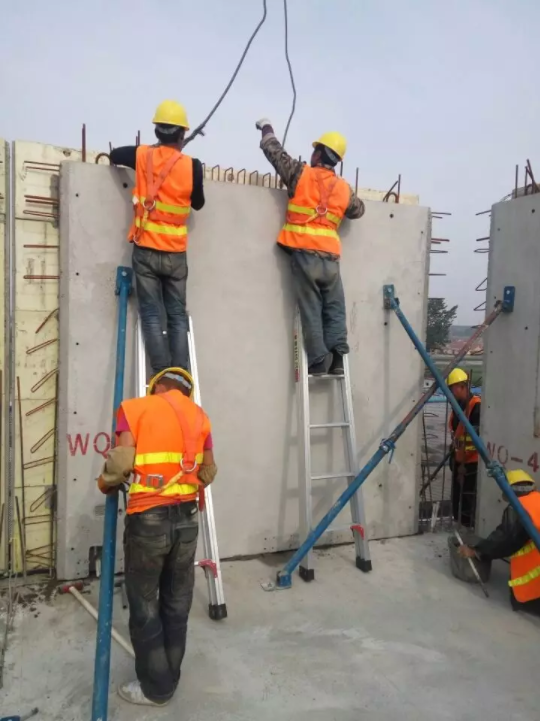

圖9 施工人員手扶構件控制構件緩慢下落
1)預制墻板安裝要點。根據圖紙及現場測定的實際標高設置標高控制墊片;墻板吊裝時,必須用專業吊具吊運;墻板就位后立即安裝固定臨時支撐,并摘除吊鉤(圖10);通過調節臨時支撐進行墻板位置和垂直度的精/確調整。海天機電固定模臺,PC模臺,裝配式建筑模臺,疊合板生產線,流水線模臺板。
圖10 臨時支撐固定后摘除吊鉤
2)疊合樓板安裝要點。安裝前要進行支撐搭設,并進行支撐頂端標高校對;海天機電固定模臺,PC模臺,裝配式建筑模臺,疊合板生產線,流水線模臺板。
疊合板就位后,進行板底標高和接縫高差的檢查及校核,如有偏差可通過調節板下的可調支撐高度進行調整(圖11)。

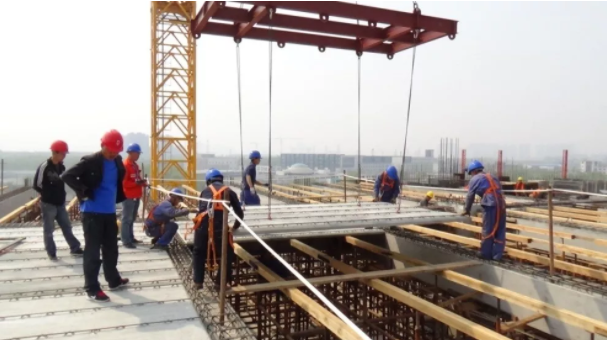

圖11 疊合樓板吊裝就位
3)預制外掛墻板安裝要點。外掛墻板就位后,根據之前控制線,調整外掛。海天機電固定模臺,PC模臺,裝配式建筑模臺,疊合板生產線,流水線模臺板。
墻板的水平、垂直及標高,待調整到允許偏差范圍內后將螺栓緊固到設計要求;外掛墻板側面中線及板面垂直度的校核,應以中線為主調整;外掛墻板上下校正時,應以豎縫為主調整,并以外立面平整為主。外掛墻板均為獨立自承重構件,應保證板縫四周為彈性密封構造(圖12)。
圖12 預制外掛板墻安裝節點
4)預制樓梯安裝要點。用長短繩索吊裝樓梯,保證樓梯的起吊角度與就位。海天機電固定模臺,PC模臺,裝配式建筑模臺,疊合板生產線,流水線模臺板。
后角度一致。為了角度可調也可用兩個手拉葫蘆代替下側的兩根鋼絲繩(圖13);如有預留插筋,應注意將插筋與樓梯的預留孔洞對準后,將樓梯安裝就位。海天機電固定模臺,PC模臺,裝配式建筑模臺,疊合板生產線,流水線模臺板。

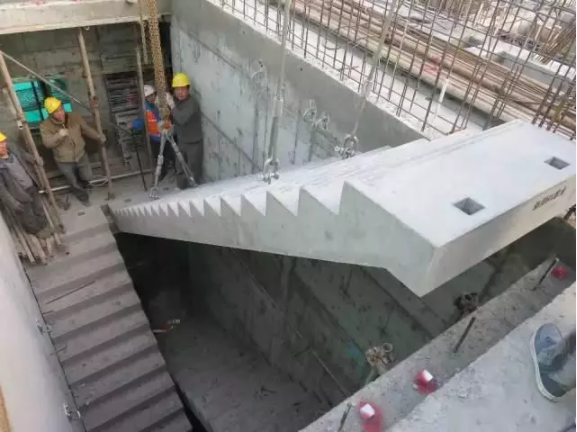

圖13 預制樓梯吊裝
(4)臨時支撐支設及拆除要點
1)豎向構件的上支點宜設置在預制構件高度2/3處;豎向構件支撐在地面上的支點,應使斜支撐與地面的水平夾角保持在45°至60°之間(圖14)。

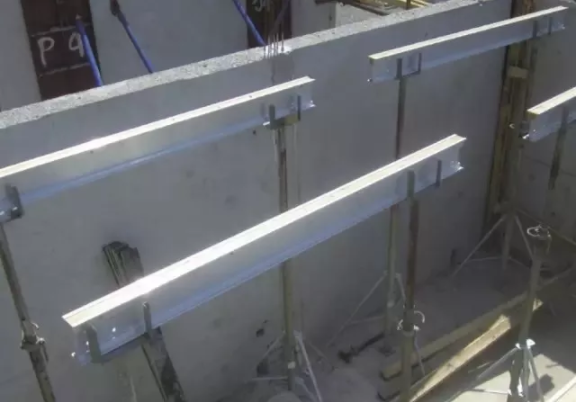

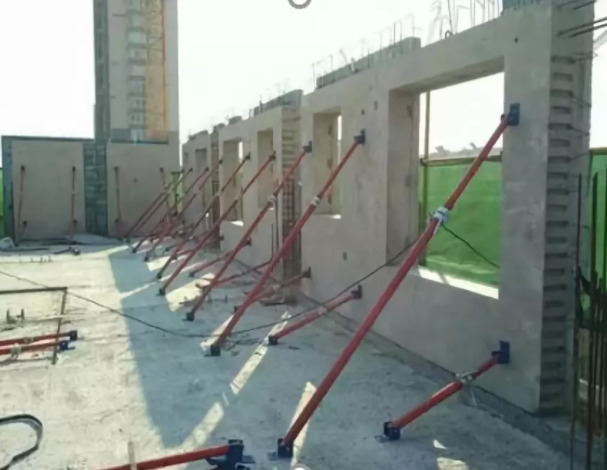

圖14 預制剪力墻板支撐體系
2)固定豎向預制構件斜支撐的地腳,優先采用預埋方式,并注意預埋位置的準確性(圖15)。
圖15 疊合層預埋支撐地腳
3)水平構件獨立支撐的間距要嚴格控制,不得隨意加大支撐間距,并控制好獨立支撐離墻體的距離(圖16),保證整個體系的穩定性。海天機電固定模臺,PC模臺,裝配式建筑模臺,疊合板生產線,流水線模臺板。
圖16 獨立支撐系統搭設
4)預制構件連接部位后澆混凝土及灌漿料的強度達到設計要求后,方可拆除臨時支撐系統。海天機電固定模臺,PC模臺,裝配式建筑模臺,疊合板生產線,流水線模臺板。
