混凝土疊合樓板技術是指將樓板沿厚度方向分成兩部分，底部是預制底板，上部后澆混凝土疊合層。配置底部鋼筋的預制底板作為樓板的一部分，在施工階段作為后澆混凝土疊合層的模板承受荷載，與后澆混凝土層形成整體的疊合混凝土構件。

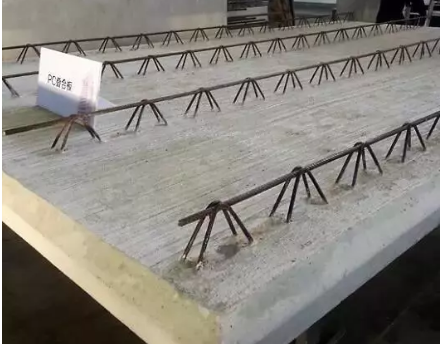

疊合樓板(預制板部分)

《裝配式混凝土結構技術規程》 JGJ1-2014中對疊合樓板做出如下規定:

1.預制板與后澆混凝土疊合層之間的結合面應設置粗糙面。粗糙面的面積不宜小于結合面的80%，預制板的粗糙面凹凸深度不應小于4mm。

2.預制構件縱向鋼筋宜在后澆混凝土內直線錨固，當直線錨固長度不足時，可采用彎折、機械錨固方式，并應符合現行國家標準《混凝土結構設計規范》GB 50010和《鋼筋錨固板應用技術規程》JGJ256的規定。

3.疊合板應按現行國家標準《混凝土結構設計規范》GB 50010進行設計，并應符合下列規定：

（1）疊合板的預制板厚度不宜小于60mm，后澆混凝土疊合層厚度不應小于60mm；

（2）當疊合板的預制板采用空心板時，板端空腔應封堵；

（3）跨度大于3m的，宜采用桁架鋼筋混凝土疊合板；

（4）跨度大于6m的疊合板，宜采用預應力混凝土預制板；

（5）板厚大于180mm的疊合板，宜采用混凝土空心板。

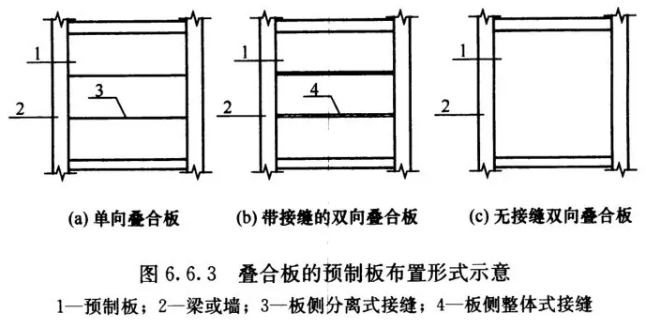

4.疊合板可根據預制板接縫構造、支座構造、長寬比按單向板或雙向板設計。當預制板之間采用分離式接縫（圖6.6.3a）時，宜按單向板設計。對長寬比不大于3的四邊支撐疊合板，當其預制板之間采用整體式接縫(圖6.6.3b)或無接縫（圖6.6.3c）時，可按雙向板設計。

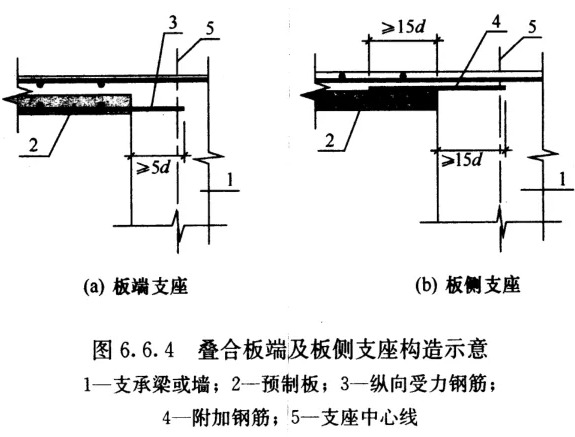

5.疊合板支座處的縱向鋼筋應符合下列規定：

（1）板端支座處，預制板內的縱向受力鋼筋宜從板端伸出并錨入支承梁或墻的后澆混凝土中，錨入長度不應小于5d（d為縱向受力鋼筋直徑），且宜伸過支座中心線（圖6.6.4a）

（2）單向疊合板的板側支座處，當預制板內的板底分布鋼筋伸入支承梁或墻的后澆混凝土中時，應符合本條第（1）款的要求；當板底分布鋼筋不伸入支座時，宜在緊鄰預制板頂面的后澆混凝土疊合層中設置附加鋼筋，附加鋼筋截面面積不宜小于預制板內同向分布鋼筋面積，間距不宜大于600mm，在板的后澆混凝土疊合層內的錨固長度不應小于15d，在支座內錨固長度不應小于15d（d為附近鋼筋直徑）且宜伸過支座中心線（圖6.6.4b）

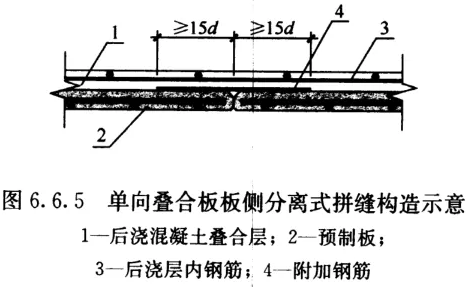

6.單向疊合板板側的分離式接縫宜配置附加鋼筋（圖6.6.5），并應符合下列規定：

（1）接縫處緊鄰預制板頂面宜設置垂直于板縫的附加鋼筋，附加鋼筋伸入兩側后澆混凝土疊合層的錨固長度不應小于15d（d為附加鋼筋直徑）；

（2）附加鋼筋截面面積不宜小于預制板中該方向鋼筋面積，鋼筋直徑不宜小于6mm、間距不宜大于250mm。

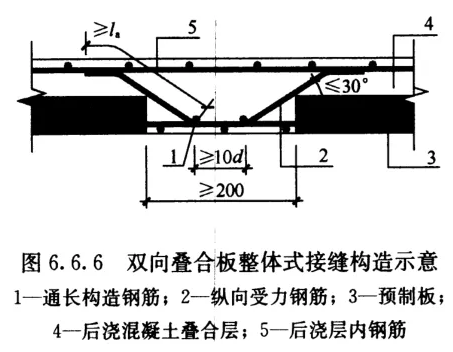

7.雙向疊合板板側的整體式接縫宜設置在疊合板的次要受力方向上且宜避開最/大彎矩截面。接縫可采用后澆帶形式，并應符合下列規定：

（1）后澆帶寬度不宜小于200mm；

（2）后澆帶兩側板底縱向受力鋼筋可在后澆帶中焊接、搭接連接、彎折錨固；

（3）當后澆帶兩側板底縱向受力鋼筋在后澆帶中彎折錨固時（圖6.6.6），應符合下列規定：

1）疊合板厚度不應小于10d，且不應小于120mm（d為彎折鋼筋直徑的較大值）；

2）接縫處預制板側伸出的縱向受力鋼筋應在后澆混凝土疊合層內錨固，且錨固長度不應小于la；兩側鋼筋在接縫處重疊的長度不應小于10d。鋼筋彎折角度不應大于30度，彎折處沿接縫方向應配置不少于兩跟通長構造鋼筋，且直徑不應小于該方向預制板內鋼筋直徑。

8.桁架鋼筋混凝土疊合板應滿足下列要求：

（1）桁架鋼筋應沿主要受力方向布置；

（2）桁架鋼筋距板邊不應大于300mm，間距不宜大于600mm；

（3）桁架鋼筋弦桿鋼筋直徑不宜小于8mm，腹桿鋼筋直徑不應小于4mm；

（4）桁架鋼筋弦桿混凝土保護層厚度不應小于15mm。

9.當未設置桁架鋼筋時，在下列情況下，疊合板的預制板與后澆混凝土疊合層之間應設置抗剪構造鋼筋：

（1）單向疊合板跨度大于4.0m時，距支座1/4跨度范圍內；

（2）雙向疊合板短向跨度大于4.0m時，距四邊支座1/4短跨范圍內；

（3）懸挑疊合板；

（4）懸挑板的上部縱向受力鋼筋在相鄰疊合板的后澆混凝土錨固范圍內。

10.疊合板的預制板與后澆混凝土疊合層之間設置的抗剪構造鋼筋應符合下列規定：

（1）抗剪構造鋼筋宜采用馬鐙形狀，間距不宜大于400mm，鋼筋直徑d不應小于6mm；

（2）馬鐙鋼筋宜伸到疊合板上下部縱向鋼筋處，預埋在預制板內的總長度不應小于15d，水平段長度不應小于50mm。
